易丝帮讯 近日，东华大学隋晓锋等人涉及发明一种不连续中空聚乳酸纤维及其制备和应用，将再生纤维素分散液、聚乳酸溶液混合，在冰浴条件下，超声处理，静置消泡，得到水包油型皮克林乳液；将水包油型皮克林乳液进行静电纺丝后获得。该不连续中空聚乳酸纤维用于载药、组织工程等应用。该发明方法简单快捷；减少了有毒化学品的使用，同时所用的其它原料为聚乳酸等，因此制备所得的纤维材料没有生物毒性。

　　不连续中空聚乳酸纤维材料具有巨大的表面积，并且可以作为载药材料。作为载药材料时，装载的药物在核层，有利于保持药物的活性，同时壳层的存在可以进一步阻止药物的暴释。当纤维材料的原材料为可降解或可吸收的高分子材料时，载药材料会在体内实现自然降解，不给人体造成伤害。基于微纤维材料的这些优势，因此此种纤维在生物医药、组织工程、药物缓释等领域有越来越多的应用。

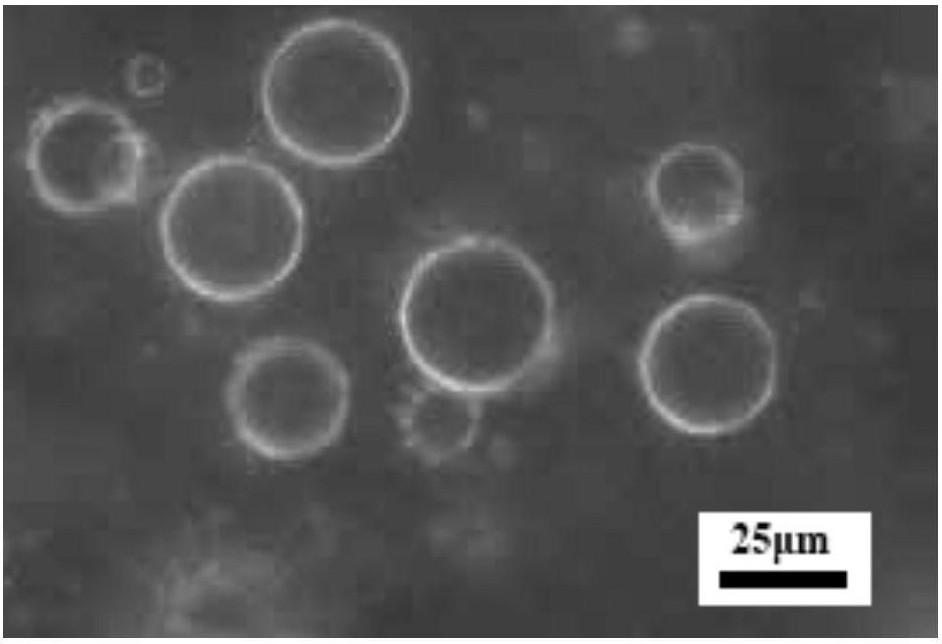

图1 油水比为3：1的皮克林乳液荧光显微镜图，发光的部位为再生纤维素粒子，表明在再生纤维素的稳定下，形成了水包油型乳液。

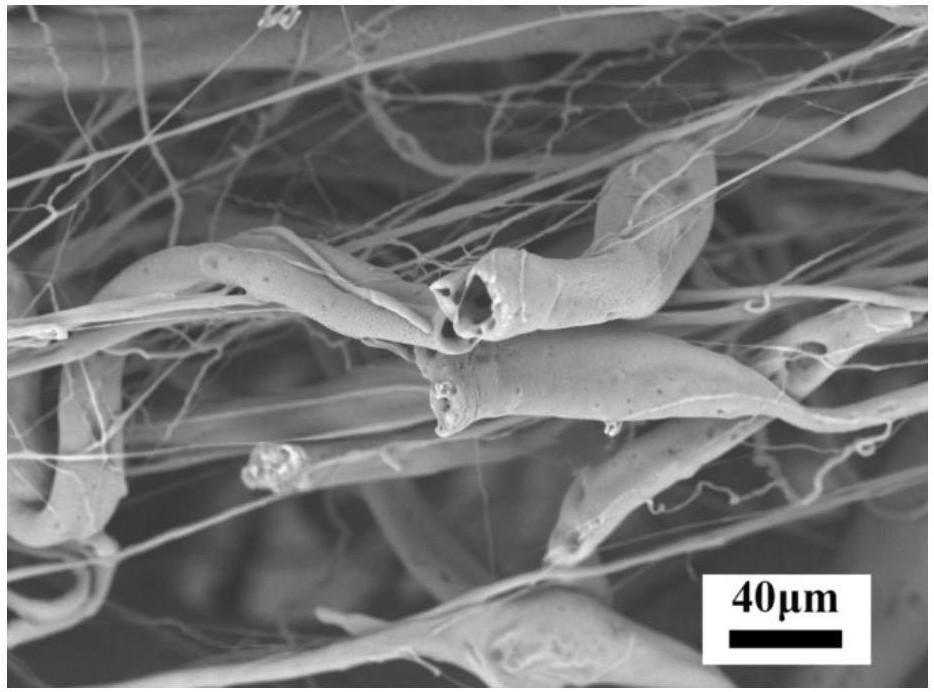

图2皮克林乳液的油水比为3：1，电压为15kV电纺纤维截面的扫描电子显微镜图。

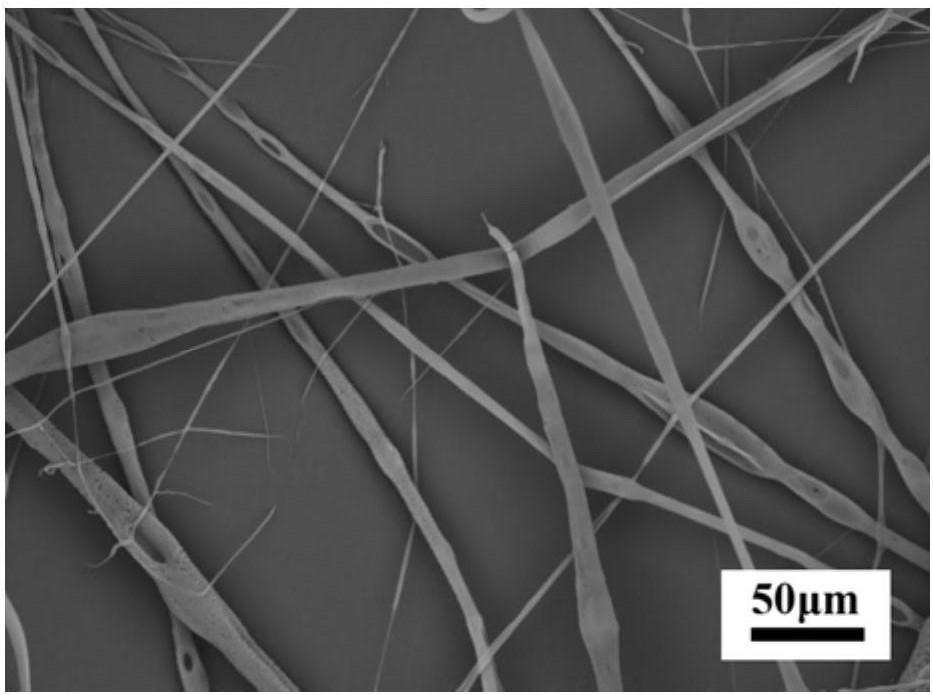

图3 皮克林乳液的油水比为3：1，电压为15kV电纺纤维的扫描电子显微镜图。

图4 皮克林乳液的油水比为4：1，电压为14kV电纺纤维的扫描电子显微镜图。

图5 皮克林乳液的油水比为5：1，电压为14kV电纺纤维截面的扫描电子显微镜图。

　　该发明提供一种以再生纤维素纳米粒子替代对人体有害的表面活性剂制备水包油型皮克林乳液，通过调整油水相质量比(油相：水相＝2：1～5：1)来调控水包油型皮克林乳液的稳定性，利用静电纺丝的方法直接将制备的乳液一步电纺成为具有不连续中空聚乳酸纤维材料，方法简单快捷；减少了有毒化学品的使用，同时所用的其它原料为聚乳酸等，因此制备所得的纤维材料没有生物毒性；由于纤维材料制备条件温和，且具有不连续中空结构，因此可以包覆药物，生长因子等所需物质，并通过纤维材料的逐渐降解达到控制所需物质释放的目的，因此在组织工程领域具有良好的应用前景。

　　附：专利信息

　   专利名 一种不连续中空聚乳酸纤维及其制备和应用
       申请号 201810463908 .4
       申请日 2018 .05 .15
       申请人 东华大学
       发明人 隋晓锋　王雅梅　成欢　王碧佳　毛志平　徐红　张琳萍　钟毅　陈支泽　肖冬冬
       Int .Cl .
       D01F 8/14( 2006 .01 )
       D01F 8/02( 2006 .01 )
       D01F 1/08( 2006 .01 )
