易丝帮讯 近日，上海理工大学王世革等人该发明提供了一种用静电纺丝机制备多功能PVA纳米球的方法，其特征在于，包括：配制含有光热材料和化疗药物的PVA纺丝溶液，进行静电纺丝，得到多功能PVA膜，球磨，得到多功能PVA纳米球。与现有的技术相比，无需繁杂的试验操作步骤、无需添加表面活性剂和苛刻的反应条件就可大量制备多功能PVA纳米球，简化了制备的工艺，在产率的提升上取得了显著的进步。

　　近年来，关于PVA载体的研究热点主要集中在球状载体方面，这是由于PVA微球材料具有良好的表面效应、体积效应、功能基特性和药物靶向性等优点，使其具备其他材料所不具备的特殊功能，因而有着广泛的应用前景。目前PVA微球的制备都是通过在水相中反应制得，得到的PVA球都是微米级别，在制备的过程中需要高速搅拌和表面活性剂的加入，制备PVA微球所需的反应条件苛刻，产率低下、制备成本高。

　　静电纺丝技术制备纳米纤维材料是近十几年来世界材料科学技术领域的最重要的学术与技术活动之一。静电纺丝并以其制造装置简单、纺丝成本低廉、可纺物质种类繁多、工艺可控等优点，已成为有效制备纳米纤维材料的主要途径之一。截止目前，尚没有文献报道通过静电纺丝技术制备PVA微球的报道。

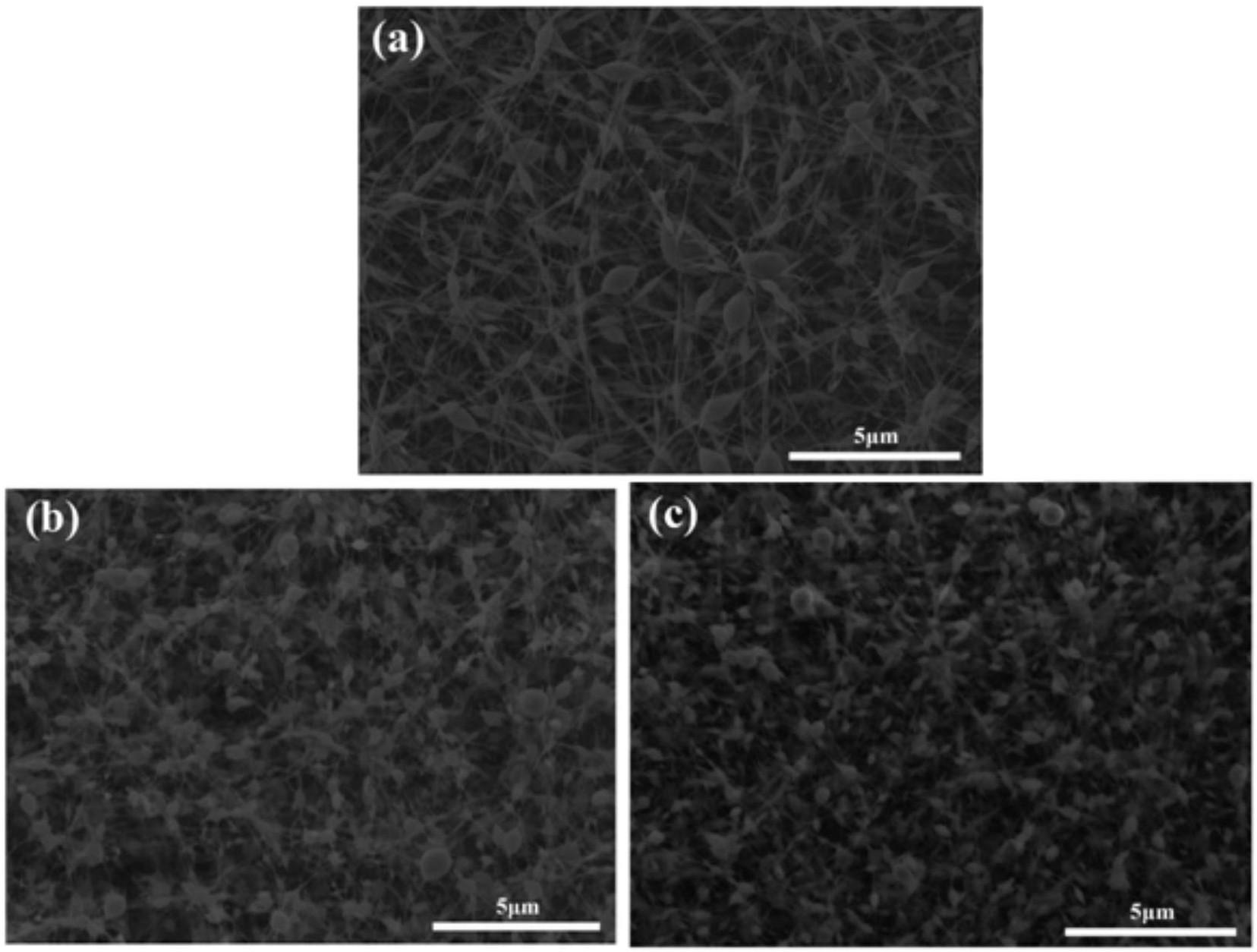

图1 (a)PVA的SEM图；(b)含有MoS2-PVP的PVA的SEM图；(c)多功能PVA的SEM图。

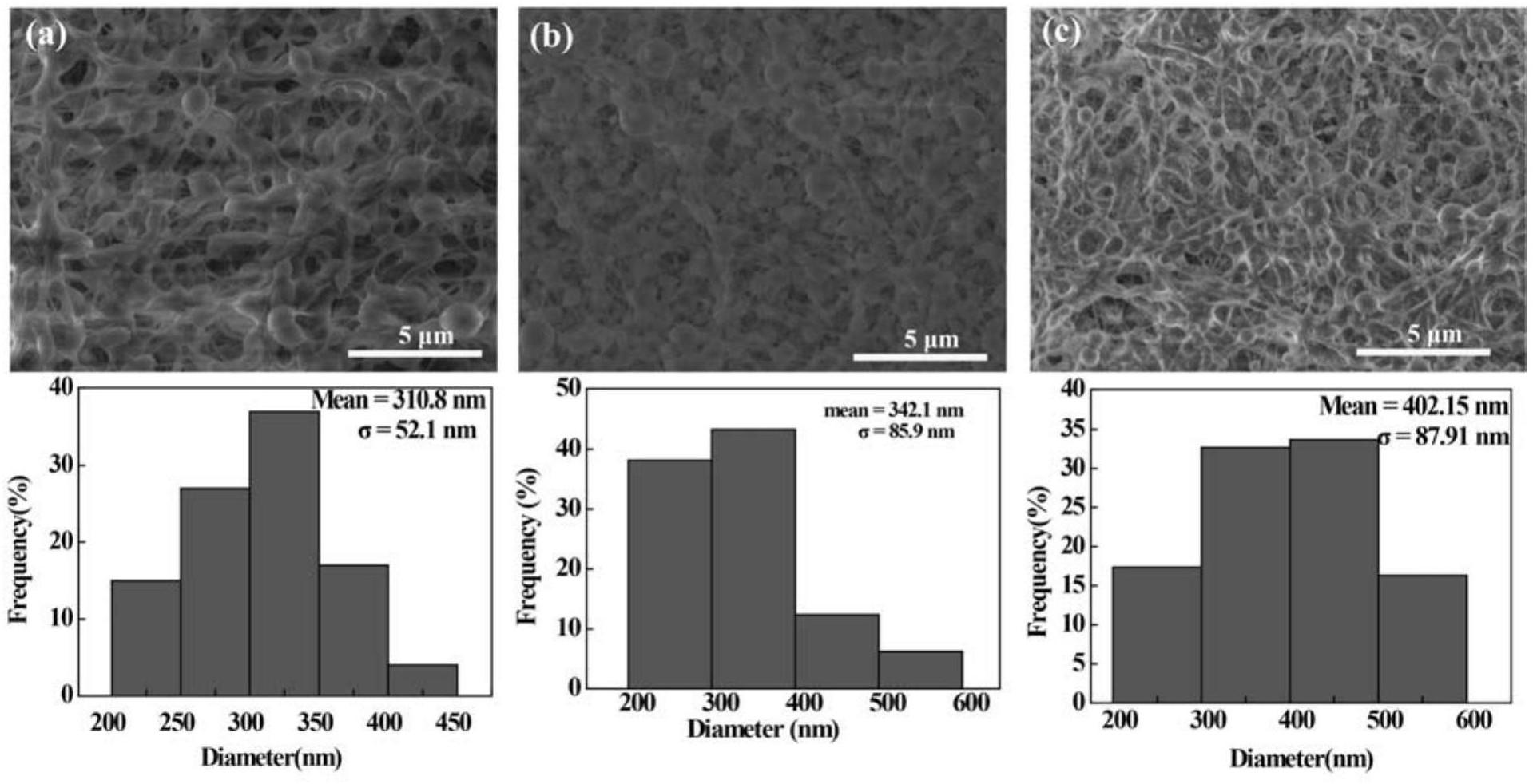

图2(a)交联后PVA的SEM图；(b)交联后含有MoS2-PVP的PVA的SEM图；(c)交联后多功能PVA的SEM图。

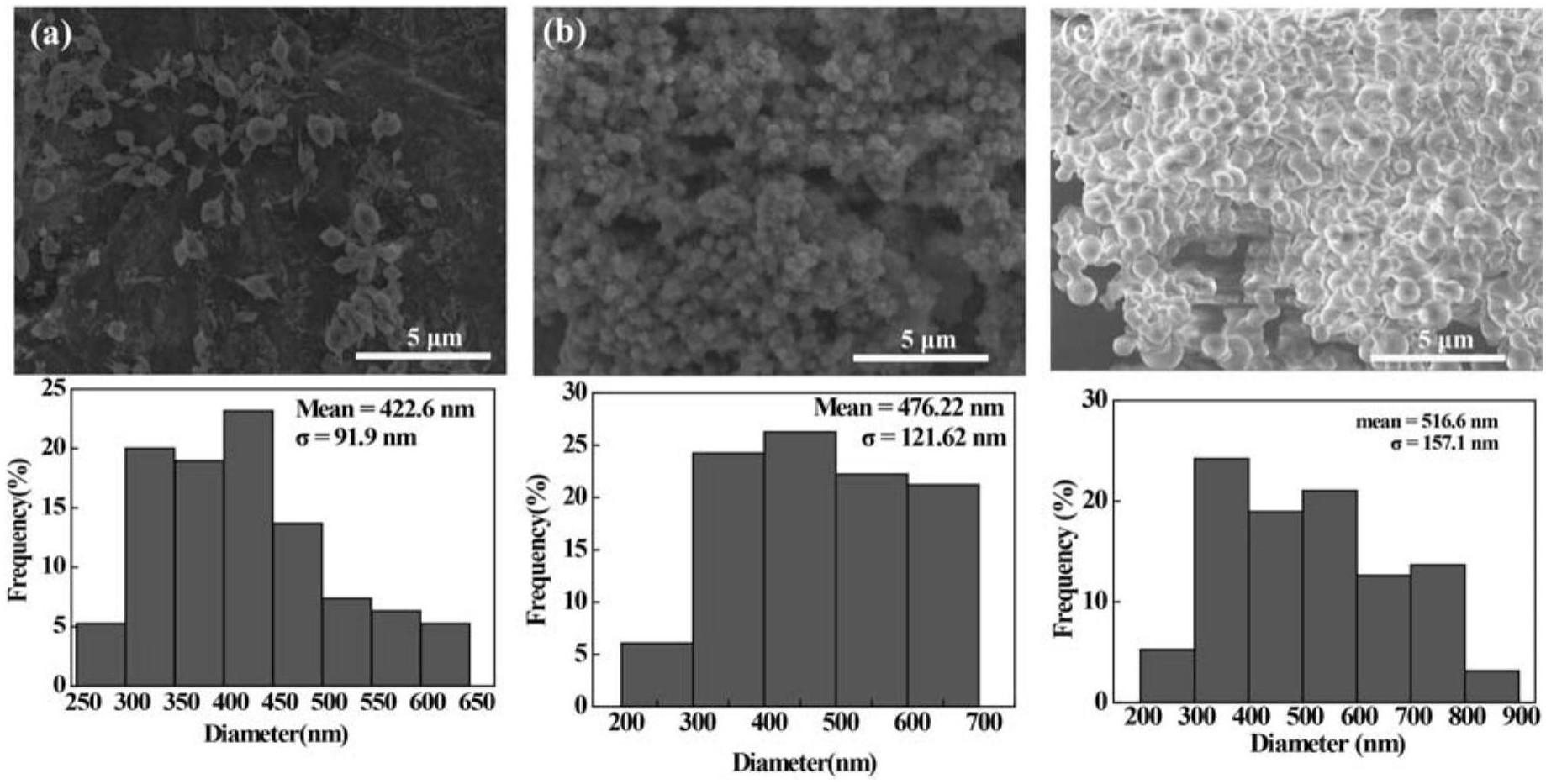

图3 (a)球磨后PVA的SEM图；(b)球磨后含有MoS2-PVP的PVA的SEM图；(c)球磨后多功能PVA的SEM图。

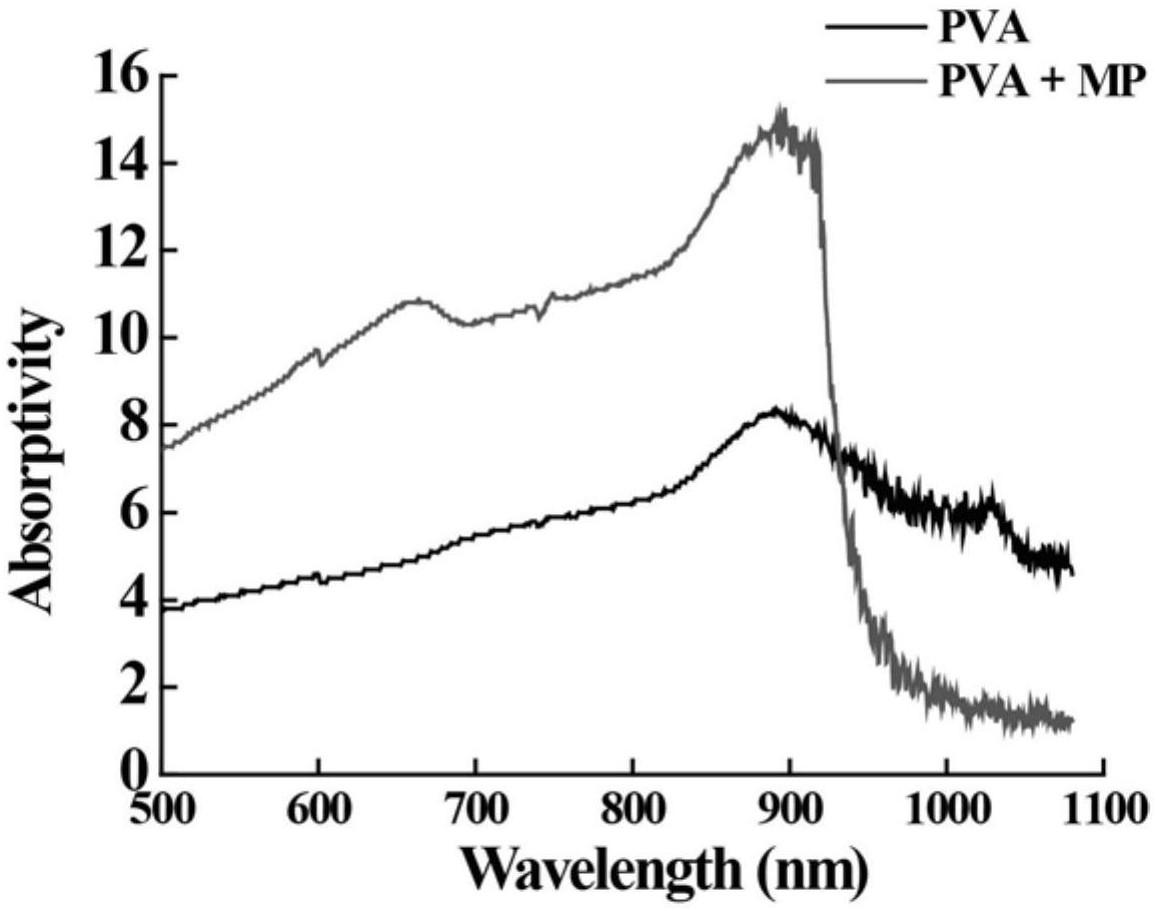

图4 MoS2-PVP的PVA纳米球的悬浮液和PVA纳米球的悬浮液的紫外吸收图。

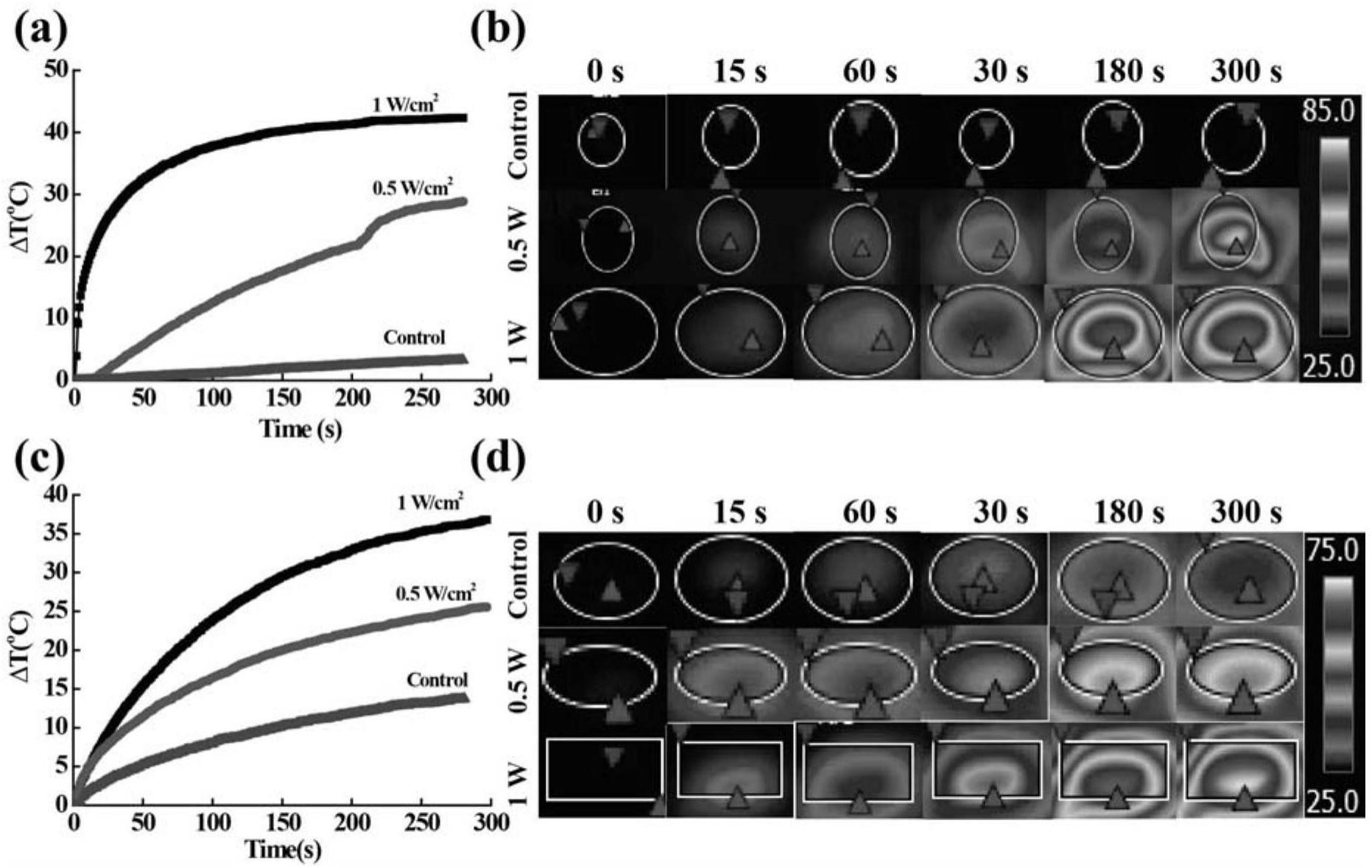

图5为(a)不同功率的MoS2-PVP的PVA纳米球在980nm激光辐射下，温度随辐射时间的变化示意图；(b)是(a)对应的红外热成像照片；(c)不同功率的MoS2-PVP的PVA纳米球在808nm激光辐射下，温度随辐射时间的变化示意图；(d)是(c)对应的红外热成像照片。

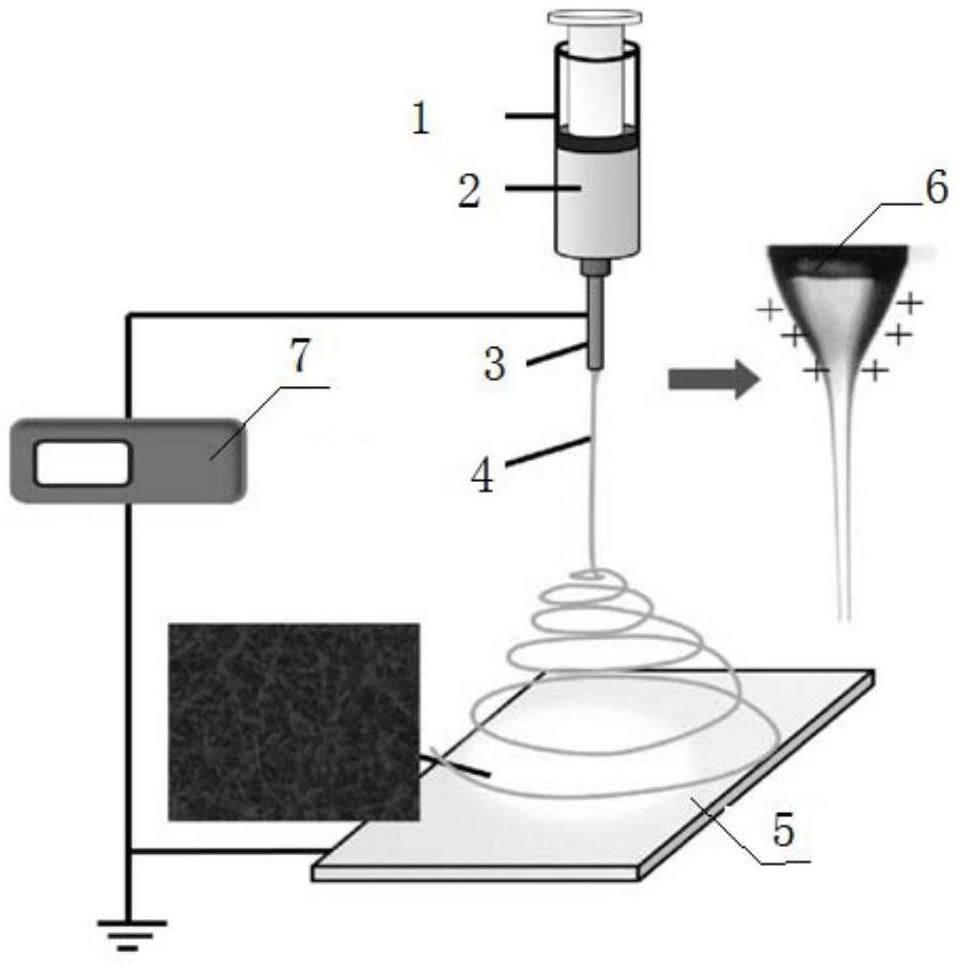

图6为静电纺丝机示意图，图中，1为注射泵(syringe) ，2为纺丝溶液，3为喷嘴(needle)，4为液体射流(liquid jet)，5为接收板(collector)，6为泰勒锥(Taylor cone)，7为高压电源(DC high voltage)

　　与现有技术相比，该发明的有益效果是：

　　该发明无需繁杂的试验操作步骤、无需添加表面活性剂和苛刻的反应条件就可制备大量的多功能PVA纳米球，简化了制备的工艺，获得了具有纳米尺寸的多功能PVA球，且降低制备的成本，在产率的提升上取得了显著的进步，有望将多功能PVA纳米球商业化。

　　附：专利信息

　　专利名 一种用静电纺丝机制备多功能PVA纳米球的方法
       申请公布号 CN 109487438 A
       申请公布日 2019.03.19
       申请号 201811330410 .7
       申请日 2018 .11 .09
       申请人 上海理工大学
       发明人 王世革　叶长青　罗科义　李金凤
