DOI：10.1016/j.aca.2019.08.050

采用静电纺丝法制备聚丙烯腈（PAN）/聚二甲基硅氧烷（PDMS）平板膜，并用二氧化钛（TiO₂）纳米粒子和低能量材料二甲基二氯硅烷（MeSiCl₂）/甲基三氯硅烷（MeSiCL₃）进行改性，得到疏水性表面。利用该膜对邻苯二甲酸二丁酯（DBP）和邻苯二甲酸二[2-乙基己基]酯（DEHP）等模型分子进行了电膜萃取。采用基于中心复合设计（CCD）的响应面法（RSM）对影响EME的参数进行了优化。优化值为：电压200v，提取时间20min，搅拌转速1100rpm，供相体积10ml，受体相体积1ml。结果表明，新膜（改性膜）对EME的萃取性能在10个萃取循环后基本保持不变，而未改性膜的萃取性能在6个萃取循环后急剧下降。DBP和DEHP的检出限分别为7.40和0.08ng mL^-1。线性动态范围（LDR）DBP为100～4000ng mL^-1，DEHP为1～2000ngml^-1。相对标准偏差小于10%，相对回收率大于86%。新EME提取模型分子的总能耗为13.4kwh m^-3。这种方法既省时又经济，所制备的膜比以前用于电膜萃取的膜具有更好的可重复使用性。

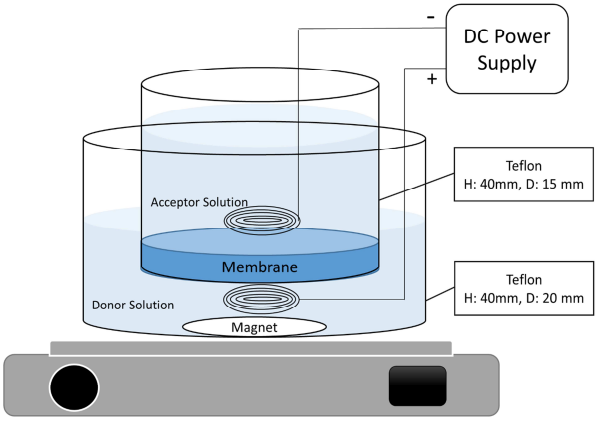

图1. EME设置示意图（H：高度，D：直径）

图2.聚合物和膜的FT-IR光谱

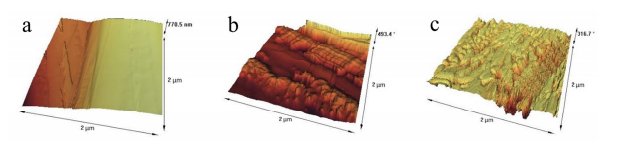

图3.膜表面的AFM图像a）PAN / PDMS b）PP-Ti  c）PP-Ti-Si

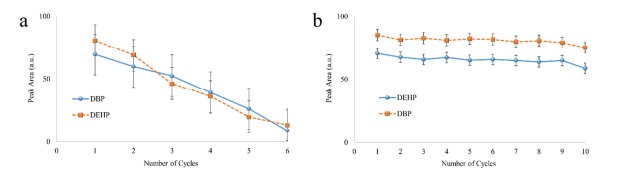

图4.通过配备以下设备的EME装置重复提取分析物：a）未改性的膜b）改性的膜（RSD <6％）

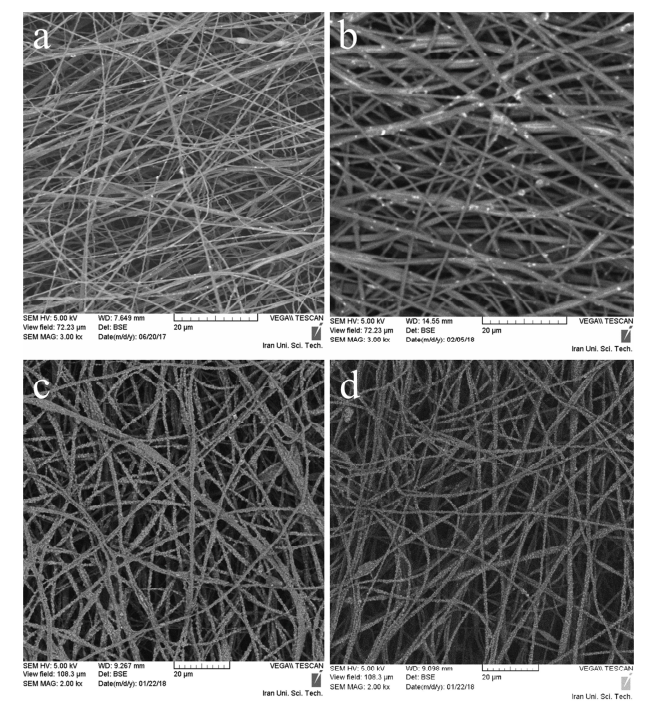

图5.提取之前（a，c）和之后（b，d）的未改性（a，b）和改性（c，d）膜的SEM图像

图6. a）受体和供体相中剩余的分析物（DEHP和DBP）与萃取时间的关系，b）实验数据和拟合模型
