三维支架不再仅仅是细胞生长和组织形成的物理模板。它们还必须向细胞提供化学、生物分子、机械和几何信号。

液晶（LCs）在组织工程中具有重要意义，因为它们能够通过易于辨别的光学响应（例如双折射的变化或通过LC分子的排列）向观察者报告正在扩展的细胞系的各向异性生长。真正的挑战是设计能够指导或引导生物材料行为的材料。

在对作为三维细胞支架的几种材料类别进行了深入调查之后，本文综述了近年来对一类特殊LC材料，即液晶材料液晶弹性体（LCEs）的研究进展。该材料可以用作独特的纵向和多反应性细胞支架，适用于细胞附着、细胞增殖和细胞排列。本文介绍了几种具有特殊多孔结构的生物相容性、可生物降解的LCE支架材料，并讨论了它们的优点。

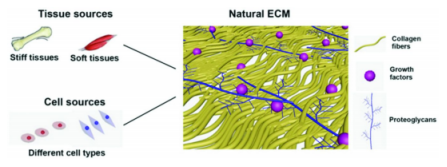

图1.细胞外基质的描述。

图2.两种用于测量YM各向异性的方法的图示：压痕（左）和拉伸（右）。

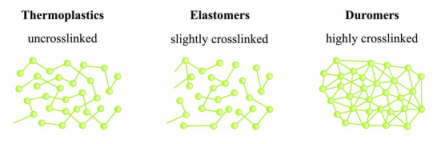

图3.按交联度分类的聚合物亚组。

图4.聚乳酸、聚乙醇酸和聚ε-己内酯的化学表示。

图5.氨基甲酸酯键的化学表示。

图6.聚癸二酸甘油酯的化学结构。

图7.（a）端对主链、（b）侧对侧链和（c）端对侧链LCE的示意图。

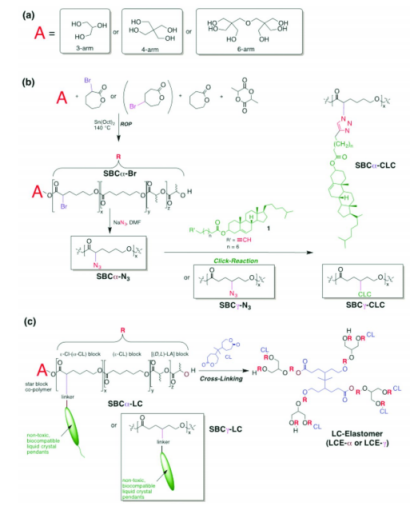

图8.（a）3臂、4臂和6臂引发剂的化学结构（中心节点），（b）星形嵌段共聚物-胆固醇液晶（SBCα-CLC）和SBCγ-CLC的合成途径，（c）与双己内酯（BCP）交联以获得3-LCE-α或3-LCE-γ。

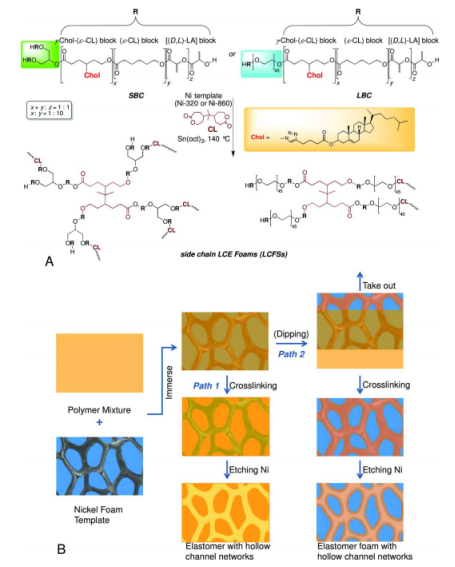

图9.（A）使用双己内酯（CL =交联剂）的聚己内酯基LC嵌段共聚物的交联，导致形成液晶弹性体（LCE），以及（B）制备具有主要孔隙度的LCE泡沫（LCEFPP，路径1）和具有主要孔隙度和次要孔隙率的LCE泡沫的步骤（LCEFP+SP，路径2）。

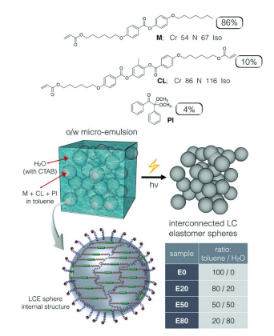

图10.用于合成球状向列型LCE细胞支架的单体（M）、交联剂（L）和光引发剂（PI；2,2-二甲氧基-2-苯基苯乙酮）的化学结构、组分的相变温度以及比例。该动画描绘了球状LCE的合成（微乳液光聚合）和内部结构。

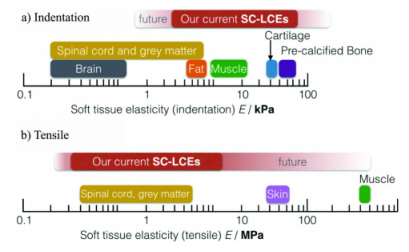

图11.获得的YM值：（a）通过压痕，（b）通过拉伸测量。这些值与特定组织的YM值的比较。

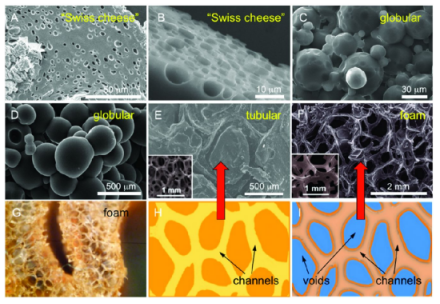

图12.近晶LCE-γ（A）在PBS中生物降解前（B）和16周后内部孔隙的SEM图，向列LCE（E）LCEPP、（F ）LCEPP球状多孔微结构（C-D），（G）LCEFP+SP的光学图像。用于制备（H）LCEPP和（I）LCEFP+SP的de型泡沫方案。

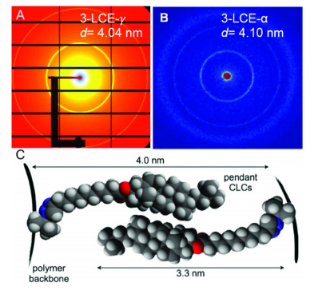

图13. A）LCE-γ和B）LCE-α的SAXD模式，C）胆甾型LC基团的分子排列与实验观察到的层间距匹配的模型。

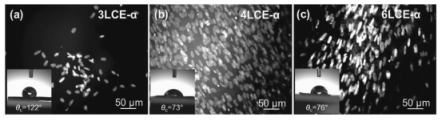

图14.在a）3LCEα、b）4LCEα和c）6LCEα弹性体薄膜上生长的原代人真皮成纤维细胞（hDF）细胞的方向性分析。每个图像中的插图都显示了一个光电图像和接触角测量值。

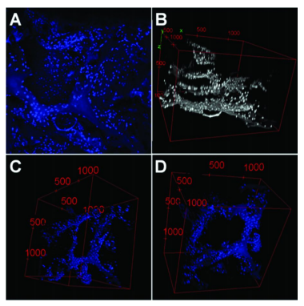

图15.使用DMEM作为细胞培养基，在基于SBC的LCEFP+SP中培养的成肌细胞（C2C12）的荧光共聚焦显微镜图像：（A）沿z方向堆叠的2D图像，（B-D）从不同角度观看3D视图。（B）中的图像以原始荧光强度值绘制（原始颜色可以在出版物上看到）。

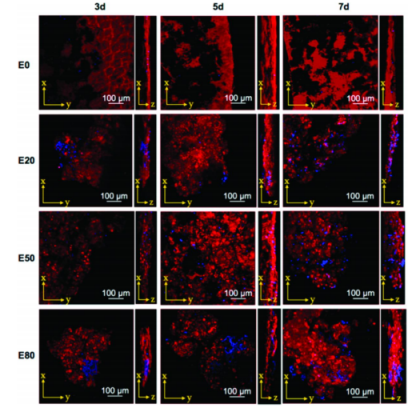

图16.接种后3、5和7天，C2C12成肌细胞的共聚焦显微镜图像（x，y和x，z平面），用DAPI染色（用于细胞核）和用若丹明染色（用于LCE支架）。

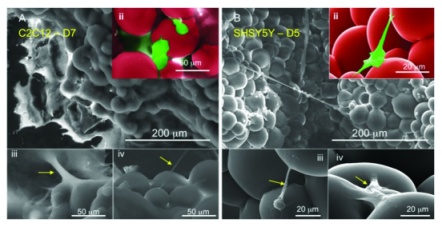

图17.分别在接种7天和5天后的（A，ii–iv）C2C12和（B，ii–iv）SHSY5Y的SEM图像。细胞（见箭头）可以看作是直接附着在基质上以进行扩展和增殖的延伸纤维。

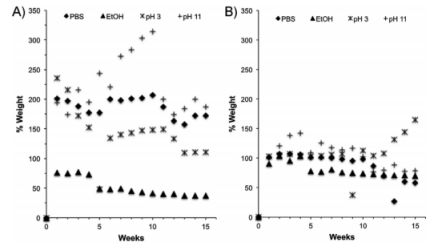

图18.（A）LCE-α和（B）未改性的弹性体的生物降解图（时间与％重量变化）。
