DOI:10.1016/j.polymdegradstab.2020.109226

在本文中，将聚乳酸（PLA）与25 wt％聚羟基丁酸酯（PHB）混合并进一步用三种不同浓度的低聚乳酸（OLA）增塑，从而制备了一种新型柔性电纺垫。评估了该电纺垫的形态、结构、热性能和机械性能。OLA提高了PLA的结晶速率，与PLA的相互作用优于PHB。将OLA掺入PLA-PHB共混物中会使聚合物溶液的粘度降低，从而通过增加最终共混物中OLA增塑剂的量来降低纤维直径。相对于PLA-PHB共混物，最高含量的OLA为20 wt％，会在纤维中产生一些珠粒缺陷，从而导致非织造电纺垫的机械性能下降。此外，所有电纺垫在堆肥条件下分解，显示出它们作为可堆肥材料的优势。三元体系PLA-PHB-OLA15在结构和机械性能以及堆肥中适当崩解方面均显示出最佳结果，表明其作为农用地膜具有广阔的应用前景。

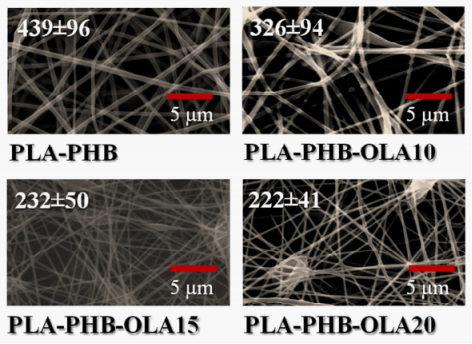

图1.电纺PLA-PHB和PLA-PHB-OLA垫的SEM（5000X）图像。

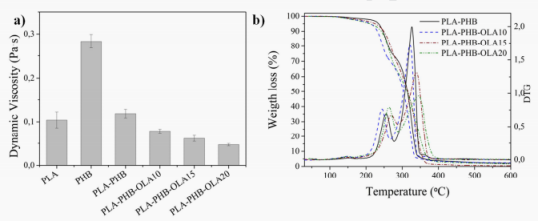

图2.a）静电纺丝溶液的动态粘度，b）电纺垫的TGA和DTG曲线。

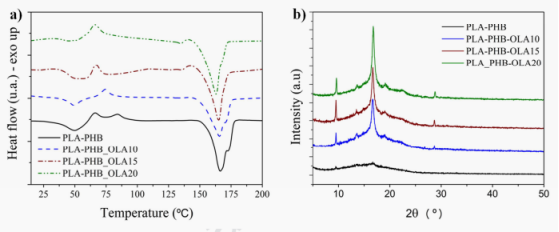

图3.电纺PLA-PHB-OLA垫：a）DSC热分析图和b）X射线衍射图。

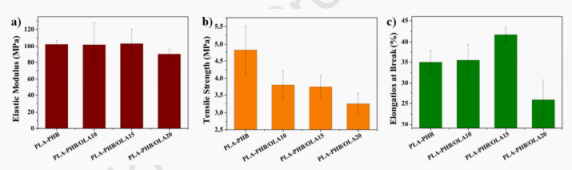

图4.PLA-PHB-OLA电纺垫的拉伸测试结果。

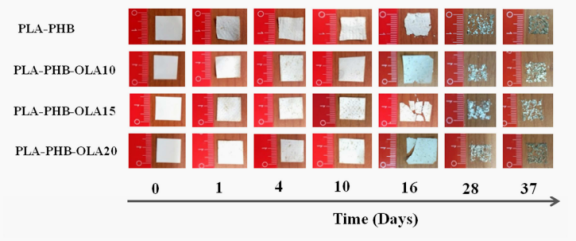

图5.堆肥中崩解的PLA-PHB-OLA垫的外观。
