DOI:10.1016/j.polymertesting.2020.106627

 包括特殊官能团（例如多巴胺和3,4-二羟基-L-苯丙氨酸（DOPA））的贻贝粘附蛋白表现出很强的粘附力，因此已在许多领域得到广泛的应用。作为一种用于废水处理的新型染料吸附剂，基本研究通过静电纺丝工艺制备聚乙烯醇（PVA）纳米纤维膜（NFMs），然后通过简单的浸涂工艺在多巴胺或DOPA溶液中将其涂覆到聚多巴胺（pDA）或聚（3,4-二羟-L-苯丙氨酸）（pDOPA）上。分别使用扫描电子显微镜（SEM）、紫外光电子能谱（XPS）和接触角分析仪比较了pDA或pDOPA涂覆PVA NFMs的表面形态、化学组成和亲水性。由于pDA和pDOPA的自由基清除能力，PVA NFMs的热降解温度显著提高了约100℃。此外，使用紫外可见分光光度计评估了聚多巴胺或聚（3,4-二羟基-L-苯丙氨酸）涂层的PVA NFMs对阳离子染料亚甲基蓝（MB）的吸附性能差异。最后，进行可回收性测试以确认其作为染料吸附剂的适用性。

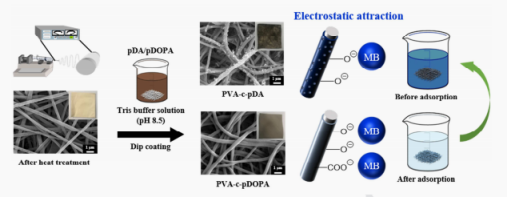

图1.pDA和pDOPA涂层的PVA NFMs的制备过程以及MB吸附测试。

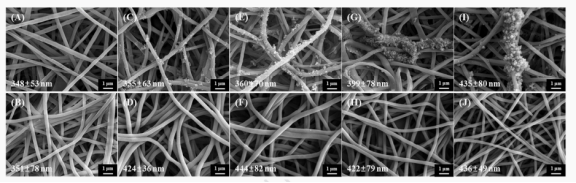

图2.（A）初纺、（B）热处理的PVA NFMs，具有不同涂覆时间的（C，E，G和I）PVA-c-pDA NFMs和（D，F，H和J）PVA-c-pDOPA NFMs的FE-SEM图像，分别为（C和D）6 h、（E和F）12 h、（G和H）24 h和（I和J）48 h。

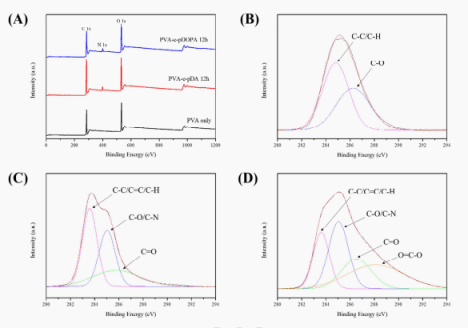

图3.（A）仅PVA、PVA-c-pDA 12h和PVA-c-pDOPA 12h NFMs的XPS光谱。（B）仅PVA、（C）PVA-c-pDA 12h和（D）PVA-c-pDOPA 12h NFMs的C1s峰的XPS解卷积光谱

图4.仅PVA、PVA-c-pDA 12h和PVA-c-pDOPA 12h NFMs的ATR-IR光谱。

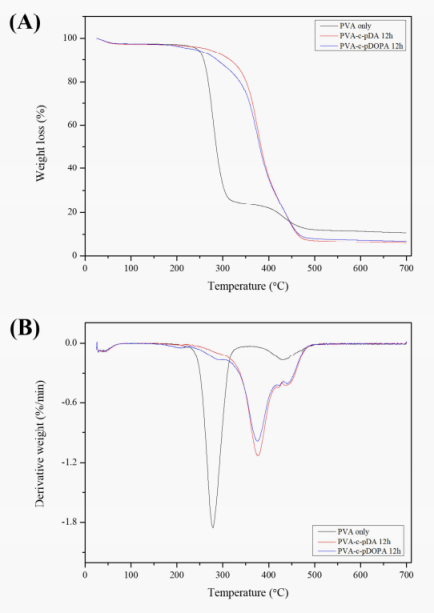

图5.（A）仅PVA、PVA-c-pDA 12h和PVA-c-pDOPA 12h NFMs的TGA和（B）DTG热分析图。

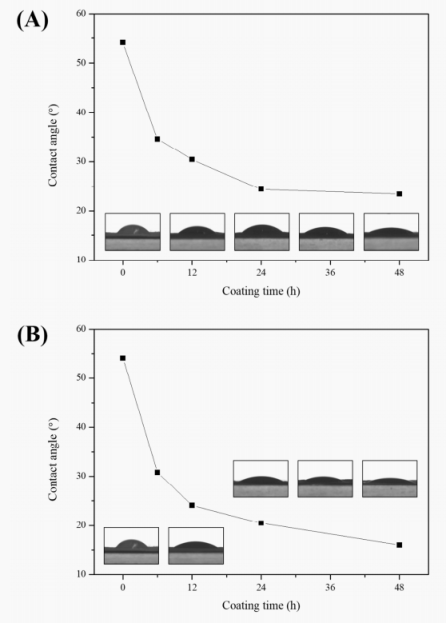

图6.（A）PVA-c-pDA和（B）PVA-c-pDOPA NFMs在不同涂覆时间下的水接触角。

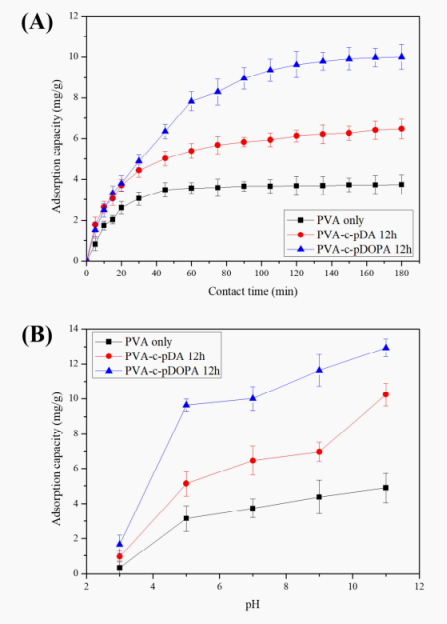

图7.（A）仅PVA、PVA-c-pDA 12h和PVA-c-pDOPA 12h NFMs的时间依赖性和（B）pH依赖性吸附能力。

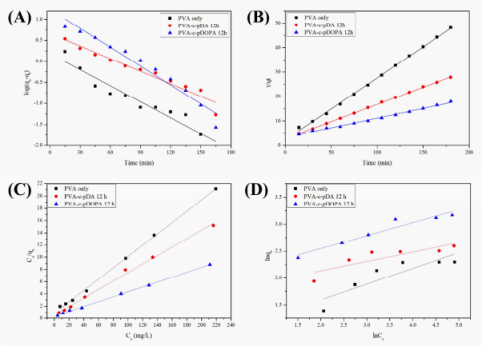

图8.MB溶液中吸附动力学的（A）伪一级模型和（B）伪二级模型的图。MB溶液中吸附等温线的（C）Langmuir等温线模型和（D）Freundlich等温线图。

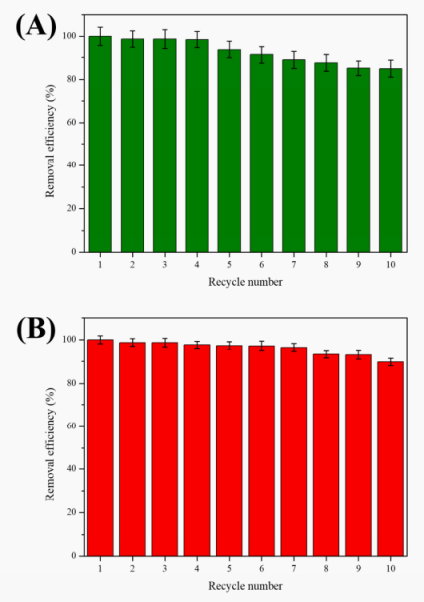

图9.在10个吸附-解吸循环中，（A）PVA-c-pDA 12h和（B）PVA-c-pDOPA 12h NFMs对MB的可回收性。
