DOI:10.1039/D0SM00593B

制备具有适当化学、物理和电学性质的支架对于神经细胞粘附和增殖至关重要。最近，对导电聚合物的电刺激已被用于构建功能性神经细胞支架。在此，研究者通过有效的原位聚合法制备了天然聚合物（纤维素）/导电聚合物纳米纤维垫：电纺纤维素（EC）/聚N-乙烯基吡咯（PNVPY）和EC/聚（3-己基噻吩）（P3HT）。通过光学显微镜（OM）、扫描电子显微镜（SEM）、傅立叶变换红外光谱（FTIR）、亲水性、孔隙率和循环伏安法对表面固定化进行了表征。OM和SEM图像表明，PNVPY在EC纳米纤维上形成了聚合物涂层和聚集的纳米颗粒，而P3HT仅产生聚合物涂层。与纯EC垫相比，这两种复合垫都具有增加的厚度、更高的孔隙率和导电性。并且研究发现EC/P3HT的亲水性增加。未分化的PC12细胞的体内细胞相容性表明EC/PNVPY和EC/P3HT支架具有良好的细胞活性、粘附和增殖。此外，电刺激实验的结果表明，EC/P3HT垫比EC和EC/PNVPY垫能有效地促进PC12细胞的增殖。结果表明，导电聚合物修饰的EC/PNVPY和EC/P3HT纳米纤维垫在神经组织工程中具有良好的应用前景。

图1.PNVPY和P3HT在EC纳米纤维垫上原位聚合的示意图。

图2.电刺激装置的示意图。

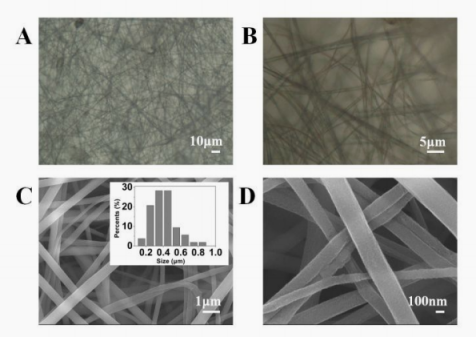

图3.A和B：EC纳米纤维垫的光学显微镜图像。C和D：EC纳米纤维垫的SEM图像。

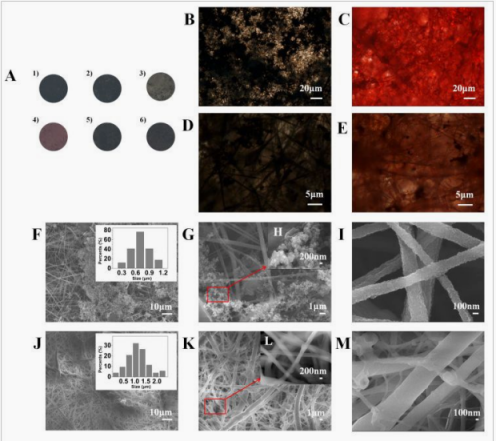

图4.A：EC/PNVPY和EC/P3HT纳米纤维垫的外观：1），2），3）所指的NVPY单体浓度分别为0.05 M、0.1 M、0.15 M；4），5），6）所指的3HT单体浓度分别为0.05 M、0.1 M、0.15 M。B和D：具有不同放大率的EC/PNVPY纳米纤维垫的光学图像。C和E：具有不同放大率的EC/P3HT纳米纤维垫的光学图像。F-M：EC/PNVPY（F-1）和EC/P3HT（J-M）的SEM图像。

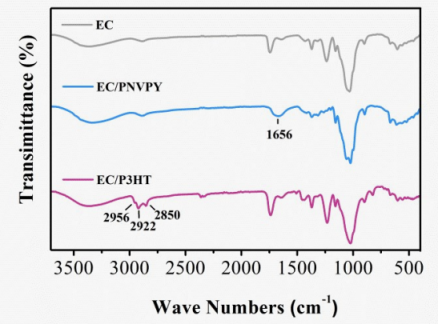

图5.EC、EC/PNVPY和EC/P3HT纳米纤维支架的FTIR光谱。

图6.A：EC、EC/PNVPY和EC/P3HT支架的厚度。B：通过液体置换法的EC、EC/PNVPY和EC/P3HT支架的孔隙率。C和D：EC、EC/PNVPY和EC/P3HT复合材料表面的动态水接触角（DWCA）值和水滴图像。

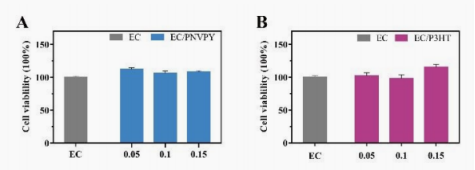

图7.A：EC/PNVPY的细胞活力。B：EC/P3HT支架的细胞活力。

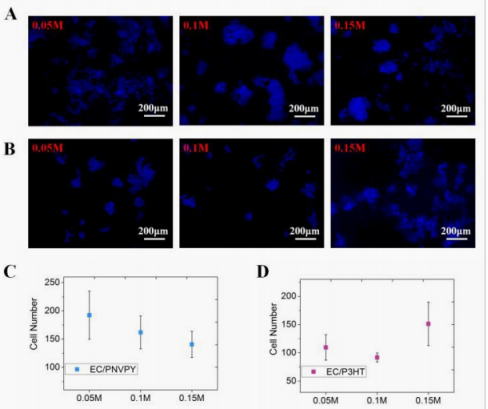

图8.A：EC/PNVPY支架上的PC12细胞的荧光图像。B：EC/P3HT上的PC12细胞的荧光图像；C：EC/PNVPY上的细胞数目。D：EC/P3HT上的细胞数目。

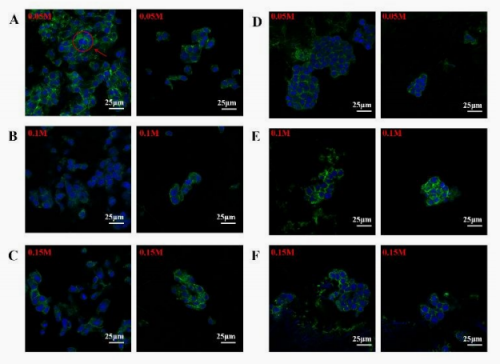

图9.A-C：在不同NVPY浓度的EC/PNVPY上PC12细胞的LSCM图像：A：0.05 M；B：0.1 M；C：0.15 M。D-F：在不同3HT浓度的EC/P3HT上PC12细胞的LSCM图像：D：0.05 M；E：0.1 M；F：0.15 M。

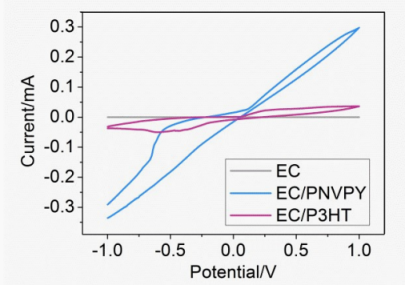

图10.在0.1 M PBS中，扫描速度为100 mV s-1时，EC、EC/PNVPY和EC/P3HT纤维垫的循环伏安图。

图11.A：在含0.05 M NVPY的EC和EC/PNVPY支架上培养1、3和5天的PC12细胞的细胞活力。B：在含0.15 M 3HT的EC和EC/P3HT支架上培养1、3和5天的PC12细胞的细胞活力。
