DOI:10.1007/s11356-020-09324-9

这项研究的重点是镍锌铁氧体修饰碳纳米管的合成，以及含有CNT-铁氧体复合物的聚氨酯（PU）纳米纤维的制备，用作去除硫化氢的高效吸附剂。采用扫描电子显微镜（SEM）、透射电子显微镜（TEM）、傅立叶变换红外（FTIR）光谱和粉末X射线衍射（PXRD）对电纺纳米纤维复合材料进行微观结构和形态表征。为了证明复合材料作为吸附剂的效率，进行了突破试验。结果表明，与原始PU和PU-CNT纳米纤维相比，所制备的PU-CNT-铁氧体复合材料基本均匀，平均纤维直径为320 nm，并具有显著的H2S穿透能力（498 mgH2S/g）。这些基于碳纳米管-铁氧体复合材料的静电纺纳米纤维已在H2S吸附方面取得了可喜的研究成果，为设计和制备高效的空气净化膜开辟了新的、有趣的视角。

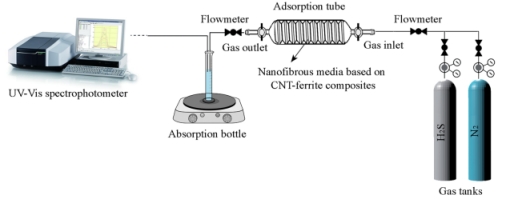

图1.用于测定H2S突破能力的方法示意图。

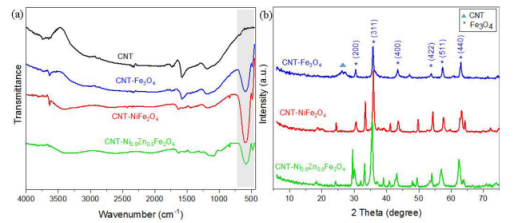

图2.CNT-铁氧体复合材料的FTIR光谱（a）和PXRD图（b）。

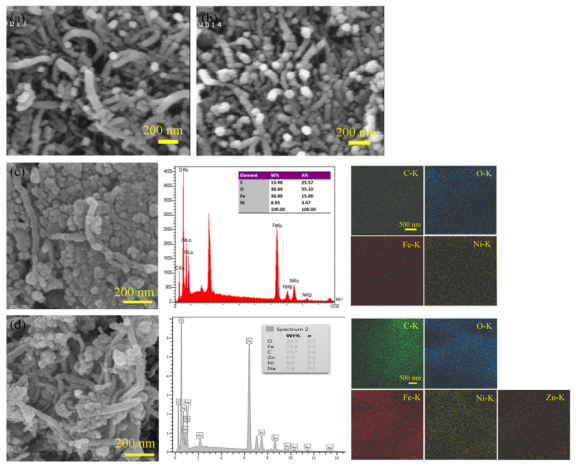

图3.显示CNT（a）、CNT-Fe3O4（b）、CNT-NiFe2O4（c）和CNT-Ni0.5Zn0.5Fe2O4（d）复合材料形态的FESEM显微照片，以及相应的EDX分布图和元素图。

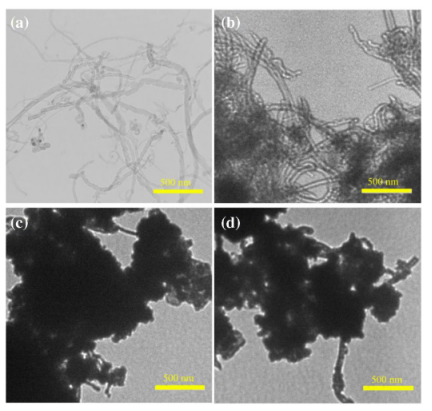

图4.合成的CNT（a）、CNT-Fe3O4（b）、CNT-NiFe2O4（c）和CNTNi0.5Zn0.5Fe2O4（d）复合材料的TEM图。

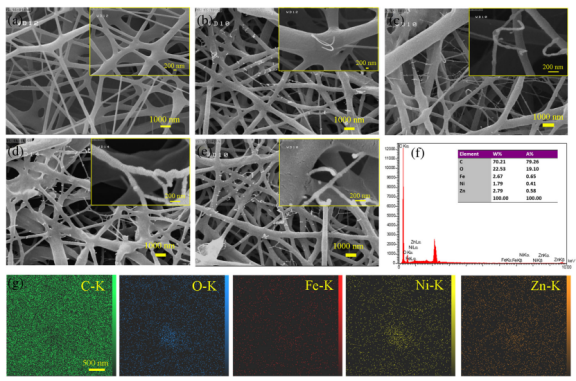

图5.含CNT和CNT-铁氧体复合材料的电纺PU纳米纤维的SEM图像：PU（a）、PU-C（b）、PU-CFe（c）、PU-CNiFe（d）和PU-CNiZnFe（e）纳米纤维复合材料，以及PU-CNiZnFe纳米纤维的EDX分布图（f）和元素映射（g）。

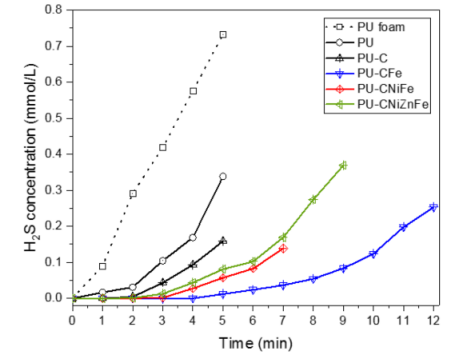

图6.含CNT铁氧体复合材料的PU纳米纤维对H2S吸附的突破行为。

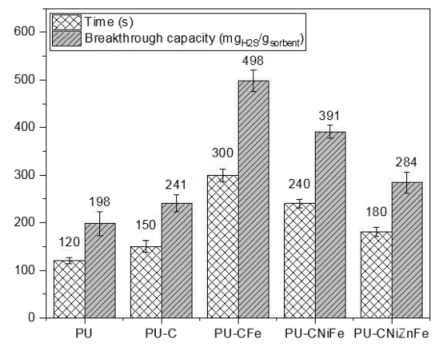

图7.含CNT-铁氧体复合材料的PU纳米纤维对H2S吸附的突破能力和时间。
