DOI:10.1016/j.mtchem.2020.100309

纳米技术在科学、技术、医学等各个领域的应用潜力越来越大。在此背景下，磁性纳米颗粒被认为是一种很有前途的纳米材料，可通过微创治疗来消除小肿瘤。本研究设计并制备了含柠檬酸基配体改性磁性纳米颗粒的聚己内酯（PCL）电纺杂化膜。配体的性质使纳米颗粒和主体纤维之间具有高度相容性，这可以通过纳米颗粒沿纤维的分布来推断。纳米粒子的尺寸和功能化，以及静电纺丝参数的优化，使纳米带电纤维直径在500 nm至3 mm范围内获得了高度均匀的分布。使用MTT法分析了优化的电纺杂化膜对两种不同黑色素瘤细胞系（低转移性A375和高转移性A2058）的抗癌活性。与未官能化的Fe3O4纳米颗粒相比，所制备的膜对两种黑素瘤细胞活性均表现出剂量依赖性的降低，而活性却没有降低。鉴于杂化膜对子宫HeLa细胞的抗肿瘤活性，其实际应用反响良好。功能膜的磁性和结构与形态特征在调节/增强电穿孔技术辅助的药物和化学疗法的纳米递送方面具有广阔的应用前景。

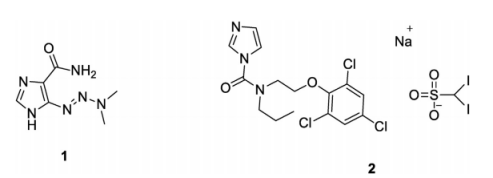

图1.达卡巴嗪（1）和干扰素α-2b（2）的分子结构。

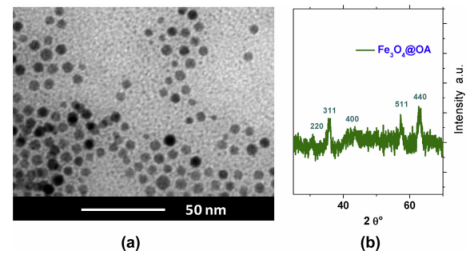

图2.Fe3O4@OA纳米颗粒的TEM图像（a），Fe3O4@OA的XRD光谱（b）。

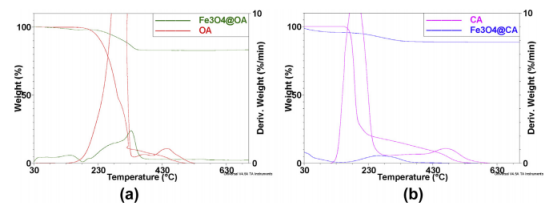

图3.（a）Fe3O4@OA和OA（左侧）,（b）Fe3O4@CA和CA（右侧）的TG-DTG曲线。

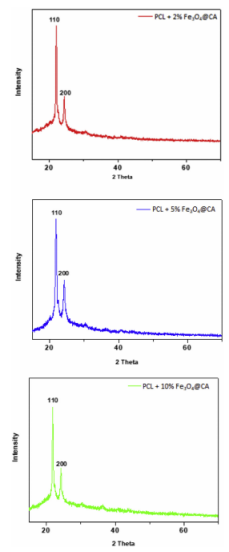

图4.PCL添加Fe3O4@CA的XRD曲线：红色是PCL2％Fe3O4@CA，蓝色是PCL5％Fe3O4@CA，绿色是PCL10％Fe3O4@CA。

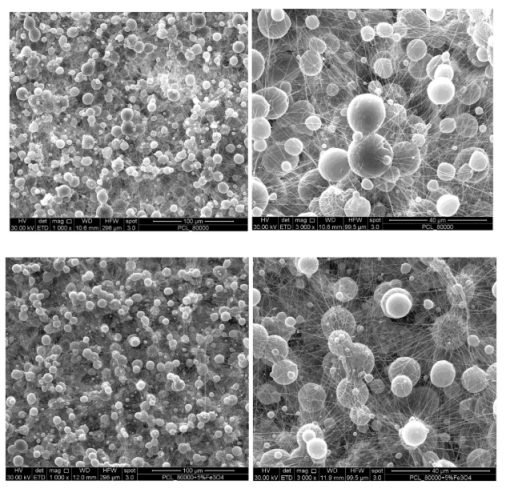

图5.参照膜（顶部）和含5wt％Fe3O4@CA的膜（底部）的FESEM图像。

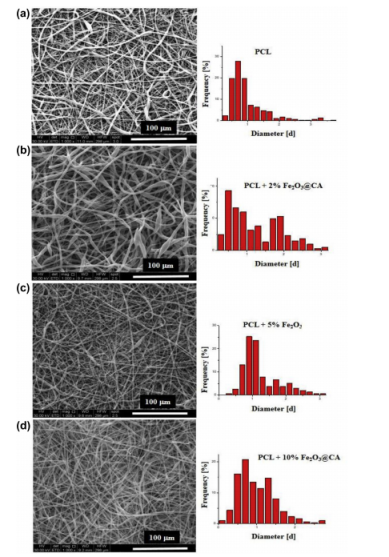

图6.a）参照膜以及含b）2wt％、c）5wt％和d）10wt％Fe3O4@CA的膜的FESEM图像（左侧），纤维的直径分布（右侧）。

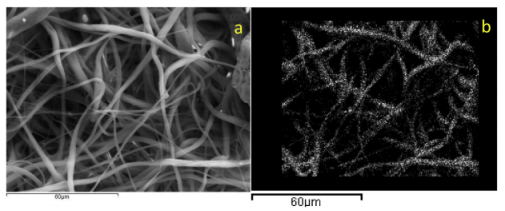

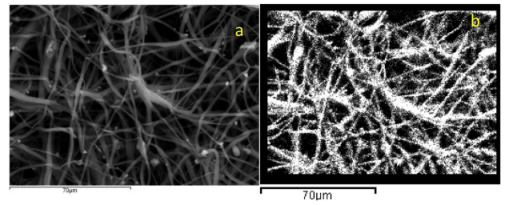

图7.含2wt％Fe3O4@CA的PCL的电子显微照片（a）；铁的EDS图（b）。

图8.含5wt％Fe3O4@CA的PCL的电子显微照片（a）；铁的EDS图（b）。

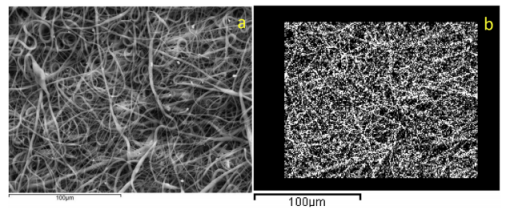

图9.含10wt％Fe3O4@CA的PCL的电子显微照片（a）；铁的EDS图（b）。

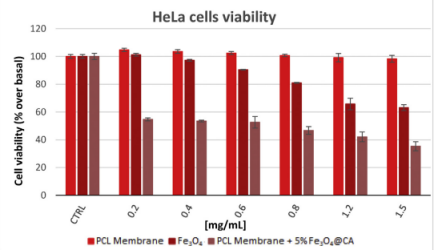

图10.PCL膜、Fe3O4和PCL膜+5％Fe3O4@CA对HeLa细胞存活率的影响。如实验部分所述，使用MTT测定法评估HeLa癌细胞的细胞存活率。在0.2、0.4、0.6、0.8、1.2和1.5 mg/mL浓度下，用PCL膜（浅红色）、Fe3O4（深红色）或PCL膜+5％Fe3O4@CA（粉红色）对HeLa细胞处理72小时。细胞存活率表示为与对照（载体处理的细胞）相比的百分比。该值代表三个不同实验的平均值±SD。

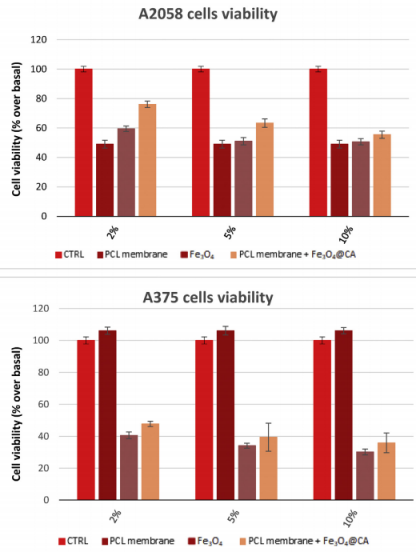

图11.暴露于载体（DMSO）、PCL膜、Fe3O4本身以及与Fe3O4@CA共轭的PCL膜的A2058（顶部）和A375（底部）细胞存活率的图。如实验部分所述，使用MTT测定法评估A2058和A375黑素瘤癌细胞的细胞存活率。两种黑色素瘤细胞均用载体（CTRL，浅红色）或PCL膜（深红色）、Fe3O4（粉红色）和Fe3O4@CA浓度为2、5和10wt％的PCL膜（鲑鱼红）处理。细胞存活率表示为与对照（载体处理的细胞）相比的百分比。该值代表三个不同实验的平均值±SD。
