DOI:10.1007/s10163-020-01085-4

本研究以卫生纸为原料，采用静电纺丝法制备纤维素纳米纤维。尝试将卫生纸溶解在含0.5-8.5wt％氯化锂的二甲基乙酰胺（LiCl/DMAc）或三氟乙酸（TFA）溶液中。浓度低于8wt％的LiCl/DMAc溶剂即使相互作用数天也无法完全溶解厕纸。8wt％的溶剂溶解了卫生纸，但是所获得的溶液粘度太大，不能纺丝，进行喷雾时形成几乎不可见的边缘结构沉积物。相比之下，TFA溶液溶解了厕纸，并且溶液很容易纺丝。在这些测试中，纺丝参数在进料速度2.00-9.25 mL/h，针尖到收集板的距离140-205 mm，电压23-28 kV和相对湿度53-70％内变化。通过扫描电子显微镜（SEM）、X射线衍射（XRD）和傅里叶变换红外光谱（FTIR）对生成的纤维进行表征。结论表明，所制备的纤维是具有纳米级直径的超细纤维，其纤维形态明显呈串珠状。此外，使用TFA溶剂导致纤维素的结晶度降低，这是纤维素的典型内在特征之一。

图1.纤维素在DMAc/LiCl溶剂中的溶解机理

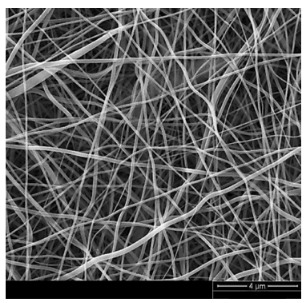

图2.丙酮-DMAc中17wt％CA的SEM图

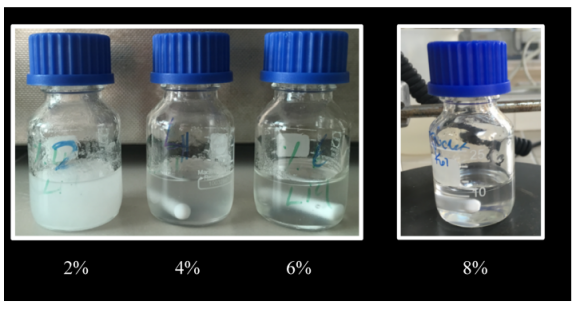

图3.2wt％厕纸在LiCl/DMAc溶液中的溶解度

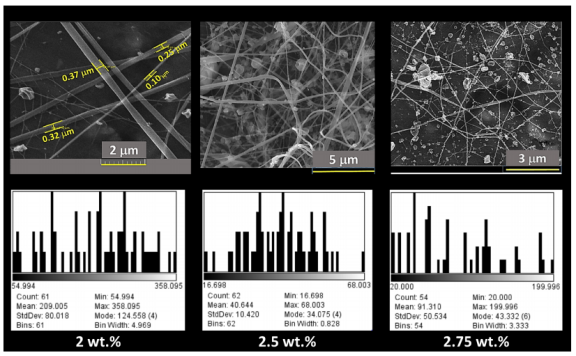

图4.SEM图像和纳米纤维直径分布

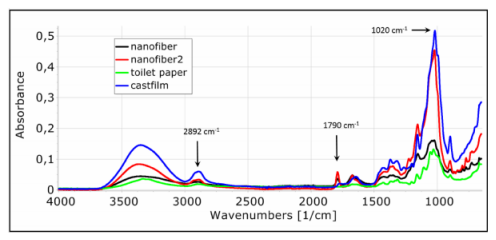

图5.FTIR光谱

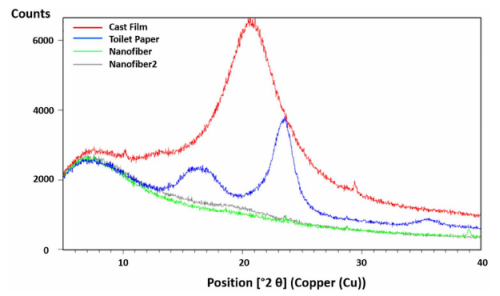

图6.XRD光谱

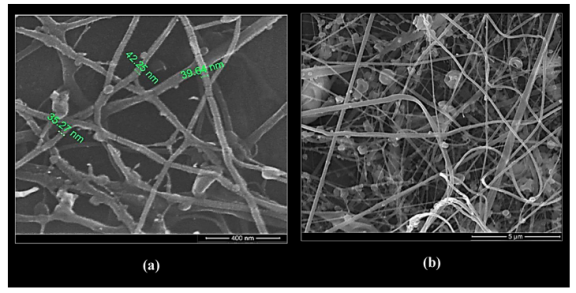

图7.纳米纤维的SEM图像
