DOI:10.1016/j.jsps.2020.08.011

采用静电纺丝技术制备了具有不同取向度（随机排列（RA）、部分取向（PA）和高度取向（HA））的醋酸纤维素纳米纤维。通过调节收集器的旋转速度可以获得不同的取向度。在制备过程中，将作为模型水溶性化合物的α-熊果苷（3％w/w）掺入到纳米纤维中。使用相同尺寸和重量的纳米纤维垫来研究药物释放特性。所制备的具有不同取向度的纳米纤维表现出相似的物理特性，包括纤维直径、药物负载效率和容量以及药物在纤维中的分子形态。有趣的是，α-熊果苷在HA纳米纤维中的释放速度明显快于PA和RA纳米纤维。对于HA、PA和RA纳米纤维，分别在1.7、4.2和9.4分钟内将80％的药物释放到介质中。纳米纤维的取向在控制药物释放中起着至关重要的作用，可能是通过创建具有不同缠结程度的网络来影响药物向外部介质的扩散。因此，该方法可作为实现含有水溶性药物的纤维素基制剂的立即释放或快速作用特性的简便方法。

图1.静电纺丝设备的示意图。

图2.在平行和垂直方向上拉伸时具有不同取向的纳米纤维图示：（a）和（b）HA，（c）RA纳米纤维。

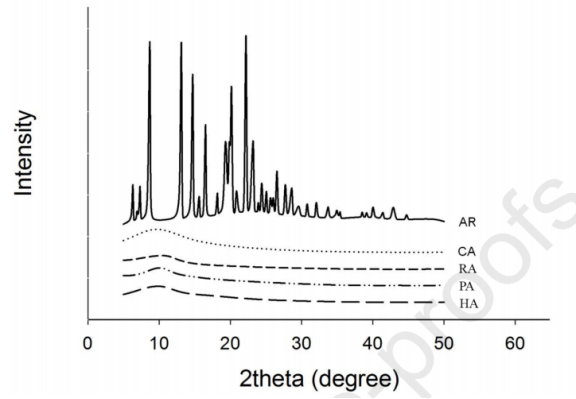

图3.AR、CA和三种类型的CA纳米纤维的粉末X射线衍射图。

图4.纳米纤维中AR的累积释放百分比；（▼）HA，（○）PA，（●）RA纳米纤维（n=3）。

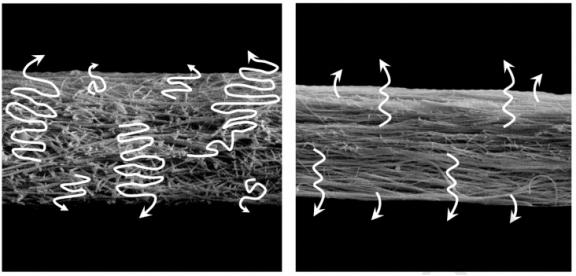

图5.从HA（右）和RA（左）纳米纤维中释放药物的模型。
