东华大学俞建勇团队研发出一种纳米纤维膜，在具有良好的防水透湿性能的同时，还具有优异的透气性和导热性能。它由独特的聚合物基体（聚氨酯）、疏水性氟化聚氨酯和高导热性的BN纳米片混合后静电纺丝而成，研究人员通过控制BN纳米片的负载率和环境相对湿度（RH）得到了相互渗透良好的BN网络，而BN网络的多孔结构为这种膜的透气性和导热性奠定了良好的基础。与此同时，疏水性聚合物基体的协同作用和膜表面粗糙度的改善，使这种膜还具有良好的耐水渗透性和超疏水性。

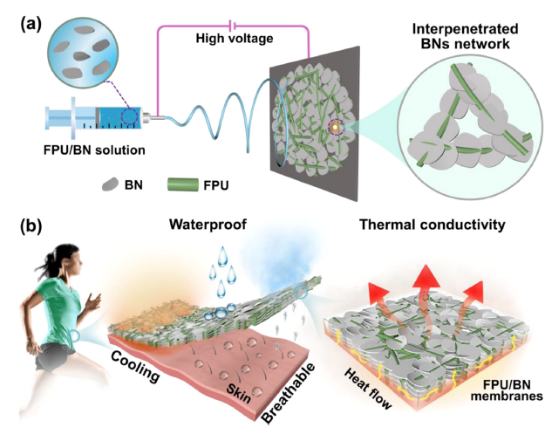

这种膜具体的制造工艺为通过将FPU与DMAc溶解并同时分散BN纳米片制成纺丝原液，经超声波处理后再由静电纺丝制成FPU /BNx膜（x是BN纳米片的浓度）。FPU的浓度为6％，其中氟化聚氨酯/聚氨酯的质量比为1/8，BN纳米片的质量分数分别为0％、6％、12％、18％和24％。

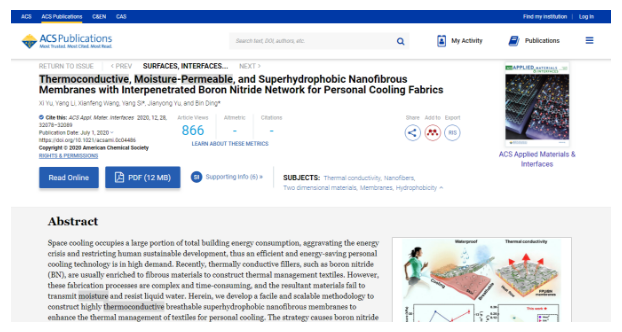

这项研究已于今年6月19日发表在《ACS应用材料与界面》杂志上。

1、导热性测试

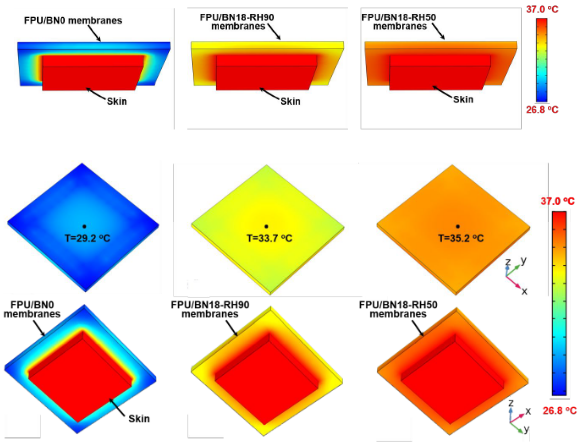

经测试，这种膜的超高平面内热导率为17.9 W / m · K，横面热导率为0.29 W/m · K，高水蒸汽透过率（WVT）为11.6 kg / m² · day。通过最高温度的建模和计算，可以明显看出FPU / BN0膜、FPU / BN18-RH90膜和FPU / BN18-RH50膜导热性能的差异：

2、疏水性测试

经测试，这种膜的水接触角为153°，静水压力为32 kPa。

3、透气性测试

这种纳米纤维膜不仅可以用在运动服装中，帮助人体实现更为舒适的体温管理，而且还可以用于建筑材料中，通过发挥其透气、导热和防水性能，减少建筑空间制冷的总能耗，有利于未来的可持续发展。
