DOI: 10.1021/acsabm.0c00290

以L-丙交酯为原料，在锌席夫碱络合物作用下合成了聚（L-丙交酯）（PLLA）。通过对含不同量OFLX（1、3、5和10w/w％）的二氯甲烷/二甲基亚砜（4:1 v/v）溶液进行静电纺丝，制备了负载氧氟沙星（OFLX）的PLLA纳米纤维垫。用SEM研究了纳米纤维毡的形貌和直径。通过TEM观察了纳米纤维的内部形态。ATR-FTIR证实了纳米纤维垫中OFLX和PLLA间的相溶性。DSC证实了PLLA纳米纤维垫中OFLX的相互作用。PLLA纳米纤维毡中OFLX的存在显著提高了其拉伸强度，通过DMA证实了这一点。在pH4.6、5.8和7.4下研究了体外药物释放特征。OFLX负载PLLA纳米纤维垫在最初的12小时内呈爆发性释放，随后缓释直至168小时。采用MTT法检测纳米纤维垫对NIH/3T3成纤维细胞系的体外生长抑制作用。MTT测定结果表明，在低至10w/w％的浓度下细胞活性和细胞增殖能力增强，这证明了其无毒性和生物相容性。OFLX负载PLLA纳米纤维垫对金黄色葡萄球菌和大肠杆菌表现出良好的抗菌活性。大鼠体内伤口愈合研究显示，第14天，对照、PLLA和OFLX负载PLLA纳米纤维垫的伤口闭合率分别为44％、65％和88％。结果表明，负载适当浓度的OFLX的PLLA纳米纤维垫是一种很有前途的伤口敷料候选材料。

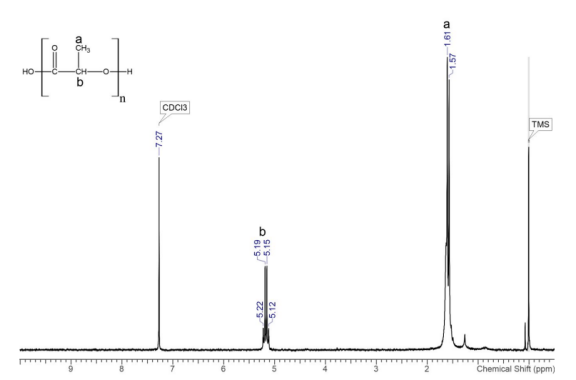

图1.PLLA-3的1H NMR光谱。

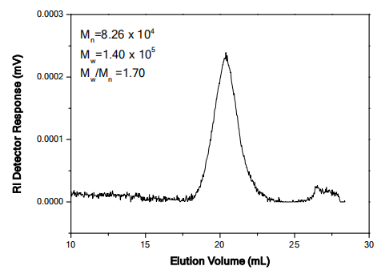

图2.PLLA-3的GPC图。

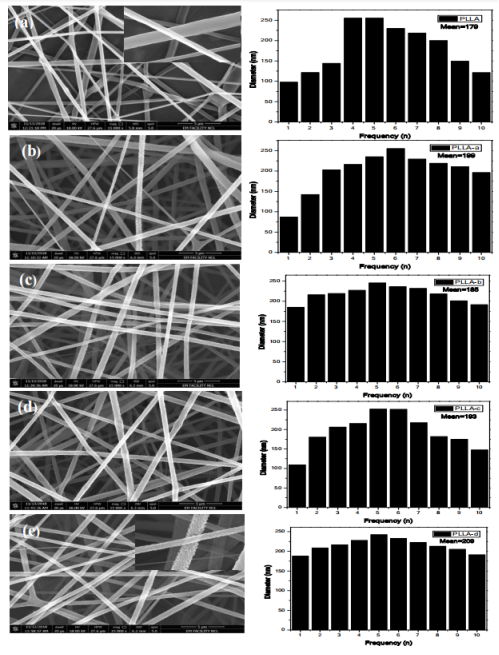

图3.伤口敷料PLLA纳米纤维垫的SEM图像和尺寸分布直方图。（a）PLLA，（b）PLLA-a，（c）PLLA-b，（d）PLLA-c，（e）PLLA-d。

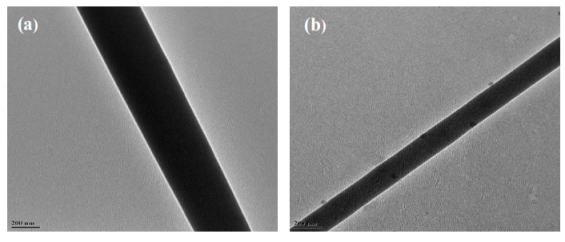

图4.PLLA纳米纤维的TEM图像。（a）PLLA，（b）PLLA-d。

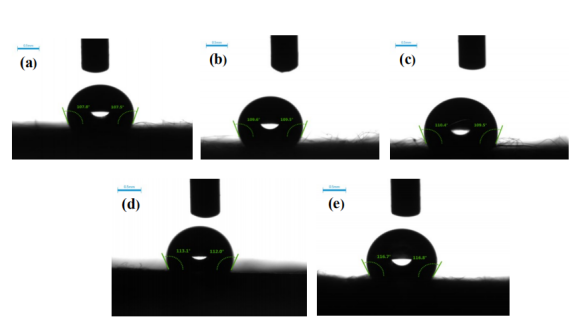

图5.在PLLA纳米纤维垫中添加OFLX后，水接触角的变化。（a）PLLA，（b）PLLA-a，（c）PLLA-b，（d）PLLA-c，（e）PLLA-d。

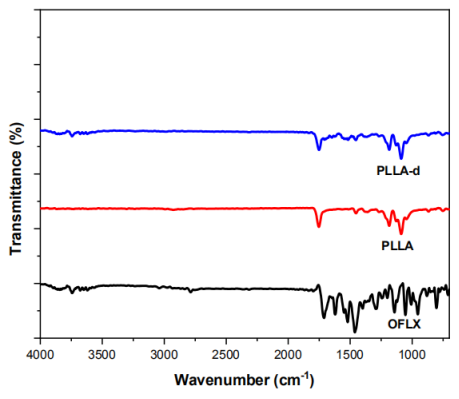

图6.OFLX和PLLA纳米纤维毡的ATR-FTIR光谱。

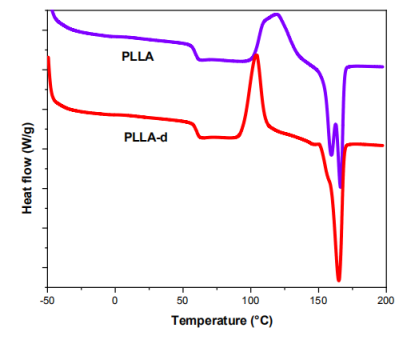

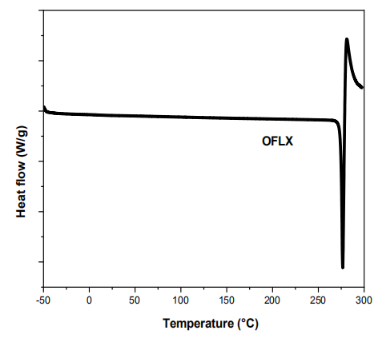

图7.OFLX、PLLA和PLLA-d纳米纤维垫的DSC热分析图（第二次加热）。

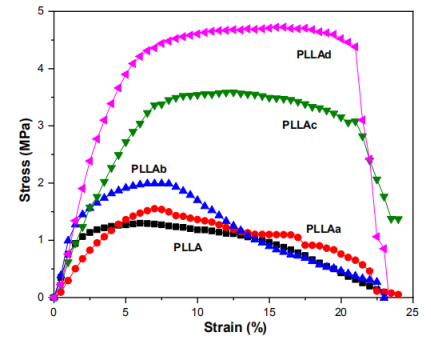

图8.伤口敷料PLLA纳米纤维垫的应力-应变曲线。

图9.在pH4.6、5.8和7.4下，PLLA-a、PLLA-b、PLLA-c和PLLA-d纳米纤维垫中OFLX的体外释放曲线。

图10.伤口敷料PLLA纳米纤维垫对NIH/3T3成纤维细胞系的体外细胞活性。值表示为三次平行测量的平均值±SD。使用单向方差分析以星号表示具有统计学意义的显著差异：*，p≤0.05；∗∗，p＜0.01；***，p＜0.001。

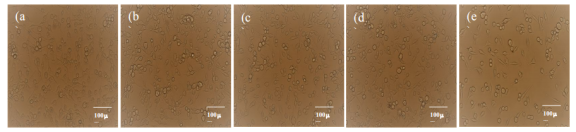

图11.7天后，纳米纤维垫上的NIH/3T3成纤维细胞的光学显微镜图像。（a）PLLA纳米纤维垫，（b）PLLA-a，（c）PLLA-b，（d）PLLA-c，（e）PLLA-d。

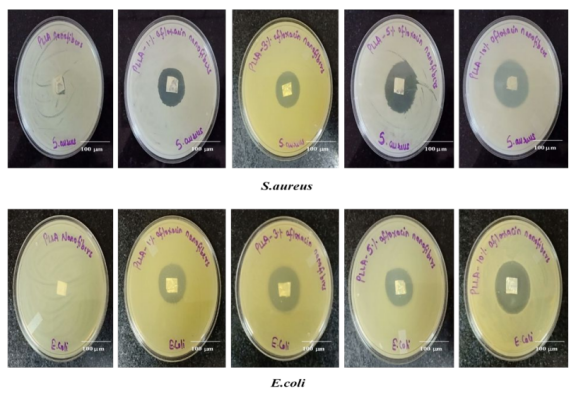

图12.伤口敷料PLLA，PLLA-a（1％），PLLA-b（3％），PLLA-c（5％）和PLLA-d（10％）纳米纤维垫对金黄色葡萄球菌和大肠杆菌的抑制作用。

图13.第0天和第14天，对照和PLLA纳米纤维垫处理过的伤口的闭合情况。

图14.第14天用不同垫子处理的伤口皮肤的组织学图像（4x，纵向；比例尺：500μm）。（a）对照，（b）PLLA纳米纤维垫，（c）OFLX负载PLLA纳米纤维垫。
