DOI:10.3390/pharmaceutics12090883

敷料的选择对于伤口愈合过程至关重要。传统敷料可以防止污染和受伤组织的机械损坏。标准敷料的替代品是含有聚合物和活性化合物的再生系统。这项研究旨在研制出一种可生物降解的伤口敷料，在整个愈合过程中以可控的方式释放蜂胶。通过静电纺丝聚丙交酯-乙交酯共聚物（PLGA）和蜂胶溶液制备出一种新型敷料。该实验包括体外药物释放研究和体内宏观治疗评估。在活性化合物的体外释放研究中，确认了非织造布的形态、降解过程中聚合物材料的化学成分变化、重量减轻和吸水率。在体内研究中，使用了四头家猪。在为期21天的实验中观察三度烧伤创面的愈合情况，分别使用不添加活性成分的PLGA 85/15非织造布、蜂胶含量为5wt％和10wt％的PLGA 85/15非织造布以及氯化钠对其进行处理。体外实验表明，通过控制PLGA共聚物中丙交酯与乙交酯单元的摩尔比可以改变蜂胶在非织造布中的释放性能。体内研究表明，含蜂胶的PLGA无纺布是治疗严重烧伤创面的理想敷料。

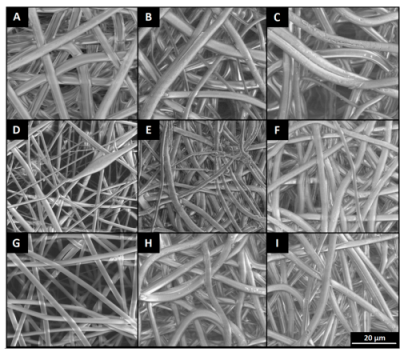

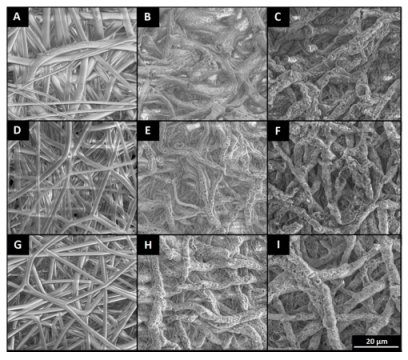

图1.通过静电纺丝制备的非织造材料的SEM图像（5000倍）；（A-C），聚（1-丙交酯-乙交酯）50/50-分别为降解6周和12周前后；（D-F），聚（1-丙交酯-乙交酯）50/50+5％蜂胶-分别为降解6周和12周前后；（G-I）聚（1-丙交酯-乙交酯）50/50+10％蜂胶-分别为降解6周和12周前后。

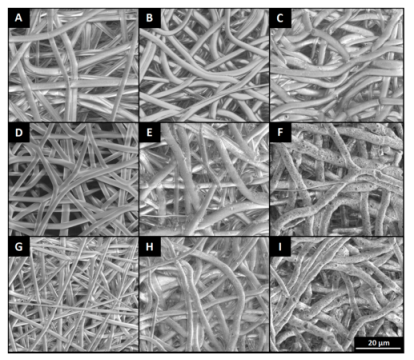

图2.通过静电纺丝制备的非织造材料的SEM图像（5000倍）；（A-C）-聚（1-丙交酯-乙交酯）70/30-分别为降解6周和12周前后；（D-F），聚（1-丙交酯-乙交酯）70/30+5％蜂胶-分别为降解6周和12周前后；（G-1），聚（1-丙交酯-乙交酯）70/30+10％蜂胶-分别为降解6周和12周前后。

图3.通过静电纺丝制备的非织造材料的SEM图像（5000倍）；（A-C），聚（1-丙交酯-乙交酯）85/15-分别为降解6周和12周前后；（D-F），聚（1-丙交酯-乙交酯）85/15+5％蜂胶-分别为降解6周和12周前后；（G-1），聚（1-丙交酯-乙交酯）85/15+10％蜂胶-分别为降解6周和12周前后。

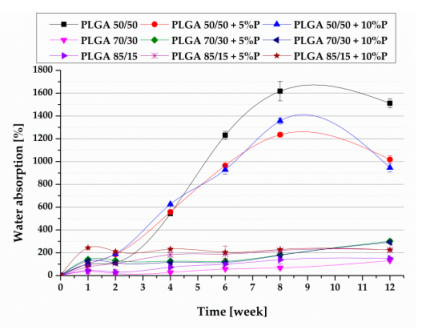

图4.孵育12周期间非织造布的吸水率。

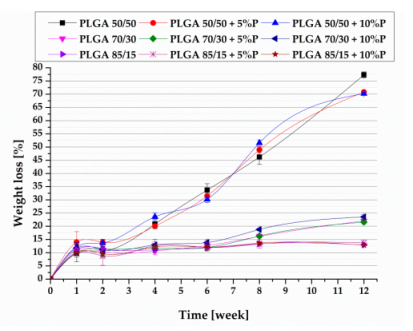

图5.孵育12周期间非织造布的重量损失百分比。

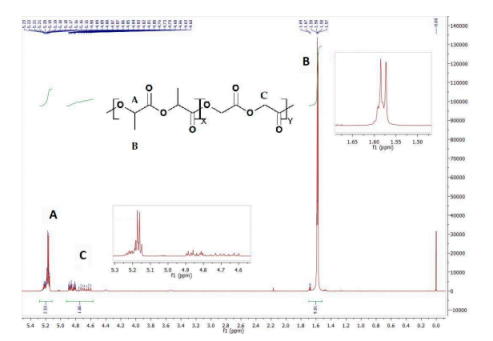

图6.电纺PLGA 50/50非织造布的1H NMR谱图。

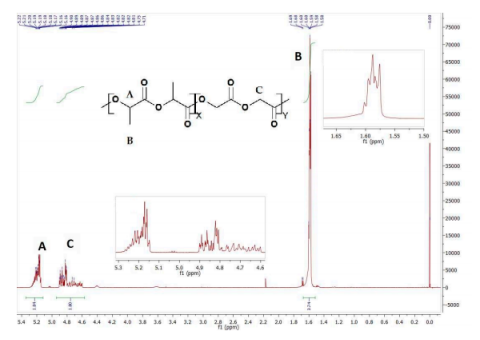

图7.电纺PLGA 70/30非织造布的1H NMR谱图。

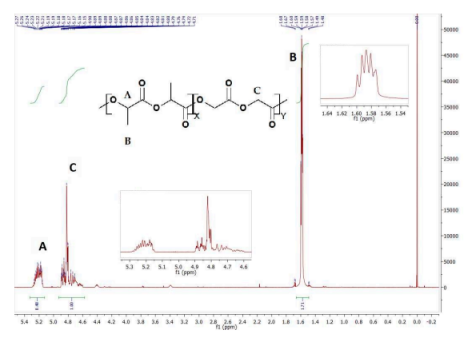

图8.电纺PLGA 85/15非织造布的1H NMR谱图。

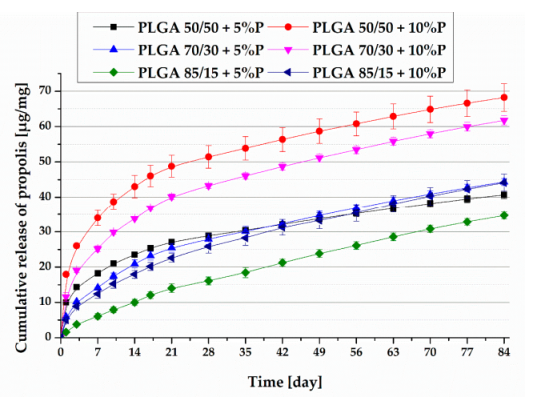

图9.通过静电纺丝获得的可生物降解非织造材料（PLGA 50/50，PLGA 70/30，PLGA 85/15）中蜂胶的累积释放，以每1毫克非织造材料中释放的微克活性化合物表示。

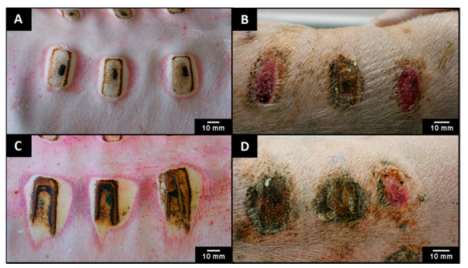

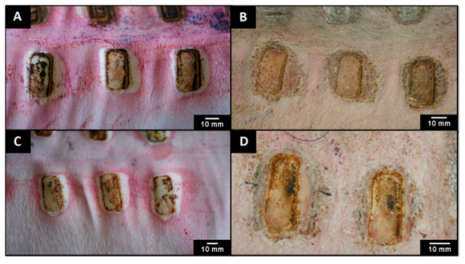

图10.烧伤创面的图片：治疗前（A）和治疗（每天用NaCl冲洗两次）21天后（B）；治疗前（C）和用PLGA 85/15敷料治疗21天后（D）。

图11.烧伤创面的图片：治疗前（A）和用PLGA 85/15+5％蜂胶敷料治疗21天后（B）；治疗前（C）和用PLGA 85/15+10％蜂胶敷料治疗21天后（D）。
