DOI: 10.1039/D0NJ02968H

为了适应未来柔性电子技术发展的需要，锂离子电池（LIBs）的独立式柔性电极受到了广泛的关注。本文通过静电纺丝和硫化工艺合成了具有纳米缓冲空间的Fe7S8/C柔性纳米纤维。Fe7S8/C柔性纳米纤维膜具有足够的柔性和较高的导电性，不需要集电器、粘合剂和导电添加剂，就可以直接冲压成柔性电极片。实验结果表明，Fe7S8/CNF2-700柔性纳米纤维经过400次循环后，在1 A g-1的电流密度下可提供675 mA h g-1的高可逆比容量。其优异的电化学性能主要归因于以下事实：碳纳米纤维提供了导电通路，而Fe7S8纳米粒子与碳基质之间的纳米空隙为充放电期间Fe7S8的体积膨胀提供了足够的缓冲空间。因此，复合纳米纤维有望成为下一代柔性LIBs负极材料的候选材料。

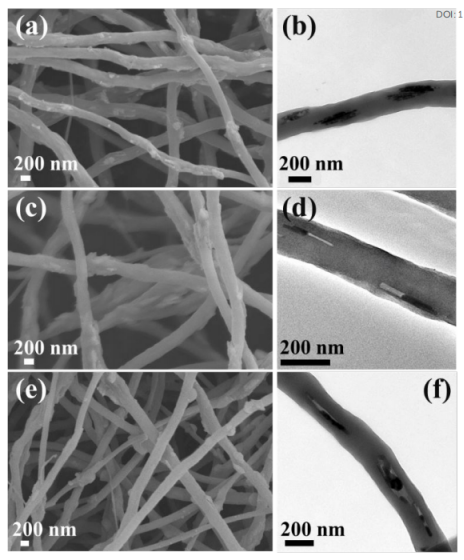

图1.（a，b）Fe7S8/CNF2-500，（c，d）Fe7S8/CNF2-600和（e，f）Fe7S8/CNF2-700的SEM和TEM图像。

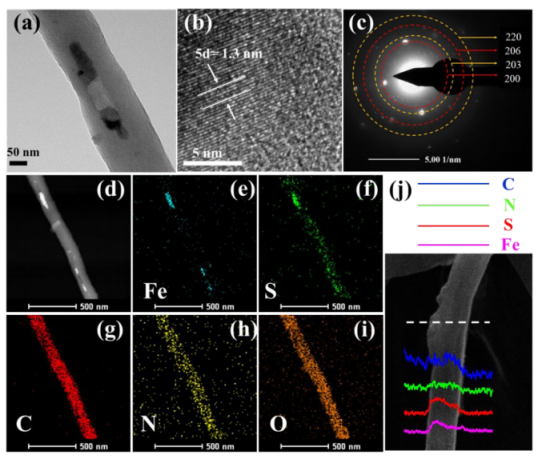

图2.（a-b）Fe7S8/CNF2-700的HRTEM图像，（c）SAED图谱，（d）HAADF-STEM，元素映射图像（e）Fe，（f）S，（g）C，（h）N，（i）O和EDS能谱线扫描光谱。

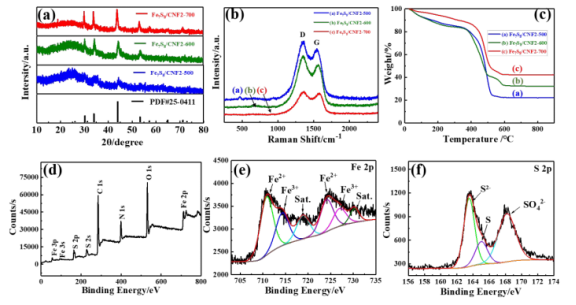

图3.（a）Fe7S8/CNF2-500，Fe7S8/CNF2-600和Fe7S8/CNF2-700的X射线衍射图，（b）拉曼光谱和（c）TG曲线。Fe7S8/CNF2-700的XPS光谱：（d）全扫描，（e）Fe 2p，（f）S 2p的高分辨率XPS光谱。

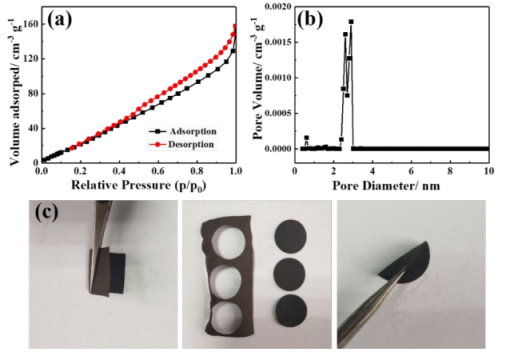

图4.（a）Fe7S8/CNF2-700膜切片前后的N2吸附-解吸等温线，（b）孔径分布和（c）数码照片。

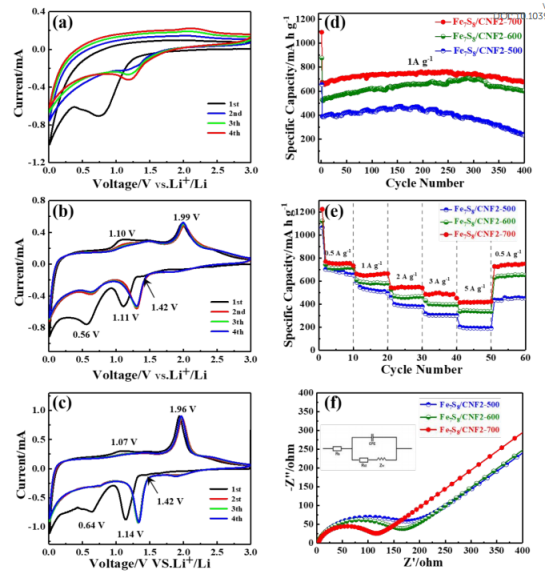

图5.（a）Fe7S8/CNF2-500，（b）Fe7S8/CNF2-600和（c）Fe7S8/CNF2-700的循环伏安图。（a）在1 A g-1下的循环性能，（b）在各种电流密度下的循环性能，以及（c）Fe7S8/CNF2-500，Fe7S8/CNF2-600和Fe7S8/CNF2-700的奈奎斯特图。

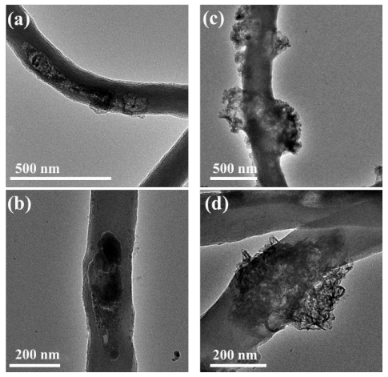

图6.（a，b）第150和（c，d）400循环后的Fe7S8/CNF2-700的TEM图像。
