DOI:10.1016/j.ceramint.2020.09.285

在这项研究中，使用聚乙烯吡咯烷酮（PVP）和聚乙烯醇缩丁醛（PVB）聚合物成功制备了有机/氧化铝杂化纳米纤维。为了制备出高性能的纳米纤维，讨论了电极极性对纤维形态的影响。PVB/氧化铝纤维的形态随着电压的变化而发生巨大的变化，尤其是在负极的情况下。然而，PVP/氧化铝纳米纤维的直径基本保持不变，且带负电的纤维更加均匀。TEM和FT-IR结果证明，与无机颗粒交联的聚合物可以有效提高有机/无机杂化纤维形态和微观结构的稳定性和均匀性。

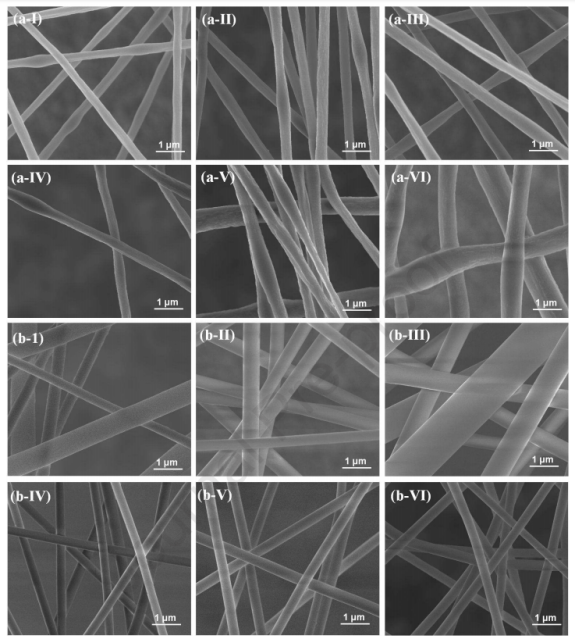

图1.使用不同电压制备的（a）PVB/氧化铝纤维和（b）PVP/氧化铝纤维的SEM图像：（I）+7.5kV，（II）+8.5kV，（III）+9.5kV，（IV）-7.5kV，（V）-8.5kV，（VI）-9.5kV。

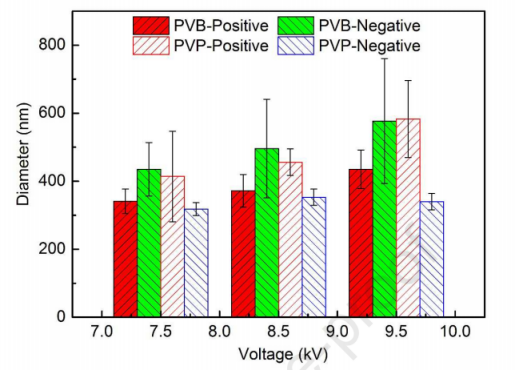

图2.使用不同电压制备的纤维的平均直径和直径标准偏差。

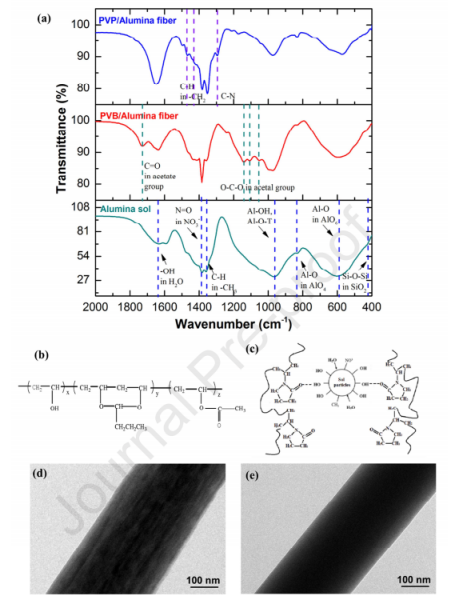

图3.（a）PVB/氧化铝纤维，PVP/氧化铝纤维和氧化铝溶胶的FT-IR光谱；（b）PVB的结构式；（c）氧化铝溶胶颗粒与PVP之间的交联示意图；（d）PVB/氧化铝纤维和（e）PVP/氧化铝纤维的TEM图像。

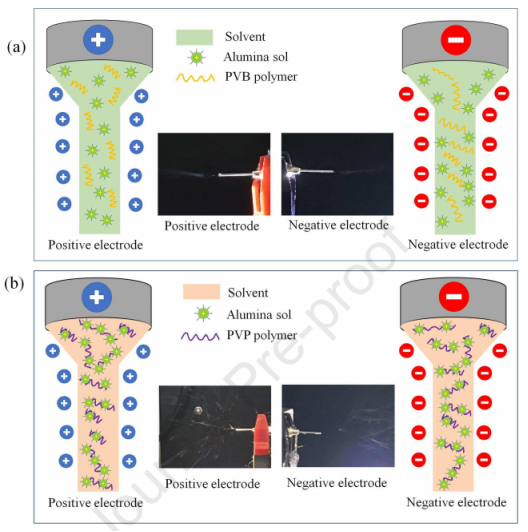

图4.在不同电极上的纺丝射流的照片和示意图：（a）PVB/氧化铝纤维；（b）PVP/氧化铝纤维。
