DOI: 10.1002/pen.25549

在本研究中，采用静电纺丝法制备了一种与激素孕酮（P4）结合的新型醋酸纤维素（CA）纳米纤维，并通过控释试验评估了其作为药物和兽药控释体系的潜力。通过扫描电子显微镜、差示扫描量热法和傅里叶变换红外光谱对负载P4的CA纳米纤维的形貌、热行为和结构进行了表征。分析表明，P4的掺入使纳米纤维的直径从340nm增加到892nm，其P4负载量为8％w/w。此外，由于纯CA纳米纤维的结晶度为67.23％，而P4负载CA纳米纤维为非晶态，因此P4与CA的相互作用对其晶体结构产生了影响。最终，药物释放试验显示了一个关于释放动力学的两阶段过程，样品证明了扩散机制取决于纳米纤维中P4的浓度。

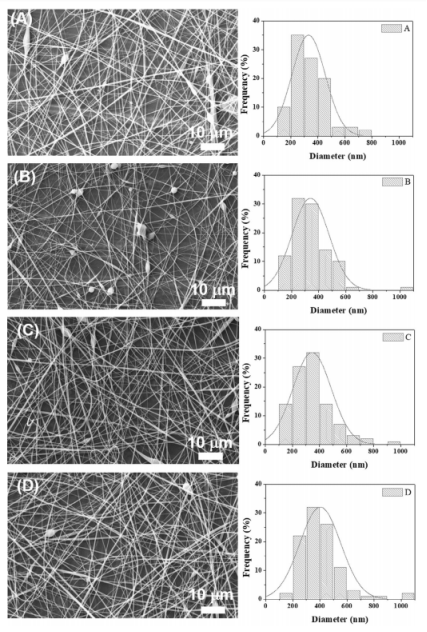

图1.电纺纳米纤维毡的SEM显微照片和相应的直径分布：A，条件A：10％w/w，电压15kV，B，条件B：10％w/w，电压18kV，C，条件C：12％w/w，电压为15kV，D，条件D：12％w/w，电压为18kV

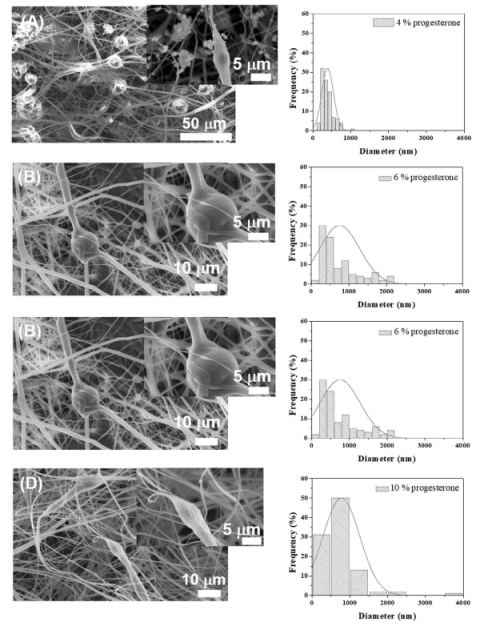

图2.电纺纳米纤维毡的SEM显微照片和直径分布：A，P4为4％w/w，B，P4为6％w/w，C，P4为8％w/w，D，P4为10％w/w

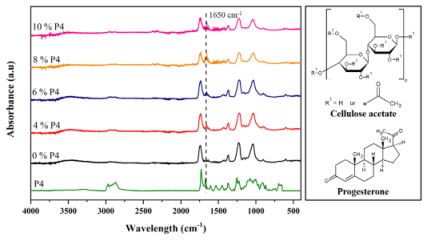

图3.CA、P4和P4负载CA纳米纤维的FTIR光谱及其相应的化学结构[颜色图可在wileyonlinelibrary.com上查看]

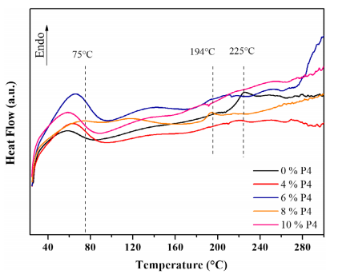

图4.不含和含有P4的纳米纤维样品的DSC曲线[颜色图可在wileyonlinelibrary.com上查看]

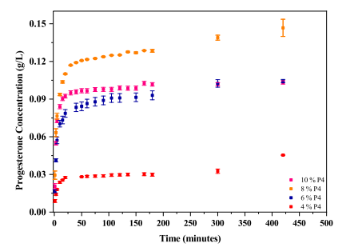

图5.在乙醇水溶液（乙醇:水62.5:37.5v/v）中，改性CA纳米纤维的P4释放曲线[颜色图可在wileyonlinelibrary.com上查看]

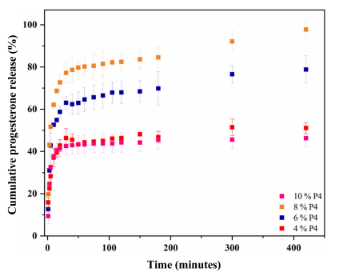

图6.在乙醇水溶液（乙醇:水62.5:37.5v/v）中，改性CA纳米纤维的累积P4释放量（％）[颜色图可在wileyonlinelibrary.com上查看]

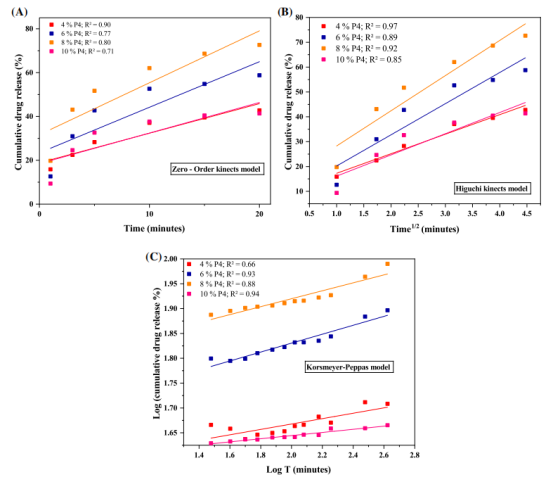

图7.在最初的20分钟内，CA+P4的动力学模型图：（A）零阶模型图，（B）Higuchi模型图，以及（C）Korsmeyer-Peppas模型图[颜色图可在wileyonlinelibrary.com上查看。]
