DOI:10.1016/j.ijbiomac.2020.10.257

采用静电纺丝法制备了艾纳香油负载醋酸纤维素纳米纤维垫。艾纳香油的加入使纳米纤维的直径变大。FTIR光谱证实了在纳米纤维垫中添加了艾纳香油。X射线衍射图谱表明，艾纳香油的加入导致醋酸纤维素的聚合物链发生位移。因此，观察到艾纳香油负载纳米纤维的拉伸强度降低。纤维直径的增加导致纳米纤维垫的孔隙率降低。艾纳香油负载纳米纤维垫对大肠杆菌和金黄色葡萄球菌具有抗菌作用。艾纳香油显示出对DPPH溶液的抗氧化作用。纯纳米纤维垫和艾纳香油负载纳米纤维垫的MVTR在2450-1750g/m2/天范围内，这表明该材料足以从伤口表面输送空气和水分。在较长孵育时间内，NIH 3T3细胞在艾纳香油负载垫上的细胞活性约为92％。最后，该研究还获得了双相释放曲线，其释放遵循一级动力学，这取决于相关系数R2的最大值（88.6％）。

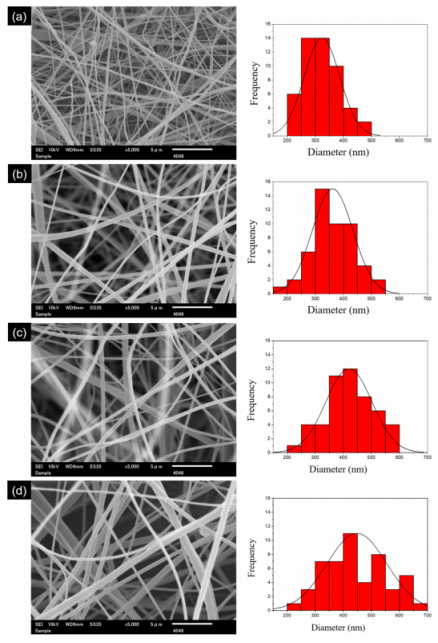

图1.CA（a），CA/BO10（b），CA/BO15（c）和CA/BO20（d）的SEM显微照片和直径直方图。

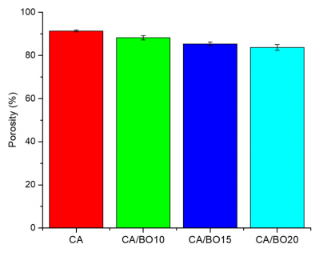

图2.纯CA和BB油负载超细CA纤维毡的孔隙率分析。

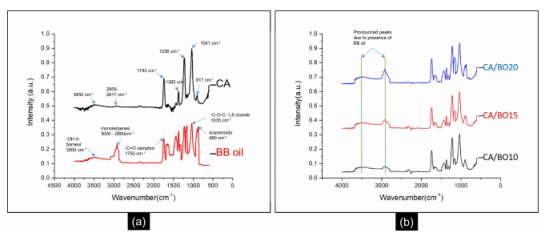

图3.（a）CA和BB油以及（b）BB油负载超细纤维毡的FTIR光谱。

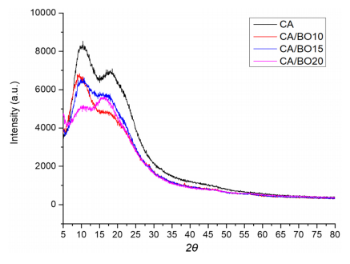

图4.纯CA和BB油负载超细CA纤维毡的XRD衍射图。

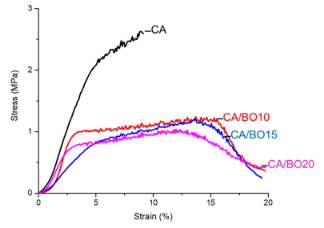

图5.纯CA和BB油负载超细CA纤维毡的应力应变图。

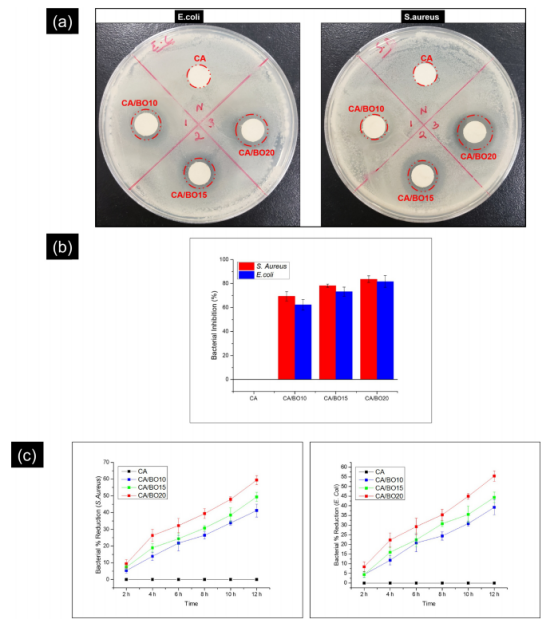

图6.BB油负载超细CA纤维垫的抗菌功效：（a）抑制区，（b）在细菌培养基中孵育24小时后的OD，以及（c）细菌减少与接触时间的函数关系。

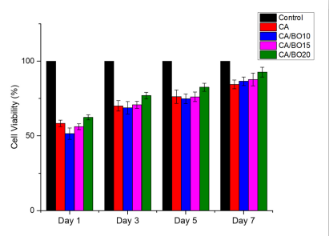

图7.NIH 3T3细胞系在纯CA和BB油负载超细CA纤维毡上的细胞活性％。第7天的最大存活率：CA 84％，CA/BO10 86％，CA/BO15 87％和CA/BO20 92％（相对于对照）（100％）。

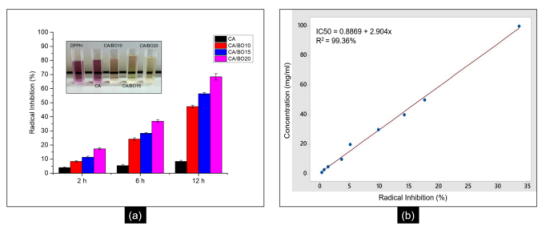

图8.纯CA和BB油负载CA纤维毡的DPPH自由基清除活性（插图显示12h时的DPPH溶液）（a）和BB油的半抑制浓度（IC50）。

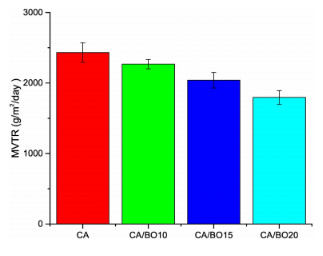

图9.纯CA和BB油负载电纺CA纤维毡的MVTR。

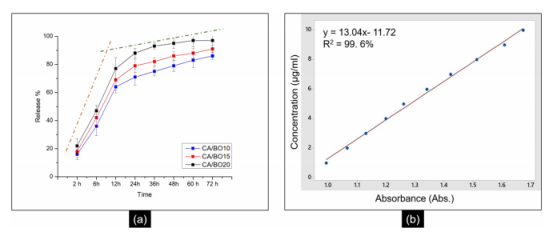

图10.（a）PBS中CA纤维垫的BB油体外释放曲线，（b）PBS中BB油的校准曲线，显示了回归模型和相关系数（R2）。

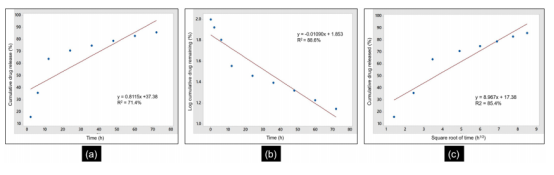

图11.（a）在PBS中CA纤维垫释放BB油的零级动力学模型，（b）一级动力学模型，和（c）Higuchi扩散模型。

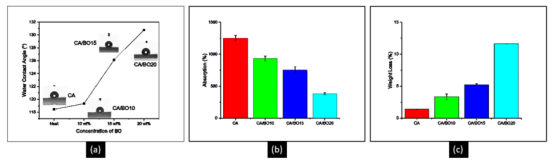

图12.纯CA和BB油负载CA纳米纤维的（a）WCA，（b）吸收和（c）重量损失。
