DOI:10.1016/j.jmrt.2020.10.079

在静电纺丝之前，使用脉冲激光烧蚀系统有效合成了Au@Se NPs，并将其掺入聚合物纳米纤维醋酸纤维素（CA）/聚偏氟乙烯（PVDF）溶液中。以球形核/壳结构形成了高度结晶的Au@Se NPs，核和壳的直径分别为10.5nm和25nm。在最低的Au@Se NPs含量下，用长度在2.8至4.3µm之间的微膨胀物修饰网状支架。细胞活性分析证实了所制备支架的高生物相容性，在最低和最高Au@Se NPs浓度下的存活率分别约为91.1±3.4％和88.2±4.3％。显然，细胞通过纳米纤维扩散并增殖。而且，细胞不仅在表面生长，还通过纳米粒子内部的孔进行连接。该研究表明对这些纳米纤维支架的组成进行适当的调整可以使其具有促进伤口愈合的能力。

图1.含不同浓度Au@Se NPs的CA/PVDF纳米纤维的XRD图谱。

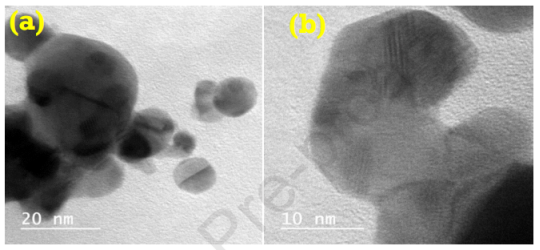

图2.通过脉冲激光烧蚀合成的Au@Se NPs的HRTEM显微照片。

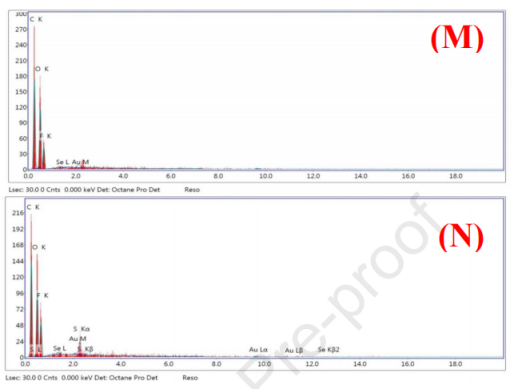

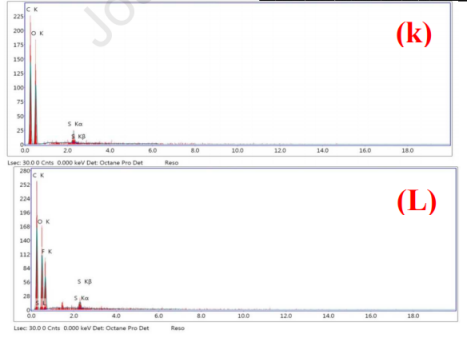

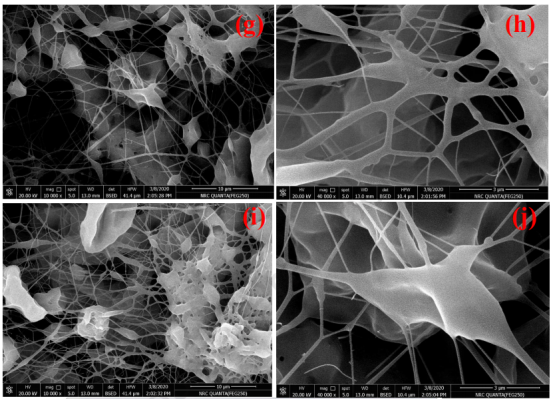

图3.嵌入不同浓度Au@Se NPs的CA/PVDF聚合物纳米纤维支架的FESEM显微照片：（A，B）纯CA，（C，D）CA/PVDF，（E，F）2[Au@Se-NPs]@CA/PVDF，（G，H）4[Au@Se-NPs]@CA/PVDF和（I，J）8[Au@Se-NPs]@CA/PVDF。Au/Se NP负载CA/PVDF聚合物纳米纤维的元素分析（EDX）：（K）纯CA，（L）CA/PVDF，（M）2[Au@Se-NPs]@CA/PVDF和（N）8[Au@Se-NPs]@CA/PVDF。

图4.嵌入不同浓度Au@Se NPs的聚合物纳米纤维CA/PVDF支架的表面粗糙度：（a）纯CA，（b）CA/PVDF，（c）2[Au@Se-NPs]@CA/PVDF，（d）4[Au@Se-NPs]@CA/PVDF，和（e）8[Au@Se-NPs]@CA/PVDF。

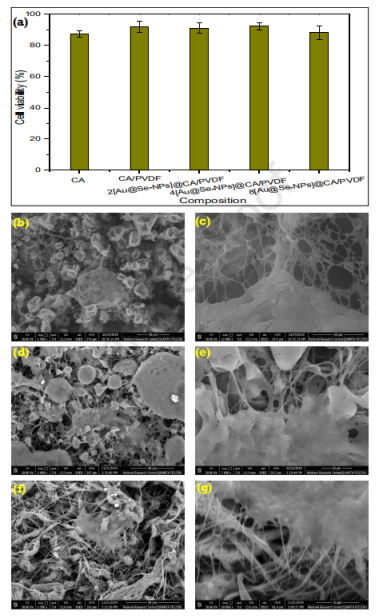

图5.（a）含有不同浓度Au@Se NP的聚合物CA/PVDF支架的细胞活性。培养三天后，体外测定HFB4细胞系的细胞活力。（b-g）附着在（b，c）CA/PVDF；（d，e）2[Au@Se-NPs]@CA/PVDF；（f，g）8[Au@Se-NPs]@CA/PVDF纳米纤维支架上的HFB4细胞的低倍和高倍放大FESEM显微照片。
