DOI:10.1002/mame.202000457

为了解决聚合物药物递送系统中药物溶解度受限和生物分布不均的问题，采用静电纺丝技术制备了IBU负载聚乳酸（PLA）微纤维垫。与先前的研究不同，本工作使用毒性较低的二元溶剂二氯甲烷/乙醇（DCM/EtOH，v/v=8/2）成功制备了具有优异性能的PLA/IBU电纺垫。为了进一步评估IBU含量对PLA的影响，采用了以下表征方法：扫描电子显微镜（SEM），傅立叶变换红外（FTIR）光谱，X射线衍射（XRD），差示扫描量热法（DSC）和紫外可见分光光度计。结果表明，IBU在PLA纤维表面和内部呈均匀分布。与纯PLA垫相比，PLA/IBU电纺垫的结晶度和力学性能有了显著的改善。同时，体外药物释放特征表明，随着IBU含量的增加，IBU的释放速率也逐渐提高。特别是当IBU含量为20％时，PLA/IBU膜的释放性能最好，240h后释放量达到74.3％。综上所述，PLA/IBU电纺垫在伤口敷料和药物输送领域具有广阔的应用前景。

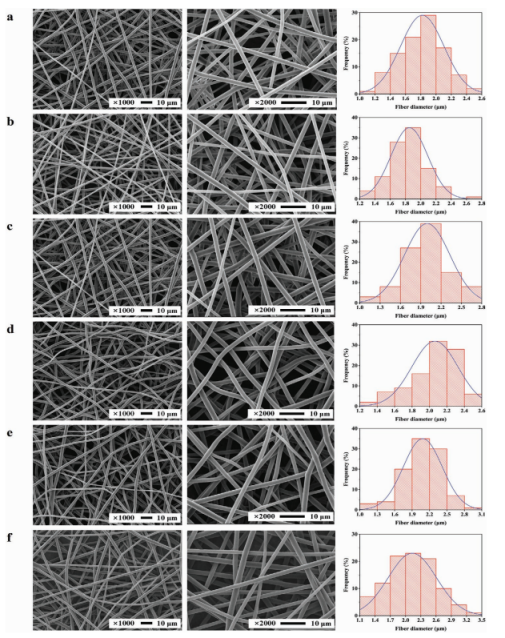

图1.具有不同IBU含量的PLA/IBU电纺垫的不同放大倍率SEM图像和纤维直径分布：a）0％，b）4％，c）8％，d）12％，e）16％，f）20％。

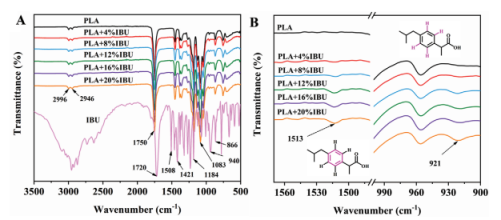

图2.IBU和具有不同IBU含量的PLA/IBU电纺垫的FTIR光谱：A）从3500至500cm-1，B）从1570至900cm-1。

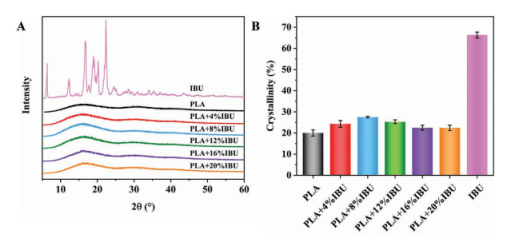

图3.A）IBU粉末和具有不同IBU含量的PLA/IBU电纺垫的XRD曲线和B）结晶度。

图4.不同IBU含量对结晶度影响的示意图。

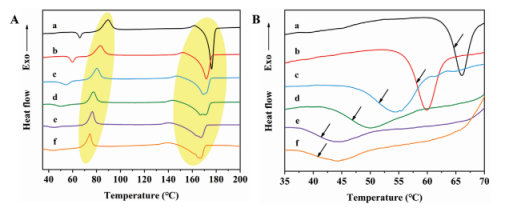

图5.具有不同IBU含量的PLA/IBU电纺垫在A）35℃-200℃和B）35℃-70℃之间的DSC曲线：0％（a），4％（b），8％（c），12％（d），16％（e），20％（f）。

图6.具有不同IBU含量的电纺PLA/IBU垫的水接触角：a）0％，b）4％，c）8％，d）12％，e）16％，f）20％。

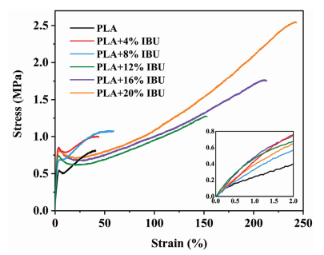

图7.具有不同IBU含量的PLA/IBU电纺垫的应力-应变曲线。

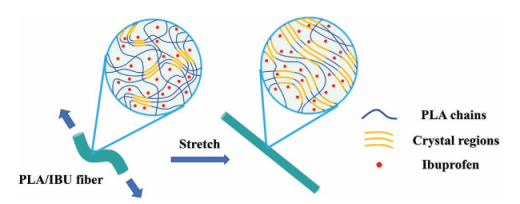

图8.PLA/IBU电纺纤维的取向和结晶度示意图。

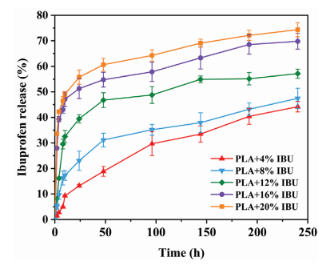

图9.具有不同IBU含量的PLA/IBU垫的IBU累积释放曲线。

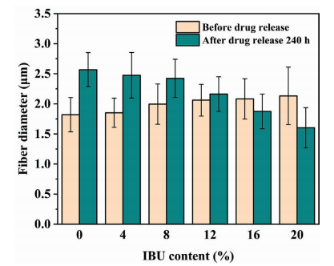

图10.在240h药物释放前后，具有不同IBU含量的PLA/IBU电纺纤维的平均直径。（误差线：平均值和标准偏差是通过SEM图像中的100条纤维测量得到的）
