DOI: 10.1002/mame.202000529

恶臭伤口会对患者的健康产生不利影响。一种结合水凝胶和活性炭（AC）特性的敷料将有利于治疗这些伤口，控制伤口渗出液，同时吸附引起恶臭的化合物。在当前工作中，使用丙烯酸酯封端的聚氨酯基前体（AUPs）和甲基丙烯酸海藻酸钠（AlgMOD）。合成的AUPs具有不同的聚乙二醇主链摩尔质量（2-20 kg mol-1），以调节其机械性能和溶胀性能，而以止血性能闻名的甲基丙烯酸海藻酸钠可实现化学交联。将AUP和AlgMOD与AC的共混物加工成水凝胶片材和电纺膜。结果表明，所制备的样品具有可调节的机械强度（杨氏模量为0.03-0.63MPa）和溶胀性能（2.2-34.9g水/g水凝胶）以及较高的凝胶分数（>85％）。将该片材与商用气味吸附敷料（Carbonet和Carboflex）比较，从而进行基准测试。含有0.5％w/w AC的AUP片材（8和10 kg mol-1）对结晶紫具有较强的吸附作用（24小时后>90％）。采用扫描和透射电子显微镜观察（核壳AlgMOD/AUP）纤维形态。间接细胞试验表明，所开发的材料具有生物相容性。综上所述，该研究成功合成了一种基于水凝胶的异味吸附伤口敷料，有望促进恶臭伤口的愈合。

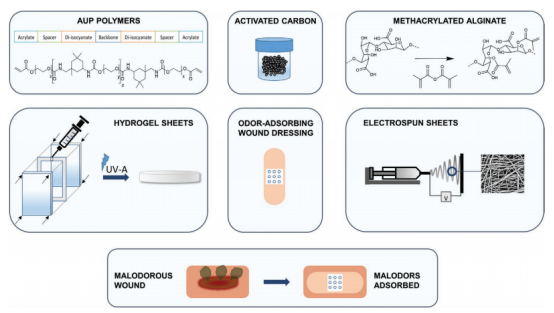

图1.异味吸附水凝胶基伤口敷料的设计。

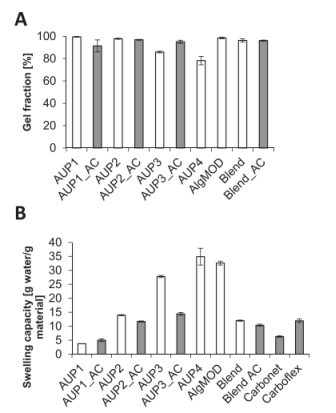

图2.A）含（灰色）和不含（白色）0.5％w/w AC的水凝胶的凝胶分数。B）含（灰色）和不含（白色）AC的水凝胶的溶胀能力。

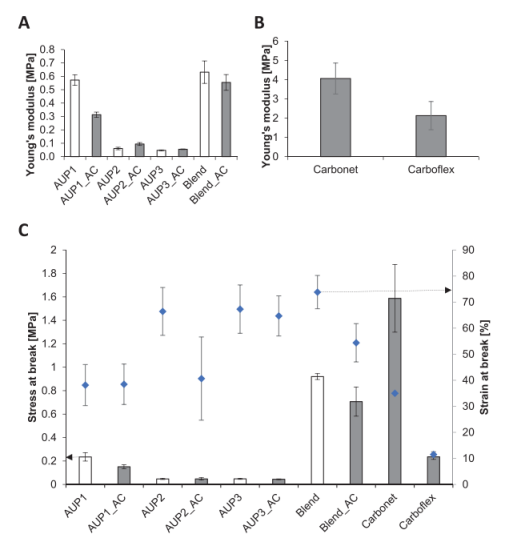

图3.A，B）杨氏模量和C）断裂时的应力和应变，断裂值是通过以10mm min-1的牵引速度对溶胀样品进行拉伸试验测定的。没有活性炭的材料显示为白色，含0.5％w/w活性炭的材料显示为深灰色。

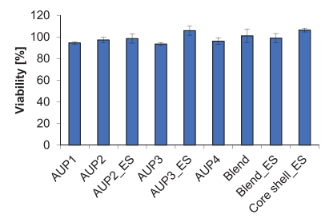

图4.使用人真皮成纤维细胞的间接细胞测试。通过MTS法测定活性。带有“ES”注释的标签代表静电纺丝膜。无“ES”注释的标签代表水凝胶片。

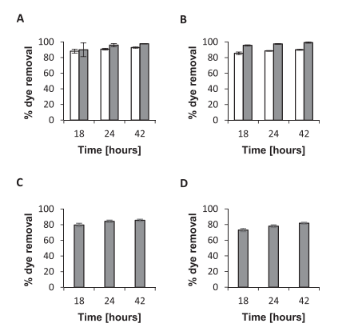

图5.在不同时间点（18、24和42小时）去除结晶紫的百分比。没有活性炭的材料以白色显示，含0.5％w/w活性炭的材料以灰色显示。A）图显示了AUP2和AUP2_AC结果，B）AUP3和AUP3_AC的图，C）Carbonet的图，D）Carboflex的图。

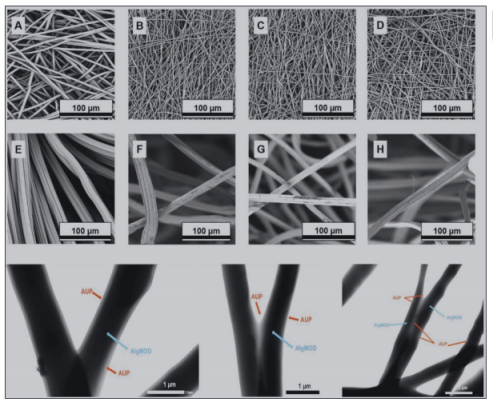

图6.上图：A-D）电纺敷料和商用敷料纤维层的SEM图像：AUP2（A），AUP3（B），共混物（C），核壳2（D），E）Carbonet顶层，F）Carbonet中间层，G）Carbonet底层，H）Carboflex顶层。下图：AlgMOD/AUP3核-壳纤维的TEM图像。
