DOI:10.1016/j.eurpolymj.2020.110158

采用乳液和同轴静电纺丝法分别制备了基于透明质酸（HA）和角蛋白（KR）负载聚（ε-己内酯）/聚环氧乙烷的新型复合材料。从动物源中提取HA和KR，对其进行表征，并将其分别和共同作为生物活性剂负载到同轴纤维结构中。研究了纤维的形态、化学、热学和力学特性。SEM结果表明，通过乳液法制备的光滑无珠纤维的直径为纳米级（亚微米），而同轴法制备的纤维的直径为微米级。研究表明，静电纺丝技术可将疏水性和亲水性聚合物有利地组合在一起。核型聚合物的特定FT-IR谱带不可见，通过DSC分析证实了它们的存在以及纤维的核-壳形态。体外研究显示，纺制的垫子没有任何细胞毒性作用，掺入纤维结构的HA和KR协同提高了细胞活性和细胞增殖。本研究表明，通过乳液法和同轴法制备的含HA和KR的电纺纤维可有效促进伤口愈合。

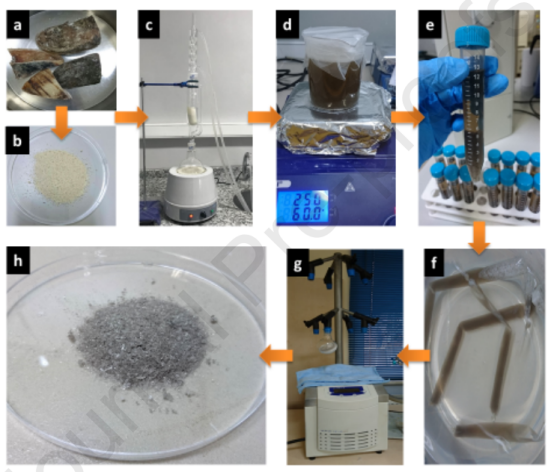

图1.KR提取过程（a）动物蹄，（b）蹄粉末，（c）索氏萃取系统，（d）化学还原过程，（e）离心管，（f）透析过程，（g）冻干和（h）角蛋白粉。

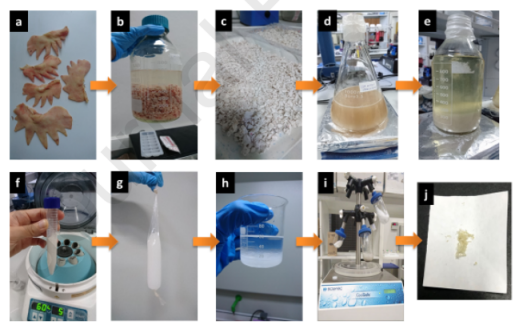

图2.HA提取过程（a）鸡冠，（b）用丙酮处理，（c）干鸡冠，d）提取物，（e）用乙醇沉淀提取物，（f）离心过程，（g）透析过程，（h）最终沉淀，（i）冻干，和（j）HA粉末。

图3.a）KR和HA的FT-IR光谱，b）KR提取物的SDS-PAGE结果。

图4.HA的NMR谱。

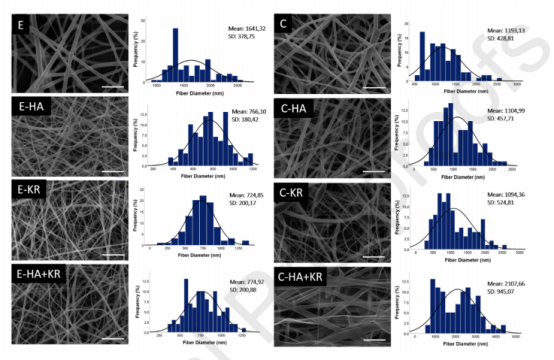

图5.通过乳液和同轴静电纺丝技术生产的纤维样品的SEM图像和平均纤维直径分布。比例尺代表10µm。

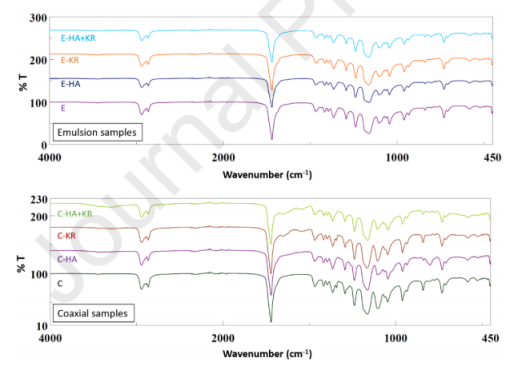

图6.通过同轴和乳液静电纺丝技术生产的核壳纤维的FTIR-ATR光谱。

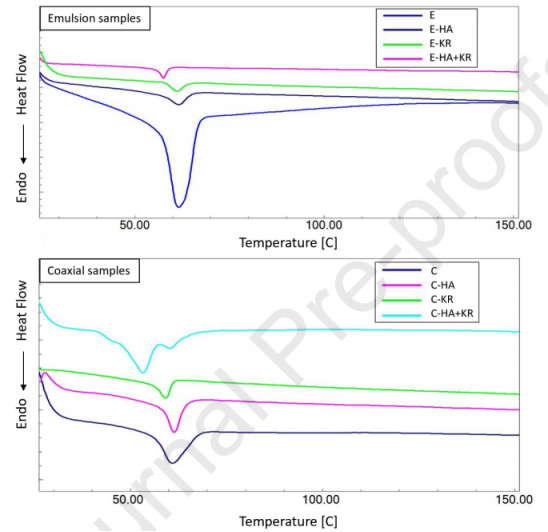

图7.通过同轴和乳液静电纺丝技术生产的纤维的DSC曲线；E：EHA，E-KR：E-HA+KR，C：C-HA，C-KR和C-HA+KR。

图8.（i）a）TCPS板（作为对照）和电纺垫上的细胞附着百分比：b）C；c）E；d）C-HA+KR；e）E-HA+KR（*p<0.05；提供的数据为平均值±SD，n=3）。（ii）通过MTT分析在540nm下获得的电纺垫的吸光度值（*p<0.05；提供的数据为平均值±SD，n=3）（iii）样品的水接触角。

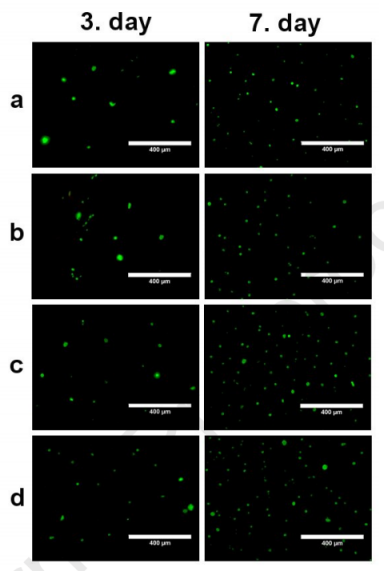

图9.在细胞生长的第3天（左）和第7天（右），电纺垫的荧光图像：b）C-HA+KR；c）E；d）E-HA+KR。所有情况下的刻度标记均为400μm。

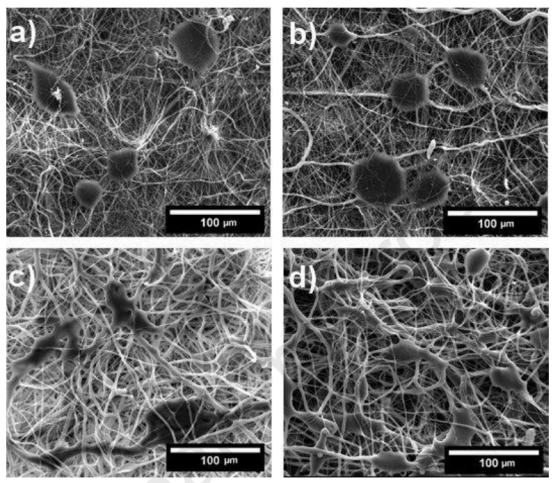

图10.在细胞生长的第7天，电纺垫的SEM图像：b）C-HA+KR；c）E；d）E-HA+KR。所有情况下的比例尺为100μm。
