DOI:10.1016/j.seppur.2020.118135
高过滤性能和抗菌性能一直是空气过滤器的关注焦点。在这项工作中，通过液相还原法制备了银纳米粒子（AgNPs），并以0.2％、0.4％、0.6％、0.8％和1％的比例将其添加到聚偏氟乙烯（PVDF）溶液中进行静电纺丝。通过控制工艺参数，制备出具有树状结构的纳米纤维。本研究成功开发了含AgNPs的树状AgNPs/PVDF纳米纤维膜。通过紫外-可见吸收光谱对AgNPs溶液进行分析以确定AgNPs的尺寸，并对纳米纤维的形态、结构、疏水性、过滤性能和抗菌性能进行了评估。结果表明，AgNPs的大小约为10nm，枝状纤维和茎状纤维的平均直径分别约为30.8nm以及90nm-140nm。AgNPs的加入并没有改变PVDF纳米纤维膜的疏水性。AgNPs/PVDF纳米纤维膜的过滤效率为99.95〜99.97％，最低压降为137.5Pa。暴露于阳光下两周后，对金黄色葡萄球菌和大肠杆菌的细菌还原率（BR）均保持在99.6％以上的水平。综上所述，通过添加AgNPs和制备树状结构纤维，成功开发了一种具有高过滤性能和持久抗菌性能的空气过滤器。
图1.溶液的紫外-可见光谱
图2.溶液的粘度（a）和电导率（b）

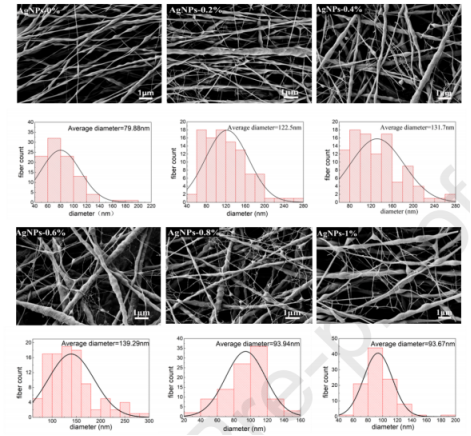

图3.纳米纤维的SEM图像和直径分布

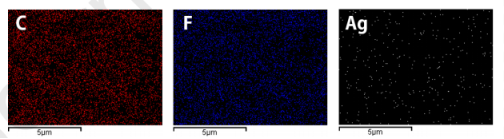

图4.AgNPs-0.4％/PVDF纳米纤维膜的EDS图像
图5.AgNPs/PVDF纳米纤维膜的XRD图谱
图6.AgNPs/PVDF纳米纤维膜的水接触角

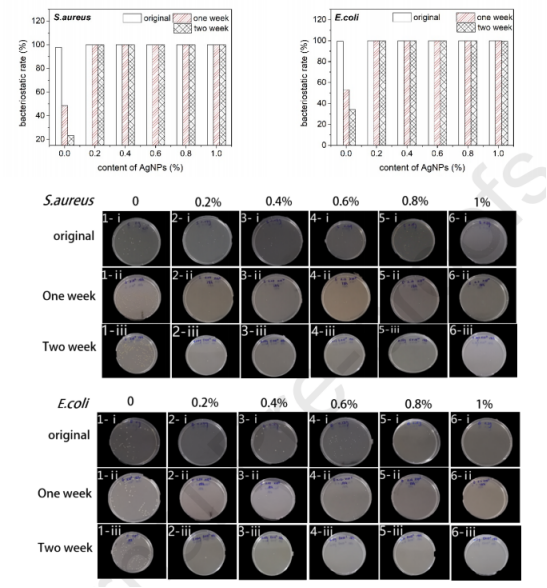

图7.纳米纤维膜的细菌还原率（BR）和抗菌效果图
图8.AgNPs/PVDF树状纳米纤维膜的孔径（a）和过滤性能（过滤效率（b），压降（b）和品质因数（c））
