DOI:10.1016/j.carbpol.2020.117461

在本研究中，通过静电纺丝法制备了非织造醋酸纤维素（CA）纳米纤维垫，并将CA纳米纤维掺入高压层压板（HPLs）芯层中。当CA的浓度为16wt％时，SEM图像显示CA纳米纤维毡的形貌最好，平均直径为654±246nm。当将CA纳米纤维垫掺入HPLs芯层时，所得HPLs复合材料的力学性能得到了显著改善。具体而言，纳米纤维毡增强HPLs复合材料的拉伸强度和断裂伸长率增加至40.8±1.1MPa和27.9±0.9％，分别比纯HPLs高出近6倍和4.4倍。此外，热重分析（TGA）结果显示，CA纳米纤维毡的加入显著提高了HPLs的阻燃性能。

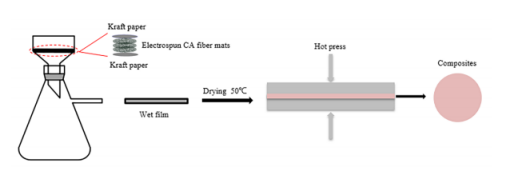

图1.HPL复合材料的制备过程示意图。

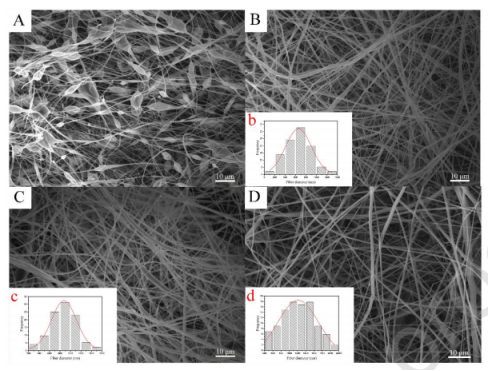

图2.在不同CA浓度下纳米纤维的代表性SEM图像和纤维直径分布图：（A）14wt％，（B，b）16wt％，（C，c）18wt％和（D，d）20wt％。

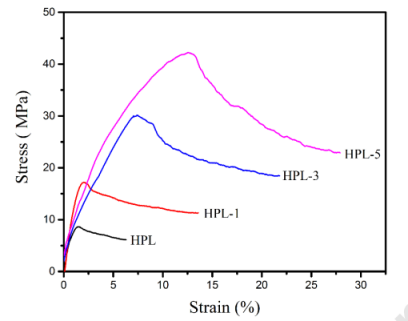

图3.含不同层CA纳米纤维毡的HPLs的典型应力-应变曲线（HPL，复合材料由上下牛皮纸组成；HPL-1，HPL和一层电纺CA纤维毡；HPL-3，HPL和3层电纺CA纤维垫；HPL-5，HPL和5层电纺CA纤维垫）。

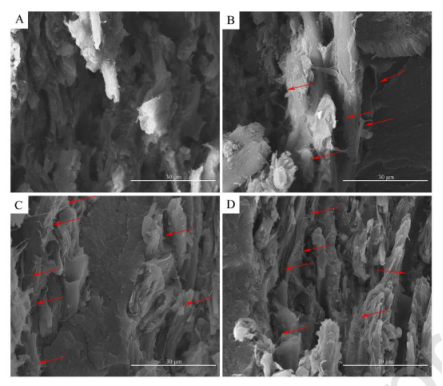

图4.含不同层CA纳米纤维毡的HPLs的断面SEM图像：（A）HPL，（B）HPL-1，（C）HPL-3，（D）HPL-5。

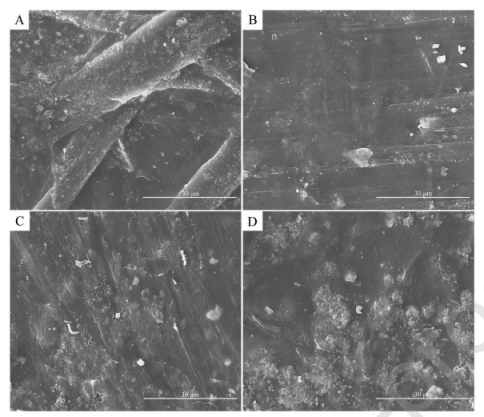

图5.热压后含不同层CA纳米纤维毡的复合材料的SEM图像：（A）HPL，（B）HPL-1，（C）HPL-3，（D）HPL-5。

图6.含不同层CA纳米纤维毡的HPLs的热稳定性（（a），样品的TGA曲线；（b），样品的DTG曲线）。

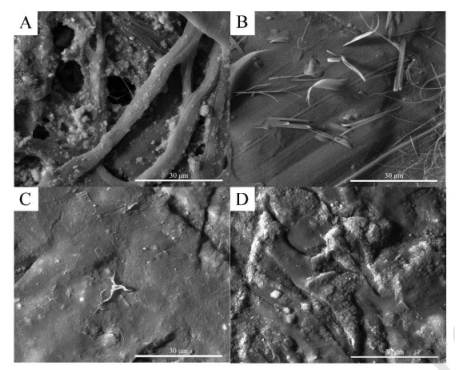

图7.在700℃下碳化的含不同层CA纳米纤维毡的复合材料的SEM图像：（A）HPL，（B）HPL-1，（C）HPL-3，（D）HPL-5。
