DOI: 10.1021/acsabm.0c00955

在本研究中，制备并表征了包含聚羟基链烷酸酯（PHA）或改性PHA（MPHA）和经处理的鱼鳞粉（TFSP）的可生物降解复合纳米纤维。在用水、酸和热（450℃）处理FSP后，通过研磨得到TFSP（20-80nm）。采用双轴进料的方法，通过静电纺丝工艺制备出TFSP/PHA和TFSP/MPHA的复合纳米纤维（长100-500nm）。TFSP具有较高的羟基磷灰石含量，适合作为复合材料的填料。TFSP的Ca/P比与人骨相似。粒径分析和扫描电子显微镜图像分析表明，与PHA/TFSP复合材料相比，MPHA/TFSP纳米纤维更均匀并且在基质中的结合更牢固。MPHA/TFSP试样的断裂拉伸强度随TFSP含量的增加而增强。断裂伸长率随TFSP浓度的增加而降低。水接触角随着PHA/TFSP和MPHA/TFSP纳米纤维膜中TFSP含量的增加而减小。TFSP增强了PHA/TFSP和MPHA/TFSP纳米纤维膜的亲水性，为细胞生长提供了更合适的环境。综上所述，该复合纳米纤维有望用于诸多生物医学应用中。

图1.FSP（蓝色）和热TFSP（红色）的TGA。

图2.（a）FSP和（b）TFSP的广角XRD图。

图3.（a）FSP和（b）TFSP的傅立叶变换红外光谱。

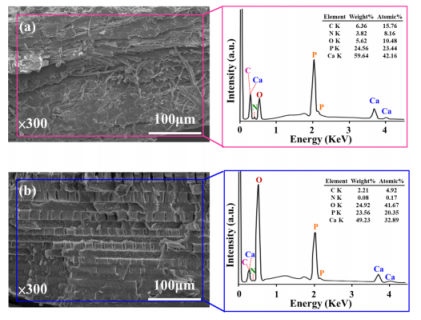

图4.（a）FSP和（b）TFSP的EDS分析。

图5.（a）PHA，（b）MPHA，（C）PHA/TFSP和（d）MPHA/TFSP的傅立叶变换红外光谱。

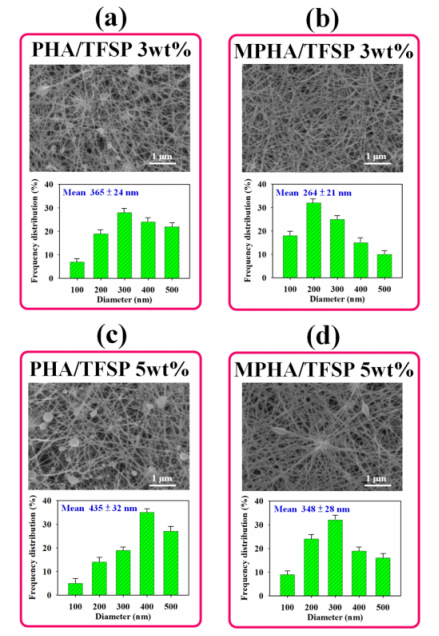

图6.（a）PHA/TFSP（3wt％），（b）MPHA/TFSP（3wt％），（c）PHA/TFSP（5wt％），和（d）MPHA/TFSP（5wt％）电纺纳米纤维的结构SEM图像，分布和直径。

图7.PHA、PHA/TFSP和MPHA/TFSP电纺纳米纤维的代表性应力-应变曲线。

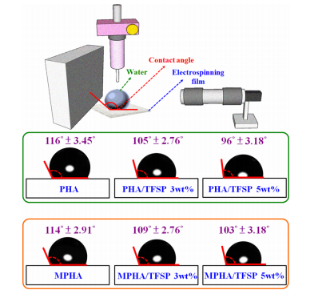

图8.PHA、MPHA及其复合材料电纺丝纳米纤维的接触角。

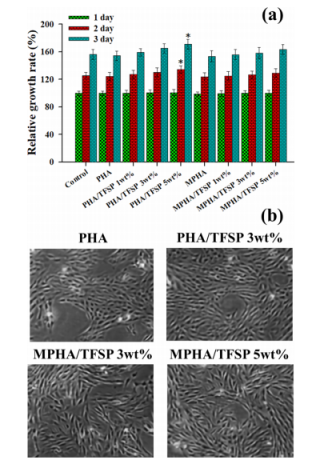

图9.（a）用MTT法测定PHA、MPHA、PHA/TFSP和MPHA/TFSP纳米纤维培养的小鼠成纤维细胞（L929细胞）的细胞活性。（b）培养2天后膜上L929细胞的倒置显微镜图像。所有数据均表示为至少三个独立实验的平均值±标准误差。使用t检验进行统计学分析，*p<0.05则存在显著性差异。
