DOI: 10.1039/d0ra08119a

在本文中，通过静电纺丝和后处理工艺成功制备了聚酮（PK）微/纳米纤维膜，并对其性能进行了研究。纤维膜的形态研究表明，静电纺丝过程中的环境湿度改变了纤维表面的粗糙度，而氯化钠的加入使纤维直径减小。特别是，表面粗糙度的变化是一个非常罕见且新颖的发现。此外，还分析了这一发现对膜性能的影响。通过原位表面还原法对纳米纤维膜进行改性。FT-IR光谱表明，通过该改性工艺成功地进行了还原改性，水接触角的测定结果表明改性工艺提高了润湿性。DSC和TGA分析表明，微/纳米纤维膜具有较高的熔点和热分解温度。力学性能测试表明，PK微/纳米纤维膜具有较高的机械强度，而且通过控制纤维形态可以很容易地提高机械强度。综上所述，PK微/纳米纤维膜在有机耐溶剂膜、高安全性电池隔膜、油水分离等领域具有广阔的应用前景。

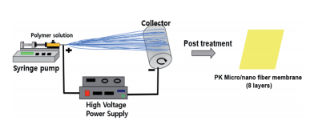

图1.制备PK微/纳米纤维膜的示意图。

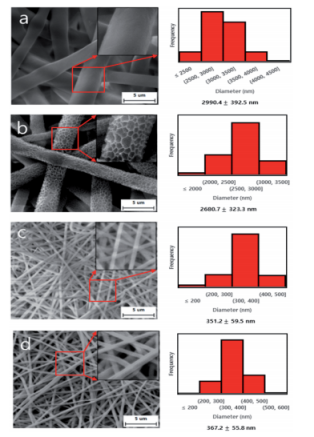

图2.PK微/纳米纤维膜的SEM图像（5000倍）及其放大图像（10000倍）和直径分布：（a）PK-LH，（b）PK-HH，（c）PK-NaCl，（d）rPK-NaCl。

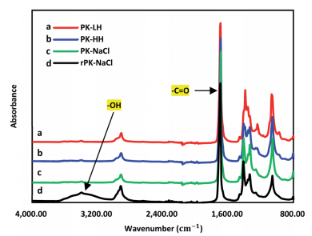

图3.PK微/纳米纤维膜的FT-IR。

图4.PK微/纳米纤维膜的接触角：（a）PK-LH，（b）PK-HH，（c）PK-NaCl，（d）rPK-NaCl。

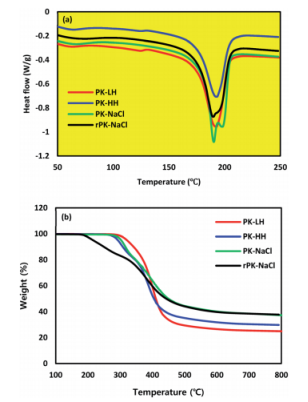

图5.PK微/纳米纤维膜的热分析：（a）不同PK微纤维/纳米纤维膜的DSC曲线，（b）不同PK微纤维/纳米纤维膜的TGA曲线。

图6.PK微/纳米纤维膜的拉伸强度。
