DOI: 10.1016/j.reactfunctpolym.2020.104808

纳米级可生物降解纤维与植物提取物的结合引起了人们越来越多的关注。在这项工作中，通过静电纺丝开发了基于壳聚糖（CS）、聚环氧乙烷（PEO）、纤维素纳米晶体（CNC）和阿拉伯树胶提取物的纳米纤维。首先，对聚合物配方和静电纺丝参数进行了优化，得到了平均直径为80nm的纳米纤维。将CNC成功引入优化的CS/PEO共混物中，并通过FESEM、ATR-FTIR、TGA、XRD、WVTR和WCA对膜进行了表征。CNC的添加提高了纳米纤维的物理完整性、形态、直径、水蒸气透过率和热性能。将阿拉伯树胶引入最佳CS/PEO/CNC系统后，抗菌作用相对保持，而对某些真菌的抗真菌活性增强，这表明其对多种微生物有很好的抑制作用，对防治感染至关重要。所有已开发的系统在非肿瘤细胞中均未显示出细胞毒性，表明其具有良好的生物相容性。最后，观察到阿拉伯树胶提取物连续释放24小时，证实了其持续作用，这有助于加速愈合过程，同时减少了敷料的更换频率。总体而言，本研究所开发的纳米纤维有望用作伤口护理应用中的局部药物输送系统。

图1.具有不同CNC浓度的CS/PEO纳米纤维的FESEM图像：0（A），0.1（B），0.5（C），1（D）和2（E）％（w/v）及其各自的直径分布直方图。不同放大倍率下的FESEM图像，从左到右：50000x（2µm）和100000x（1µm）。通过静电纺丝0（F）和1（G）％（w/v）CNC制备的CS/PEO纳米纤维膜（从铝箔上剥离）。

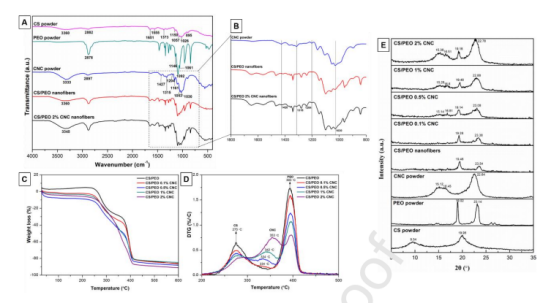

图2.CS、PEO和CNC粉末，CS/PEO纳米纤维以及2％CNC负载CS/PEO纳米纤维的ATR-FTIR光谱（A）和缩放光谱（B）。具有不同CNC浓度的电纺CS/PEO的TGA曲线（C）和一阶导数（DTG）曲线（D）。CS、PEO和CNC粉末以及具有不同CNC浓度（0、0.1、0.5、1和2％（w/v））的CS/PEO纳米纤维的XRD衍射图（E）。

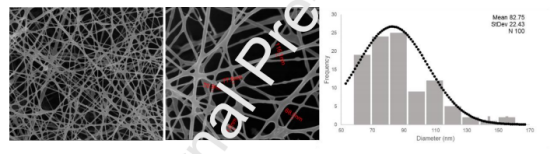

图3.含6mg/mL阿拉伯树胶提取物的CS/PEO/1％CNC纳米纤维的FESEM图像和直径分布直方图。在不同放大倍率下的FESEM图像，从左到右：20000x（5µm）和50000x（2µm）。

图4.含有阿拉伯树胶的PECF溶液的吸收光谱（A）以及天然阿拉伯树胶提取物从纳米纤维膜到溶液的释放曲线，历时24小时（B）。
