DOI: 10.1007/s00289-020-03528-2

分别通过化学还原法和静电纺丝法合成了Ag纳米颗粒（AgNPs）和Ag/聚乙烯醇（PVA）纳米纤维复合材料。Ag/PVA纳米纤维复合材料中AgNPs的填充量为0.025至0.125g。使用X射线衍射（XRD）分析了粉末状AgNPs的结构、晶体尺寸和晶格参数。采用傅里叶变换红外（FTIR）光谱测定了样品的官能团。利用扫描电子显微镜（SEM）和透射电子显微镜（TEM）观察Ag/PVA复合材料的纤维直径、粒径和纳米粒径分布。XRD分析表明，AgNPs的直径约为18.9nm，与TEM观察结果一致。FTIR分析表明，对于AgNPs质量变化的所有复合物中均存在Ag-O官能团，如490-510cm-1处的峰值所示。该官能团的出现证实了复合物中AgNPs的存在。SEM和TEM分析表明，Ag/PVA纳米纤维的直径从150.5（AgNPs质量为0.025g）增加到190.5nm（AgNPs质量为0.125g）。AgNPs成功分散在PVA聚合物基质网络中，并在其中一些网络点上发生了团聚。

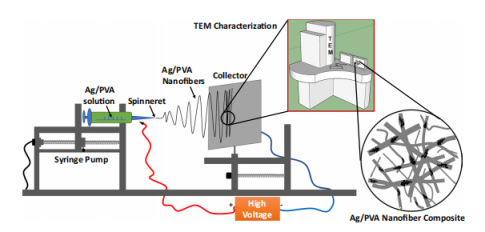

图1.Ag/PVA纳米纤维的制备、表征和AgNPs分布模式的示意图

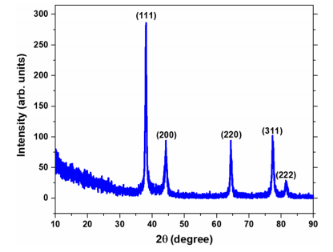

图2.所制备的AgNPs粉末的XRD图谱

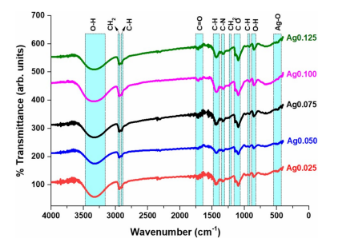

图3.Ag/PVA纳米纤维复合材料的FTIR官能团分布

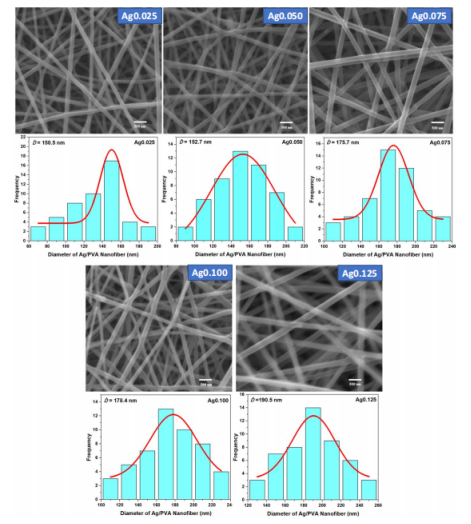

图4.Ag/PVA纳米纤维的SEM显微照片和直径直方图：Ag0.025，Ag0.050，Ag0.075，Ag0.100和Ag0.125样品

图5.静电纺丝时间分别为10、30和50分钟的Ag/PVA纳米纤维的SEM显微照片

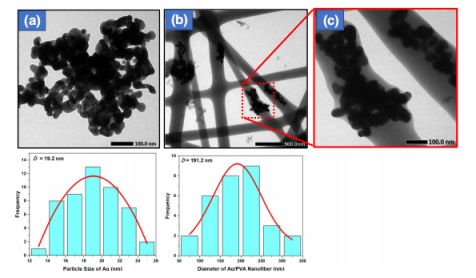

图6.a）AgNPs和Ag/PVA纳米纤维样品Ag0.125的TEM形态和尺寸分布直方图，b）比例尺为500nm，c）比例尺为100nm
