DOI: 10.1016/j.jhazmat.2021.125043

抗菌剂治疗是非常必要的，以防止由于微生物引起的疾病而导致的空气传播感染。银纳米线（AgNW）因其优异的抗菌性能而被越来越多地应用于空气过滤器中。在这项研究中，将AgNWs（直径115nm，长度4-50μm）电喷涂在通过静电纺丝制备的聚丙烯腈（PAN）纤维表面上。通过将试验细菌和病毒颗粒雾化并对流输送到纤维中，测试了AgNW涂覆纤维的过滤效率。然后，将过滤在纤维上的颗粒进行培养，以评估其抗菌和抗病毒能力。AgNW涂覆30分钟后，纤维的总过滤效率从92-96.5％（在2.5cm/s的气流速度下）提高到98.3-99.6％（面密度=2.352μg/1cm2过滤器表面积），而不会压降。AgNW涂覆30分钟可将对金黄色葡萄球菌的抑菌效率显著提高至98.0±1.1％，对蜡状芽孢杆菌的抑菌效率为95.2±2.6％，藤黄微球菌的抑菌效率为93.7±1.5％，噬菌体MS2的抑菌效率为72.5±1.9％。

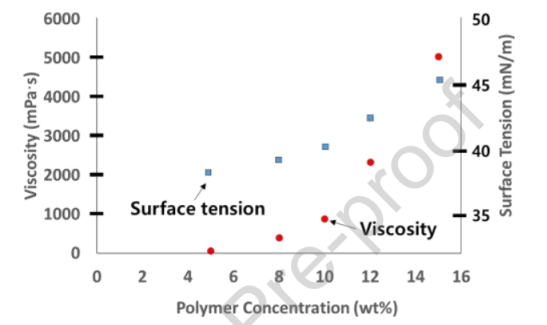

图1.聚合物浓度对粘度和表面张力的影响

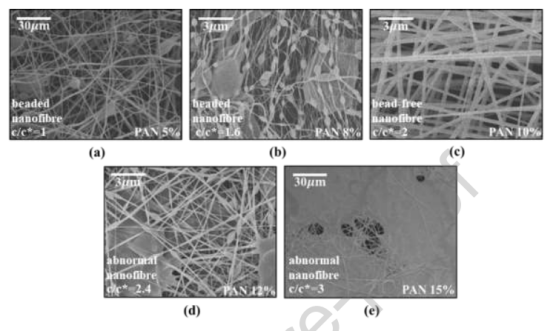

图2.具有不同PAN浓度的电纺纳米纤维网的FESEM图像：（a）5％，（b）8％，（c）10％，（d）12％和（e）15％

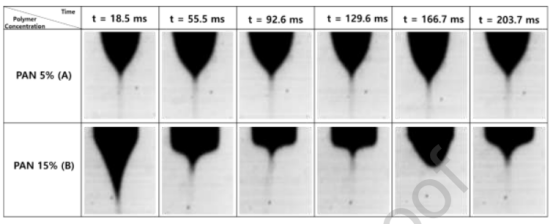

图3.5％和15％溶液的高速照相机图像

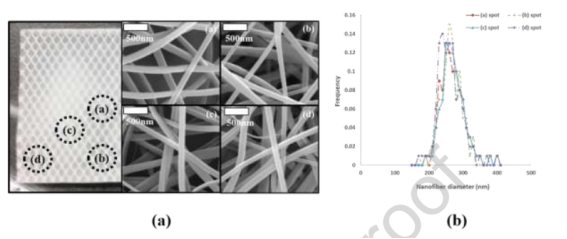

图4.PAN浓度为10％的静电纺丝纳米纤维网，（a）纤维网FESEM图像的四个不同部分，（b）不同部分的纤维尺寸

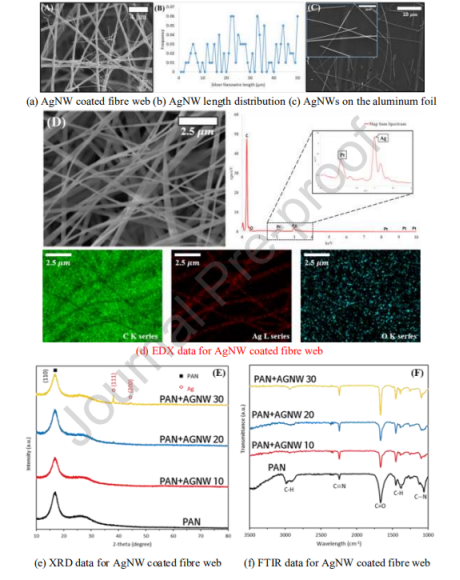

图5.电喷雾前后AgNW的FESEM图像以及EDX、XRD和FTIR数据

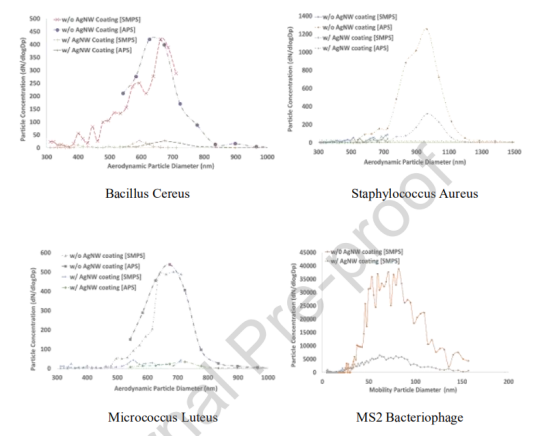

图6.AgNW涂层前后纤维网的粒度分布
