DOI: 10.1016/j.ijhydene.2020.12.131

静电纺丝（ES）是合成一维（1D）纤维材料最可靠的方法。纤维材料因其特有的性能而备受关注。对于氢燃料的高效生产而言，电催化水裂解是生产纯氢的最好方法之一。但是逆析氧反应（OER）在实际应用中也很常见。到目前为止，贵金属基催化剂已经商业化。与贵金属相关的一些缺点限制了其商业用途。为了解决这个问题，在本文中，研究者通过ES方法合成了一维（1D）水合多孔磷酸钴纤维网络，并首次在碱性和中性介质中充当OER的电催化剂，当电流密度为10 mA cm-2时，其超电势分别为245和457mV，显示出惊人的稳定性。

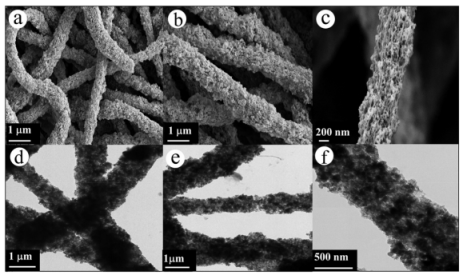

图1.（a-f）水合磷酸钴纤维的低倍和高倍放大FE-SEM图像（a-c）以及HR-TEM图像（d-f）。

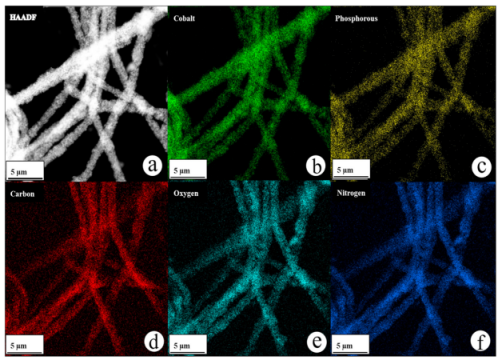

图2.（a-f）“a”为HAADF图片；“b-f”分别为钴、磷、碳、氧和氮的元素映射结果。

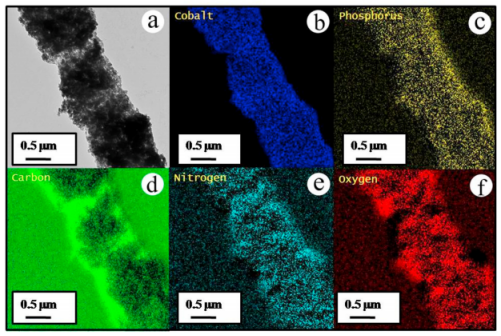

图3.（a-f）“a”为亮场图像；“b-f”分别为钴、磷、碳、氮和氧的EELS元素映射。

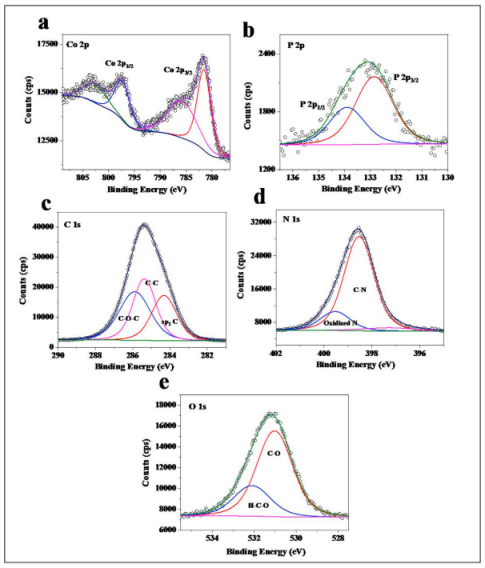

图4.（a-e）分别为磷酸钴超细纤维中Co2p、P2p、C1s、N1s和O1s的XPS光谱。

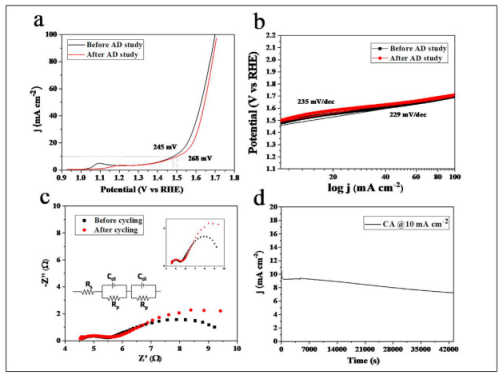

图5.（a-d）“a”为LSV曲线；“b”为对应的Tafel斜率值；“c”分别为AD研究之前和之后的阻抗图，“d”为稳定性研究。

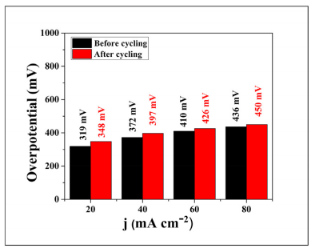

图6.超电势值与在1M KOH中观察到的电流密度的比较。

图7.（a-b）“a”为选择的非法拉第区域，用于以10、30和60 mV/s的不同扫描速率测定双层电容；“b”为相应的斜率，显示了由ja-jc计算出的Cdl值。

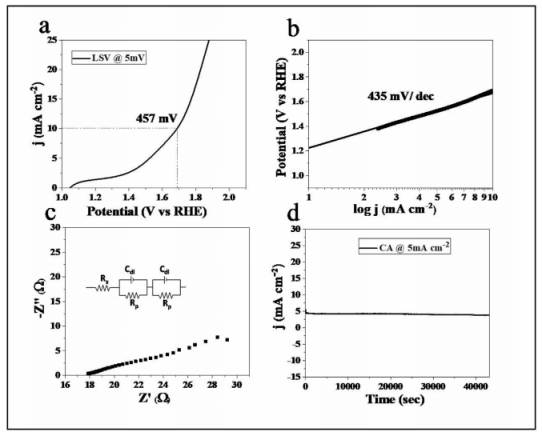

图8.（a-d）“a”为LSV曲线；“b”为Tafel斜率；“c”为阻抗曲线，“d”为稳定性研究曲线。
