DOI: 10.2147/IJN.S266692
如今，伤口的发展及其副作用已成为医学研究中的一道难题。基于水凝胶的敷料具有保持伤口床清洁的能力，并为伤口愈合提供适当的水分、组织相容性和抗菌效果，因此是该目的的最佳选择。另一方面，铜及其化合物作为作为一种抗菌物质已在实验中使用多年。截至目前为止，已经进行了各种研究以确定该元素的抗菌特性，这些研究均显示出其对感染的显著影响。采用静电纺丝技术将铜引入聚合物静电纺丝中，成功制备了壳聚糖/聚乙烯醇/铜纳米纤维。该双层膜由作为保护层的含铜纳米粒子的聚乙烯醇和壳聚糖，以及作为第二层的聚乙烯吡咯烷酮（PVP）纳米纤维组成，后者与受损细胞相邻。采用TGA、FT-IR、TEM、SEM-EDS和X射线粉末衍射对所制备的纳米纤维进行表征。通过对一些革兰氏阳性和革兰氏阴性细菌的生物学测试证明了纳米纤维的抗菌效果。最后，制备水凝胶制剂以评估其对大鼠开放性伤口愈合过程的影响。在这项研究中，来自SEM、TEM、EDS和XRD的数据证实了具有纳米直径的均匀纤维的形成以及在电纺纳米纤维上存在Cu纳米颗粒。观察到铜对所有选定细菌的抗菌活性，但革兰氏阳性细菌较革兰氏阴性细菌敏感。结果表明，本研究制备的水凝胶伤口敷料能有效地护理伤口愈合早期的开放性伤口，防止长时间开放性伤口的发生。

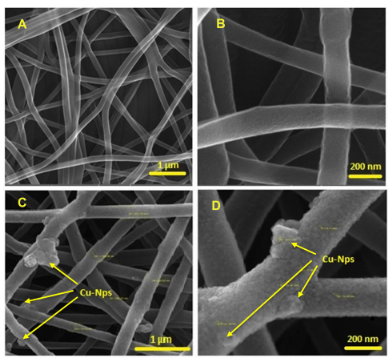

图1.PVA/CS（A，B）和PVA/CS/CuNPs纳米纤维（C，D）的SEM图像。

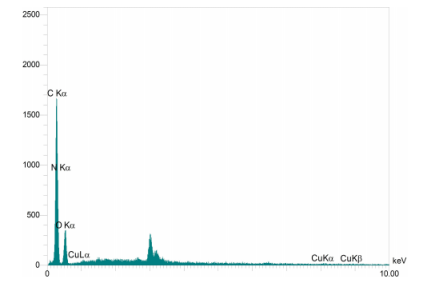

图2.PVA/CS/CuNPs纳米纤维的EDX光谱。
图3.PVA/CS/CuNPs纳米纤维的TEM图像。

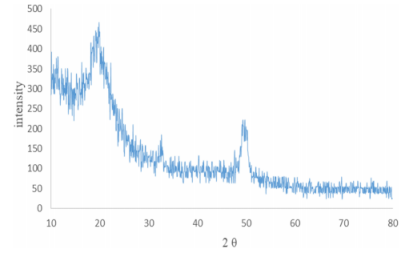

图4.PVA/CS/Cu纳米纤维的XRD图。

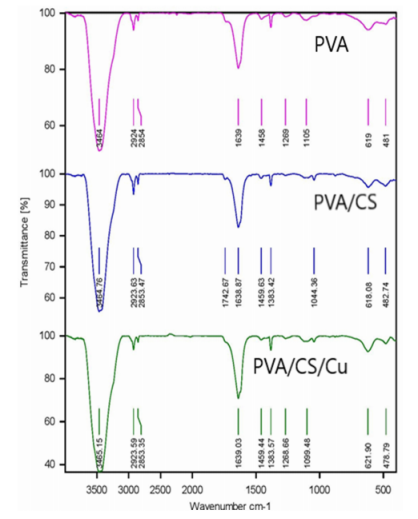

图5.PVA、PVA/CS和PVA/CS/CuNPs纳米纤维的FT-IR光谱。

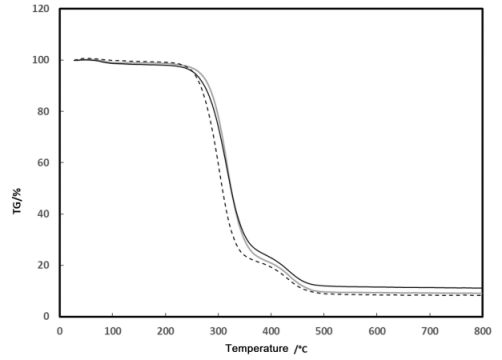

图6.PVA（灰色实线）、PVA/CS（虚线）和PVA/CS/Cu纳米纤维（黑色实线）的TGA曲线。

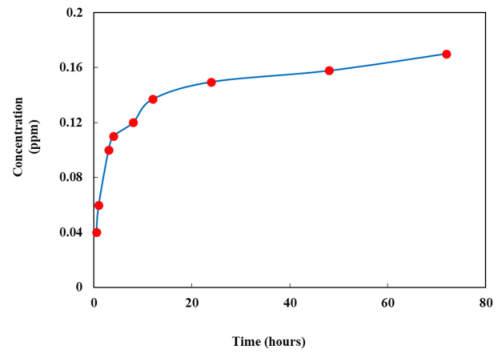

图7.铜释放测试与时间的关系。

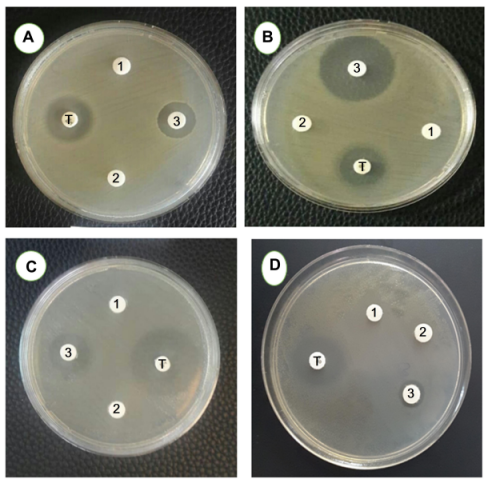

图8.抗菌药敏纸片扩散试验。（A）大肠杆菌，（B）蜡状芽孢杆菌，（C）金黄色葡萄球菌和（D）铜绿假单胞菌，其中1）PVA，2）PVA/CS，3）PVA/CS/CuNPs和T）四环素（对照）。

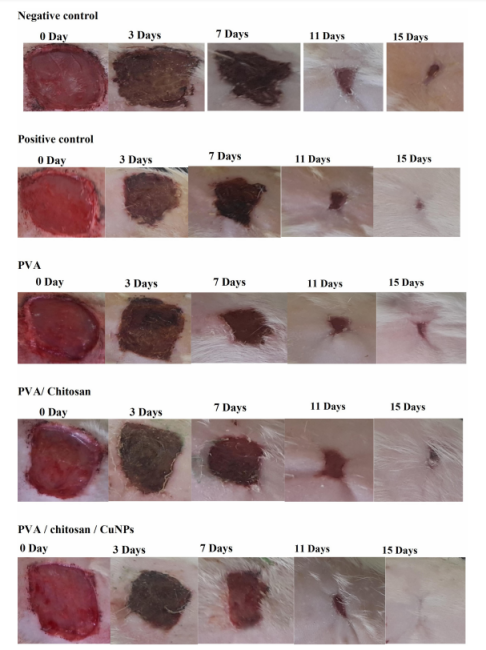

图9.成年雄性白化病大鼠伤口的体内结果。第0、3、7、11和15天，阳性对照、阴性对照、PVA、PVA/CS和PVA/CS/CuNPs所有五组大鼠的伤口区域图像。

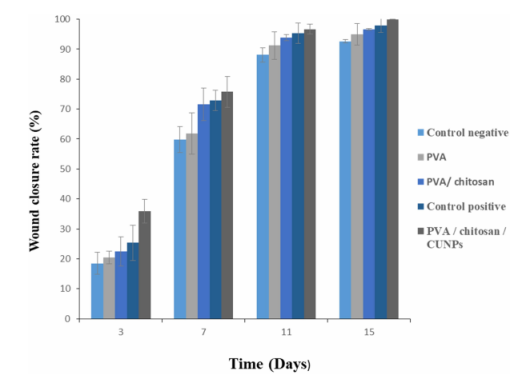

图10.阳性对照、阴性对照、PVA、PVA/CS和PVA/CS/CuNPs的伤口闭合百分比。
