DOI: 10.1007/s12221-021-9097-y

在本研究中，采用连续静电纺丝、化学镀银和水热反应制备了一种新型聚丙烯腈/Ag/ZnO（PAN/Ag/ZnO）微孔膜。系统研究了PAN/Ag/ZnO膜的形貌和结构以及在可见光照射下对罗丹明B溶液的光催化性能。结果表明，在不同浓度的生长液中，制备了具有六角纤锌矿结构的ZnO纳米棒和ZnO纳米片。可见光光催化性能测试表明，ZnO纳米棒比ZnO纳米片具有更高的光催化效率。辐照6小时后，仅含2mg ZnO纳米棒的PAN/Ag/ZnO膜对RhB溶液的降解率达到98％。经过5次重复实验，其性能没有明显下降。通过化学镀银可以增强材料的光催化性能。与未镀银样品相比，添加银不仅使微孔膜生长出更多的ZnO，而且通过形成Ag-ZnO金属-半导体界面大大提高了其可见光光催化性能。

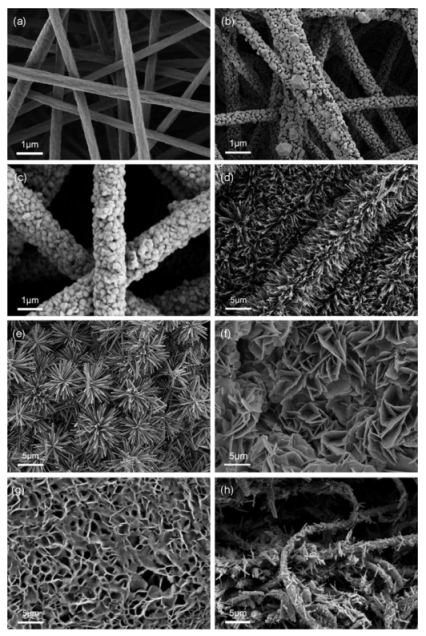

图1.PAN纳米纤维膜（a），镀银PAN纳米纤维膜（b），含ZnO生长点的镀银PAN纳米纤维膜（c）和具有不同形貌纳米ZnO的PAN/Ag/ZnO膜的SEM图像：（d）由溶液1制备的ZnO纳米棒阵列（ZnO-1），（e）由溶液2制备的ZnO纳米棒花（ZnO-2），（f）由溶液3制备的ZnO纳米片（ZnO-3），（g）由溶液4制备的ZnO纳米片（ZnO-4），未镀银ZnO-1的SEM图像（h）。

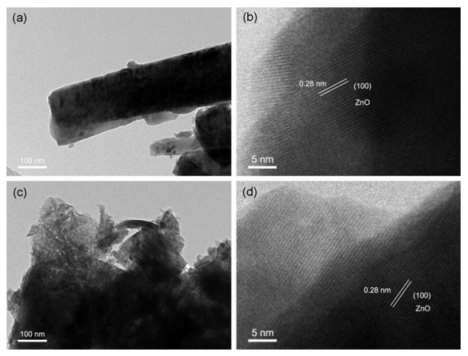

图2.ZnO纳米棒（a，b）和ZnO纳米片（c，d）的TEM和HRTEM图像。

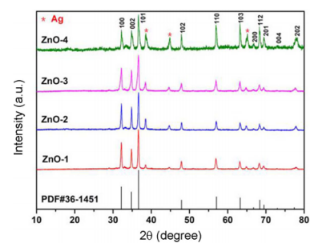

图3.用于研究晶体结构的XRD光谱。

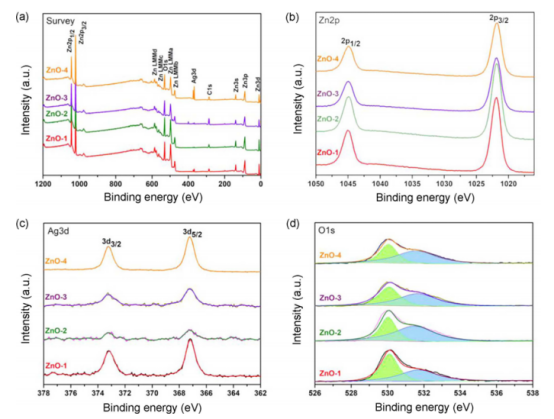

图4.ZnO结构的XPS光谱：（a）全扫描，（b）Zn2p，（c）Ag3d，和（d）O1s。

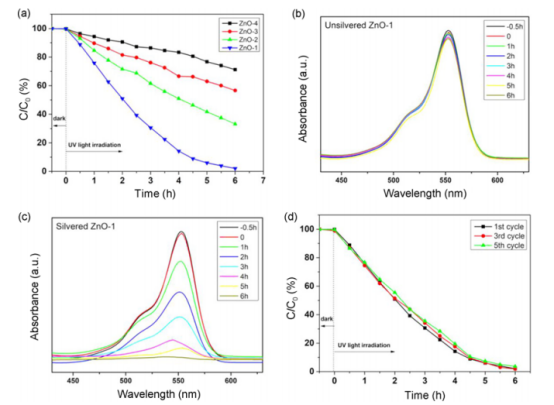

图5.四种样品的浓度随时间的变化（a），RhB吸收光谱：镀银ZnO-1（b）和未镀银ZnO-1（c），以及ZnO-1对RhB降解的可重复使用性（d）。
