DOI: 10.1002/app.50465

近年来，具有能量储存和转化潜力的相变材料（PCM）引起了人们的广泛关注，尤其是在热能储存领域。但是，PCMs的不稳定性和易泄漏性限制了其广泛应用。本研究采用熔融同轴静电纺丝法制备了以1-十四醇（TD）为核，聚偏氟乙烯（PVDF）为壳的核-壳纤维，并对其进行了改进，将由结晶紫内酯（CVL）和双酚A（BPA）组成的染料添加到核中，从而使纤维具有可逆热致变色的功能。在制备过程中，NaCl的加入可以调节纤维的形态并增强其力学性能。通过调节壳溶液的浓度和核溶液的流速，当聚合物浓度为24wt％，核进料速度为0.4ml/h时，可制备出高强度可逆热致变色纤维。这些纤维的潜热高达88.71J/g。此外，加热时其颜色可以从蓝色变为白色，转变温度约为38℃。100次热循环试验表明，该纤维具有很强的热稳定性和热致变色性能。

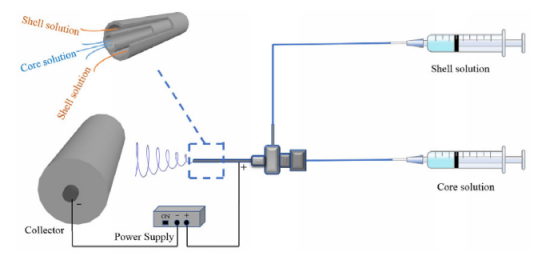

图1.同轴静电纺丝技术示意图[颜色图可在wileyonlinelibrary.com上查看]

图2.PVDF@TD的FE-SEM图像，其中核进料速度为0.3ml/h，PVDF浓度（wt％）为（a）22％；（b）24％；和（c）26％

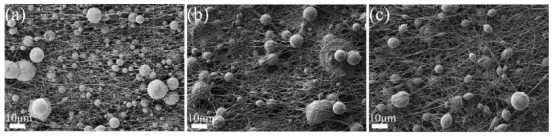

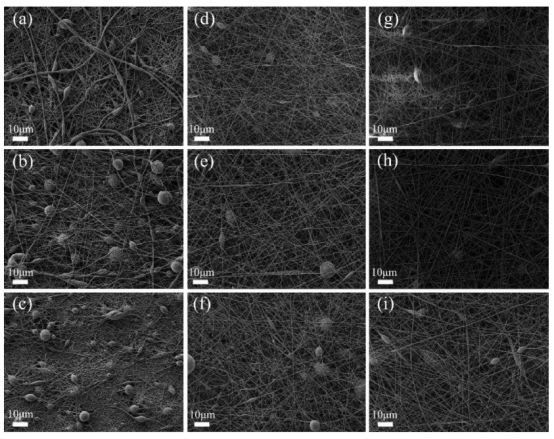

图3.具有不同PVDF浓度（wt％）的PVDF-NaCl@TD的FE-SEM图像：（a-c）22％；（d-f）24％；（g-i）26％；不同核进料速度的样品：（a，d和g）0.3ml/h；（b，e和h）0.4ml/h；（c，f和i）0.5ml/h

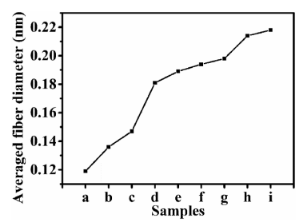

图4.在不同条件下制备的PVDF-NaCl@TD的直径分布

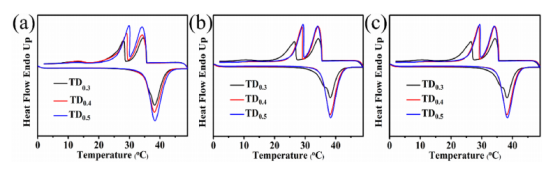

图5.具有不同核进料速度和PVDF浓度（wt％）的PVDF-NaCl@TD的差示扫描量热曲线：（a）22％；（b）24％；（c）26％[颜色图可在wileyonlinelibrary.com上查看]

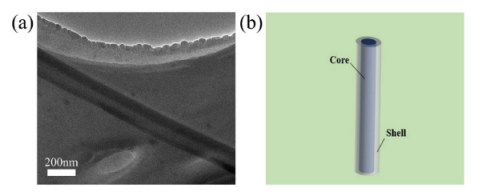

图6.（a）PVDF-NaCl@CBT-V0.4的透射电子显微镜图像；（b）核-壳结构模型[颜色图可在wileyonlinelibrary.com上查看]

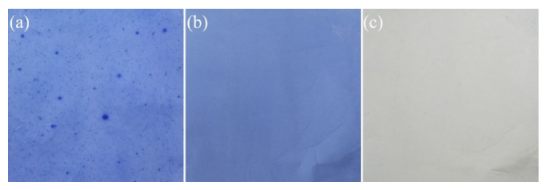

图7.PVDF-NaCl@CBT膜的图像，其核进料速度为（a）在15℃下为0.5ml/h。（b）在15℃下为0.4ml/h；（c）在45℃下为0.4ml/h[颜色图可在wileyonlinelibrary.com上查看]

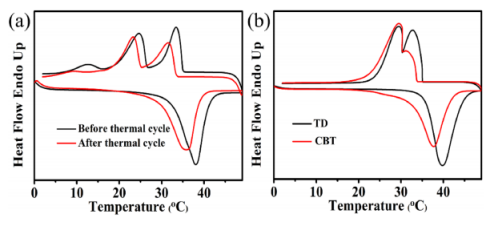

图8.（a）100次循环前后的PVDF-NaCl@CBT-V0.4，以及（b）TD和CBT的差示扫描量热曲线。[颜色图可在wileyonlinelibrary.com上查看]

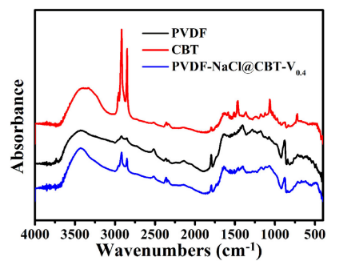

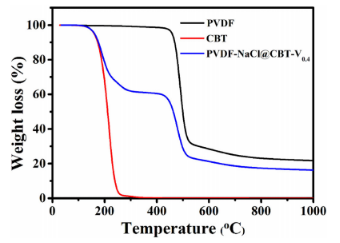

图9.PVDF、CBT和PVDF-NaCl@CBT-V0.4的热重分析曲线[颜色图可在wileyonlinelibrary.com上查看]

图10.PVDF、CBT和PVDF-NaCl@CBT-V0.4的傅立叶变换红外光谱[颜色图可在wileyonlinelibrary.com上查看]

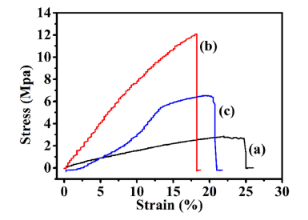

图11.（a）PVDF纳米纤维；（b）含0.02wt％NaCl的PVDF纳米纤维；（c）PVDF-NaCl@CBT-V0.4非织造垫的应力-应变曲线[颜色图可在wileyonlinelibrary.com上查看]
