DOI: 10.3390/molecules26030518

将木质素（自然界中含量第二丰富的聚合物）与纳米结构化合物（例如树枝状聚合物）共混，不仅可以增加木质素的价值，而且可以扩大其在各个领域的应用。在这项研究中，首次采用溶液静电纺丝技术制备了针叶木硫酸盐木质素/聚酰胺基胺树枝状聚合物（PAMAM）共混物，以生产无珠纳米纤维垫。通过扫描电子显微镜、傅立叶变换红外（FTIR）光谱、ζ电位和热重分析对纤维垫进行了表征。通过FTIR和粘度测定验证了PAMAM中木质素官能团和大量氨基之间的化学分子间相互作用。这些相互作用增强了木质素/PAMAM垫的力学和热特性，表明其在膜、过滤、药物控释等方面具有广阔的应用前景。

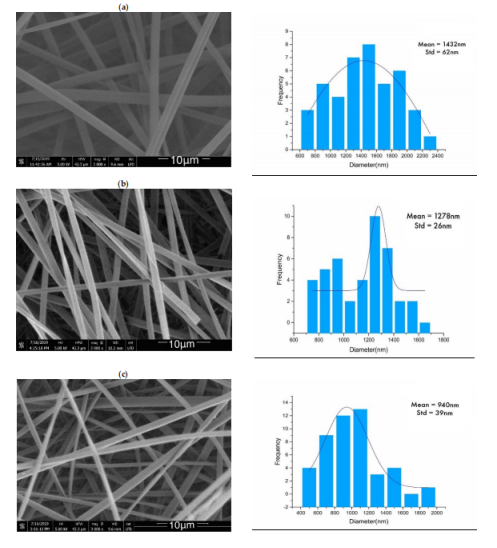

图1.（a）木质素，（b）木质素/PAMAM1wt％，（c）木质素/PAMAM2wt％的SEM。

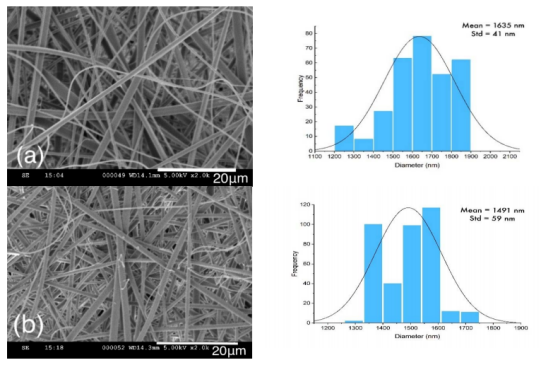

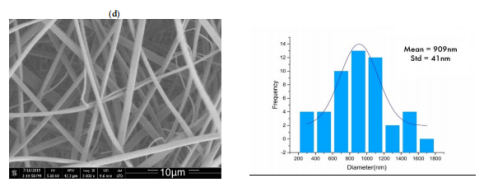

图2.（a）木质素，（b）木质素/PAMAM，（c）热固性木质素和（d）热固性木质素/PAMAM的SEM，以及相应的纤维直径分布。

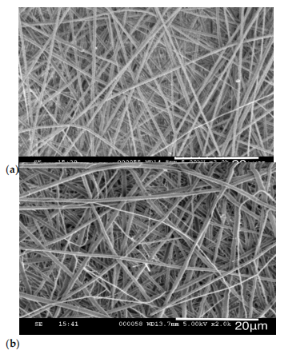

图3.（a）稳定的木质素和（b）稳定的木质素/PAMAM的SEM。

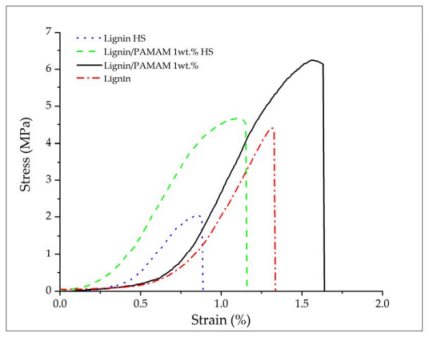

图4.木质素和木质素/PAMAM静电纺丝垫在热定形处理前后的应力应变响应。在变形初期观察到非常轻微的纤维滑移。垂直线表示每个试验中的断裂开始（材料失效）。

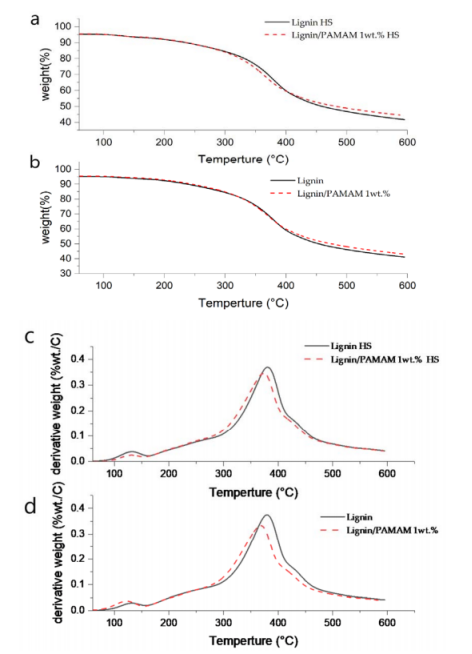

图5.（a）热固性（HS）样品和（b）未经处理样品的TG，（c）热固性（HS）样品的DTG，以及木质素和木质素/PAMAM树状聚合物的未处理样品曲线。

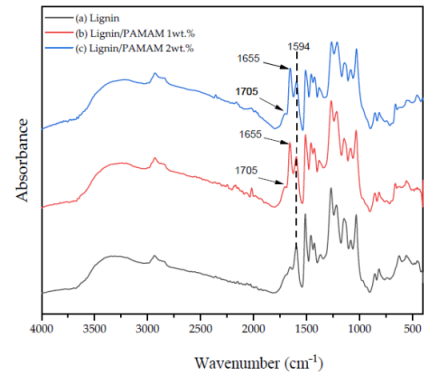

图6.（a）木质素，（b）木质素/PAMAM1wt％和（c）木质素/PAMAM2wt％的FTIR光谱。

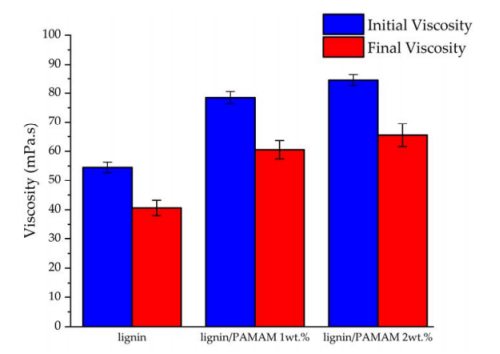

图7.木质素和木质素/PAMAM溶液的粘度；初始粘度和最终粘度分别为t=0和5天后的粘度。

图8.5天后，（a）木质素和（b）木质素/PAMAM1wt％的SEM图像和直径分布。

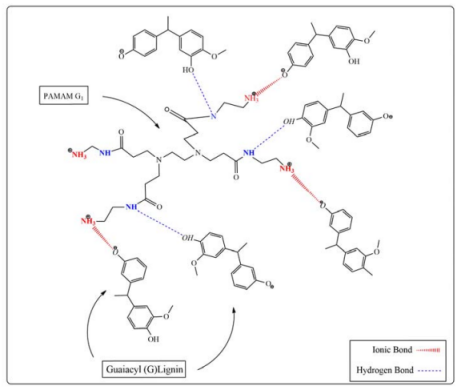

图9.木质素和PAMAM之间可能的离子键和氢键。
