DOI: 10.1016/j.ijbiomac.2021.01.085

组织粘合剂已被开发用于密封手术中受损的组织。其中，片状粘合剂在湿润条件下需要较长的时间才能粘附到生物组织上。为了解决这一临床问题，研究者使用静电纺丝技术制备了一种基于癸基（C10）改性阿拉斯加鳕鱼明胶（C10-ApGltn）的组织粘合纤维片（AdFS）。对AdFS进行紫外线（UV）照射，通过引入亲水性官能团来提高AdFS与湿生物组织之间的亲和力。紫外线辐照AdFS（UV-C10-AdFS）在潮湿条件下2分钟内可牢固地附着在猪胸膜上，与原始ApGltn（Org-ApGltn）片材相比，其破裂强度更高。苏木精-伊红染色切片显示，即使在测定破裂强度后，猪胸膜表面仍保留了致密的UV-C10-AdFS层。此外，UV-C10-AdFS具有出色的细胞相容性，并能够有效支持L929细胞的生长。UV-C10-AdFS是一种密封湿生物组织的有前途的粘合材料。

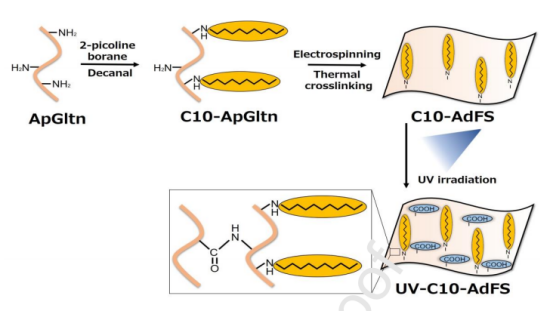

图1.UV-C10-AdFS的制备过程示意图。

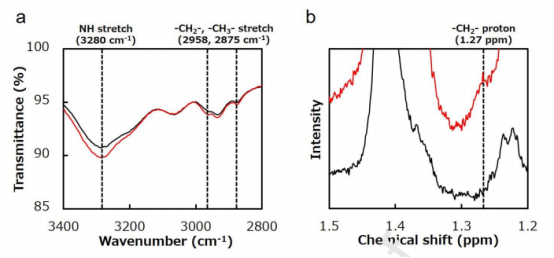

图2.C10-ApGltn的表征。（a）所合成C10-ApGltn的FT-IR光谱和（b）1H-NMR光谱：Org-ApGltn（黑线）和C10-ApGltn（红线）。

图3.不同条件下AdFS的表征。（a）Org-和C10-AdFS在紫外线照射60分钟之前或之后的SEM图像。（b）施加水滴1s后，具有不同紫外线照射时间的Org-和C10-AdFS的水接触角。（c）在紫外线照射60分钟之前或之后，Org-和C10-AdFS的水接触角图像。（d）具有不同紫外线照射时间的Org-和C10-AdFS的拉伸强度和（e）杨氏模量。（f）在37℃的盐水中浸泡24小时后，在紫外线照射60分钟之前或之后，Org和C10-AdFS的溶胀率。（g）在紫外线照射60分钟之前（实线）和之后（虚线）C10-AdFS的XPS分析。在拉伸强度测量和水接触角测量中使用的样品是Org-AdFS（黑色），UV-Org-AdFS（绿色），C10-AdFS（蓝色）和UV-C10-AdFS（红色）。数据显示为三个样本（n=3）的平均值±标准差。*p＜0.05，N.S.p＞0.05。

图4.AdFSs在猪胸膜上的破裂强度。（a）C10-AdFS的破裂强度随紫外线照射时间的变化。在AdFS水合2分钟后进行测定。（b）不同水合时间下每种AdFS的破裂强度。用紫外线照射UV-AdFSs长达60分钟。（c）爆裂强度测定后，Org-、UV-Org-、C10-和UV-C10-AdFS的组织学观察。横截面是整个（顶部）猪胸膜及其上表面（底部）。比例尺为1mm（顶部）和50µm（底部）。用紫外线照射UV-AdFSs长达60分钟。在AdFS水合2分钟后进行测定。（d）在UV-Org-和C10-AdFS的爆裂强度测定中观察到的断裂模式（n=3）。（e）破裂时UV-Org和C10-AdFS的照片。图像中显示了AdFS（S），组织（T）和缺损（D）。破裂强度测定中使用的样品是Org-AdFS（黑色），UV-Org-AdFS（绿色），C10-AdFS（蓝色）和UV-C10-AdFS（红色）。数据显示为三个样本（n=3）的平均值±标准差。*p＜0.05。

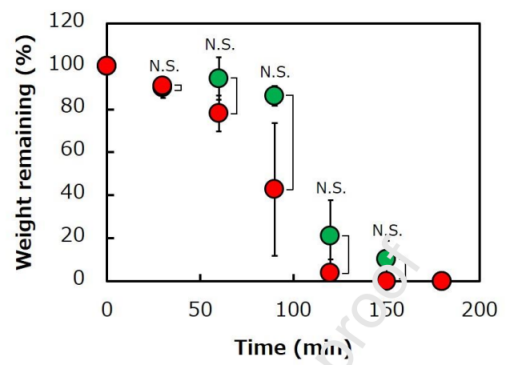

图5.UV-AdFSs在胶原酶溶液中的降解行为。绿色和红色圆圈表示UV-Org-和UV-C10-AdFS。数据表示为三个样本（n=3）的平均值±标准差。N.S.p＞0.05。

图6.UV-AdFSs的细胞相容性。（a）用UV-AdFSs的裂解物培养24小时的L929细胞的活性。（b）在AdFSs上培养24小时的L929细胞的增殖。（c）在AdFSs上培养24小时的L929细胞的肌动蛋白/DAPI染色。比例尺为10µm。数据表示为三个样本（n=3）的平均值±标准差。**p＞0.05。
