DOI: 10.1016/j.ijbiomac.2021.01.158

在肝组织工程中，提高支架材料的细胞生长和增殖能力是非常重要的。本研究提出了一种对聚己内酯（PCL）/壳聚糖（Cs）纳米纤维进行表面修饰的新方法，以使其更好地应用于肝组织工程。壳聚糖的半乳糖基化以三种方式进行。FE-SEM、FTIR、NMR和DSC分析证实了均匀纳米纤维中半乳糖的存在及其结晶度的降低。通过接触角确认支架的疏水性，研究发现半乳糖基化电纺丝支架的最大接触角为82.22± 2°，而原支架的最大接触角为98.52± 4°。支架在PBS中的降解结果表明，半乳糖基化电纺丝支架的降解速率最高。通过对HepG2细胞的培养，以及SEM和MTT分析表明，半乳糖的存在显著促进了细胞的生长和增殖，且无任何毒性。浸渍法更好地改善了肝细胞的生长能力。此外，半乳糖基化法会产生一定的粗糙度，相比之下，原位半乳糖基化法的效果更好，尤其是对于体内试验而言。

图1.乳糖酸、壳聚糖和半乳糖基化壳聚糖粉末的FT-IR光谱。

图2.壳聚糖、乳糖酸和半乳糖基化壳聚糖粉末的1H NMR光谱（半乳糖基化度：49％）。

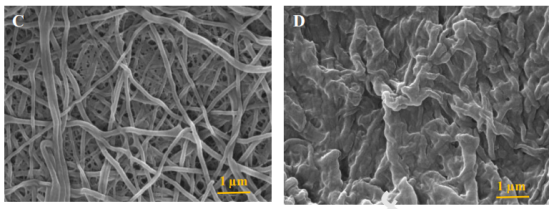

图3.FE-SEM图像：原始PCL/Cs纳米纤维（A），PCL/GC纳米纤维（B），半乳糖基化电纺PCL/Cs纳米纤维（C）和原位半乳糖基化PCL/Cs纳米纤维（D），比例尺为1μm。

图4.原始PCL/Cs纳米纤维（A），PCL/GC纳米纤维（B），半乳糖基化电纺PCL/Cs纳米纤维（C）和原位半乳糖基化PCL/Cs纳米纤维（D）的FT-IR光谱。

图5.原始PCL/Cs纳米纤维（A），PCL/GC纳米纤维（B），半乳糖基化电纺PCL/Cs纳米纤维（C）和原位半乳糖基化PCL/Cs纳米纤维（D）的水接触角，（n=3）。

图6.降解行为：在PBS中孵育40天期间纳米纤维网的A）吸水率，B）降解速率。

图7.原始PCL/Cs纳米纤维（A），PCL/GC纳米纤维（B），半乳糖基化电纺PCL/Cs纳米纤维（C）和原位半乳糖基化PCL/Cs纳米纤维（D）的DSC图。

图8.HepG2在原始PCL/Cs纳米纤维（A），PCL/GC纳米纤维（B），半乳糖基化电纺PCL/Cs纳米纤维（C）和原位半乳糖基化PCL/Cs纳米纤维（D）上培养5天后的SEM显微照片，比例尺为20µm。

图9.通过MTT测定所制备支架的相对细胞活性。
