DOI: 10.1002/jbm.b.34807

PDL-CL共聚物是一种酶促合成的脂肪族生物聚酯，本研究首次将其用于制备纳米纤维。通过与诸如明胶（Gel）之类的天然聚合物共混，对这种合成聚合物进行静电纺丝可以提供新的特性，这些特性对于药物递送、伤口愈合和组织工程等生物医学应用具有重要意义。在本研究中，成功制备并表征了PDL-CL/Gel纳米纤维膜。纳米纤维的平均直径为305.0±45.5nm，这对于上述应用是十分有益的。为了提高耐水解性，采用戊二醛蒸气对其进行交联。交联2小时足以获得能够在pH7.4磷酸盐缓冲盐水中保存30天的纳米纤维膜。另外，接触角测量结果表明，交联纳米纤维膜具有良好的润湿性，这是应用于生物医学领域的必备指标。本文对PDL-CL/Gel纳米纤维的制备进行了综述，该纳米纤维在生物医学领域具有潜在的应用前景。

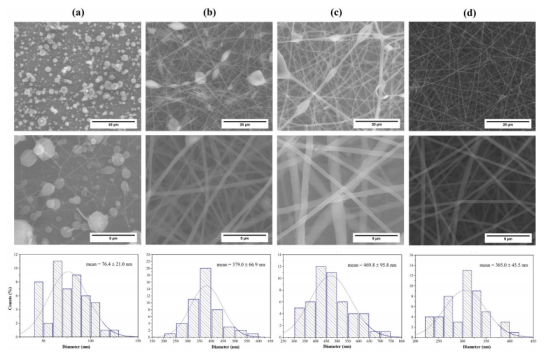

图1.（a）PDL-CL，（b）PDL-CL/明胶（70:30），（c）PDL-CL/明胶（60:40）和（d）PDL-CL/明胶（50:50）纳米纤维的SEM图像。

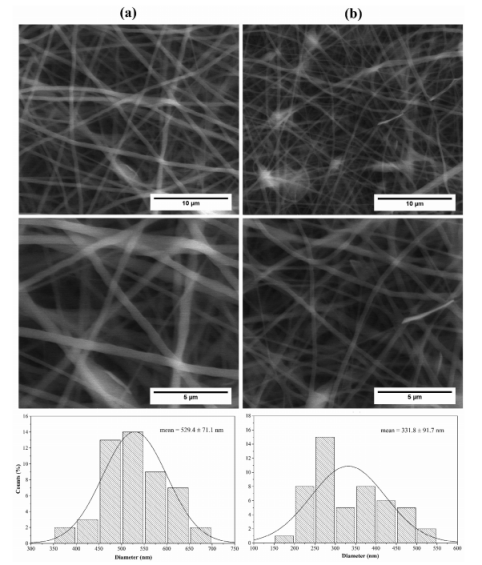

图2.（a）2小时和（b）24小时交联PDL-CL/明胶纳米纤维。

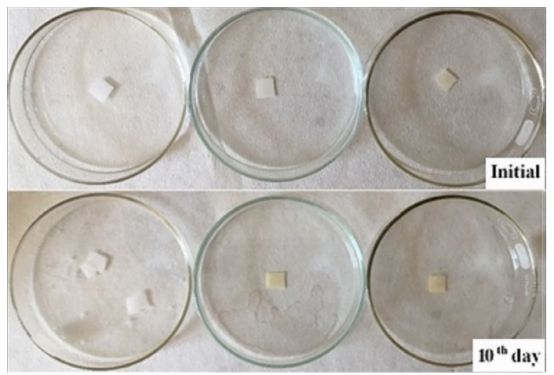

图3.从左到右：PBS溶液中未交联、2小时交联、24小时交联的PDL-CL/明胶纳米纤维膜。

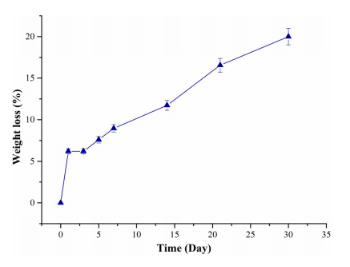

图4.2小时交联PDL-CL/明胶纳米纤维膜在PBS溶液中的降解曲线。

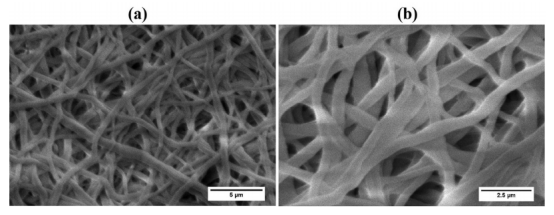

图5.降解试验第30天结束时的2小时交联PDL-CL/明胶纳米纤维膜：（a）5,000x和（b）10,000x。

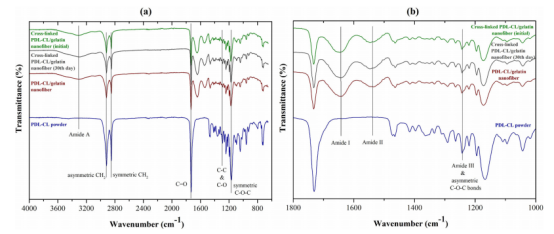

图6.PDL-CL粉末、PDL-CL/明胶纳米纤维、2小时交联PDL-CL/明胶纳米纤维在其初始状态和第30天结束时的FTIR光谱：（a）4,000-600cm-1和（b）1800-1,000cm-1。

图7.水接触角测量：（a）PDL-CL粉末，（b）PDL-CL/明胶纳米纤维，（c）2小时交联PDL-CL/明胶纳米纤维和（d）24小时交联PDL-CL/明胶纳米纤维。

图8.（a）和（b）PDL-CL粉末、PDL-CL/明胶纳米纤维和2小时交联PDL-CL/明胶纳米纤维的DSC第二次加热曲线（分别为熔融温度和玻璃化转变温度）。（c）DSC结果。

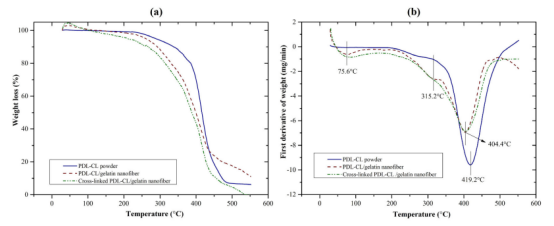

图9.PDL-CL粉末、PDL-CL/明胶纳米纤维和2小时交联PDL-CL/明胶纳米纤维的TGA曲线：（a）重量损失和（b）重量的一阶导数。
