DOI: 10.3390/pharmaceutics13020183

尽管到目前为止已经做了很多努力，但是现有的伤口敷料仍然无法完全重建天然皮肤的所有结构和功能特性。为了克服这种情况，组织工程领域的研究人员一直在开发新的伤口敷料（水凝胶，薄膜，海绵，膜），以模仿天然皮肤的所有特征。其中，不对称膜可再生表皮和真皮层，是一种很有前途的解决方案。湿或干/湿相转化、scCO2辅助相转化和静电纺丝是制备此类膜最常用的技术。其中，由于静电纺丝技术的通用性，可以使用天然和/或合成聚合物开发类似于天然皮肤细胞外基质的多功能敷料，且满足每个皮肤层的特定要求。此外，将各种治疗剂或抗菌剂载入纳米纤维内，以进一步改善这些膜的伤口愈合性能。本文综述了不对称电纺膜作为具有抗菌活性的伤口敷料以及作为伤口愈合促进剂的使用情况。

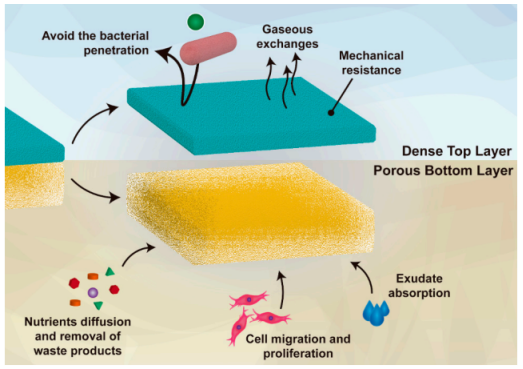

图1.不对称膜两层（顶部和底部）的主要功能示意图。

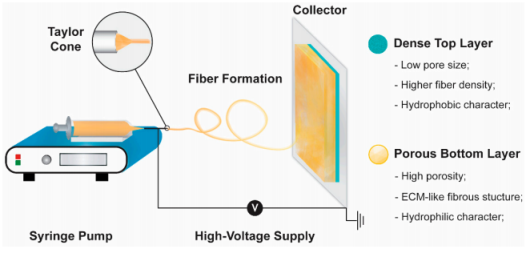

图2.用于生产不对称电纺膜的常规静电纺丝设备的示意图。还介绍了所制备膜每一层的物理性质。

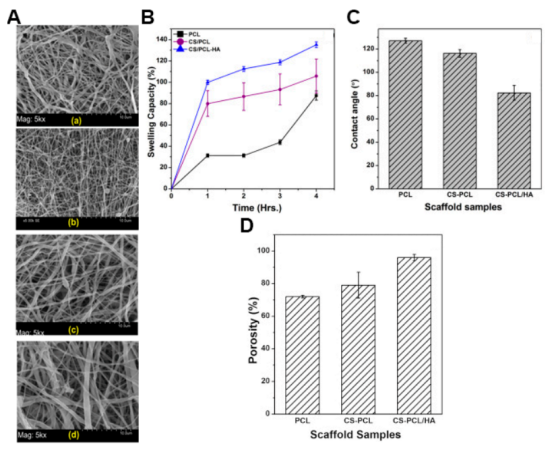

图3.（A）（a）聚己内酯（PCL），（b）壳聚糖（CS）/PCL，（c）透明质酸/聚环氧乙烷（HA/PEO），（d）CS/PCL-HA电纺丝支架的SEM显微照片，放大5000倍。仅PCL膜、CS-PCL膜（顶层）和CS-PCL/HA不对称膜的理化特性；（B）支架的溶胀能力；（C）支架的水接触角；（D）支架的孔隙率。

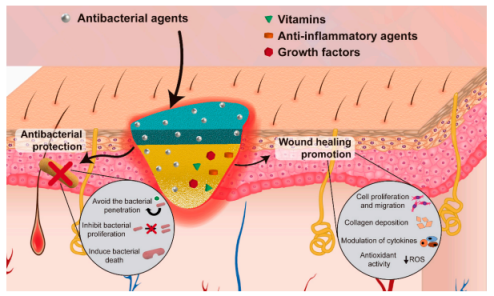

图4.掺入生物活性剂以改善抗菌功效和/或加快伤口愈合过程的图示。

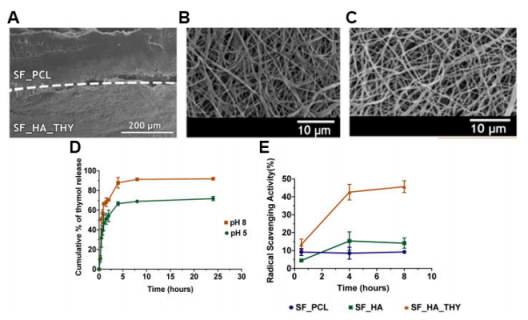

图5.（A）所制备的不对称膜横截面的SEM图像（顶层：SF_PCL；底层：SF_HA_THY）；（B）交联后的SF_PCL；（C）交联后的SF_HA_THY；（D）THY体外释放曲线的评估；（E）SF-PCL膜（顶层）以及有无THY的SF-HA膜（底层）的抗氧化活性评估。

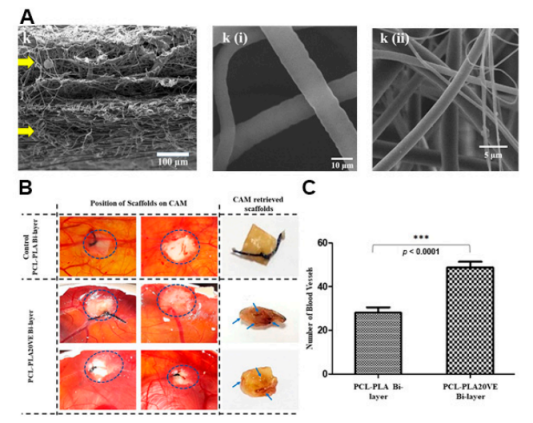

图6.（A）PCL-PLA20VE双层截面的SEM图像；k（i）PCL20VE；k（ii）PLA20VE。（B）有无20％VE的PCL/PLA不对称膜的血管生成潜力评估。受精第14天，CAM上植入膜的外观和位置，用圆圈表示。取回膜上的蓝色箭头表示渗入到移植膜内部的血管。（C）在取回膜并牺牲卵之前，通过从第14天拍摄的图像计数膜周围和内部的血管来对CAM进行定量分析。结果为原始组存活的4只雏鸡的平均值±标准误差（***p<0.0001），每组7个受精卵。
