DOI: 10.1002/admi.202002131

由于辐射源在许多不同领域的存在，研究人员开始致力于个人防护装备的开发。目前，轻质、无铅的柔性X射线屏蔽材料的设计和制备已成为材料科学领域的一大挑战，而高Z材料是高性能X射线防护填料的基本原材料，其为不可再生资源，因此该材料的开发和利用通常需要长期规划。在这项研究中，通过静电纺丝和随后的溶剂热法制备了多功能聚合物/高Z材料纳米纤维膜。所制备的Bi2WO6/WO3/聚丙烯腈杂化纳米纤维膜具有显著的X射线衰减特性，在30keV时的衰减率为90.10％，在83keV时的质量衰减系数为2.97 cm2 g-1。此外，该杂化纳米纤维膜还具有出色的光催化活性，可降解阳离子水污染物，在工业废水处理中显示出广阔的发展前景，本研究为多功能、可回收屏蔽材料的设计和应用提供了新的策略。

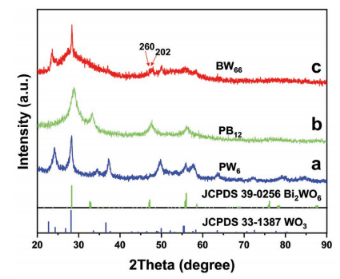

图1.a）PW6，b）PB12和c）BW66样品以及WO3和Bi2WO6标准卡的XRD图。

图2.所制备的纳米纤维的电子显微镜图像。a）PW0的SEM和TEM图像（下图为TEM图像），b）PW6的SEM图像，c）BW66的SEM图像和d）TEM图像，e）高分辨率TEM图像，EDX STEM图像（Z-衬度），BW66纳米纤维中Bi-L、W-L和O-K的EDX元素映射图像以及f-j）EDX元素组成分析。

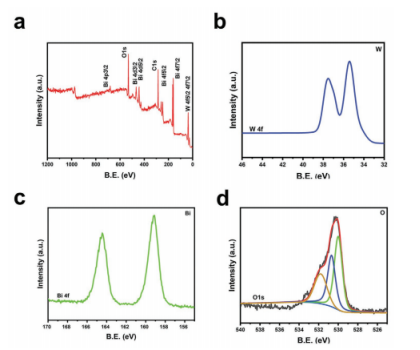

图3.a）BW66样品的全扫描以及b）W4f，c）Bi4f和d）O1s的高分辨率XPS光谱。

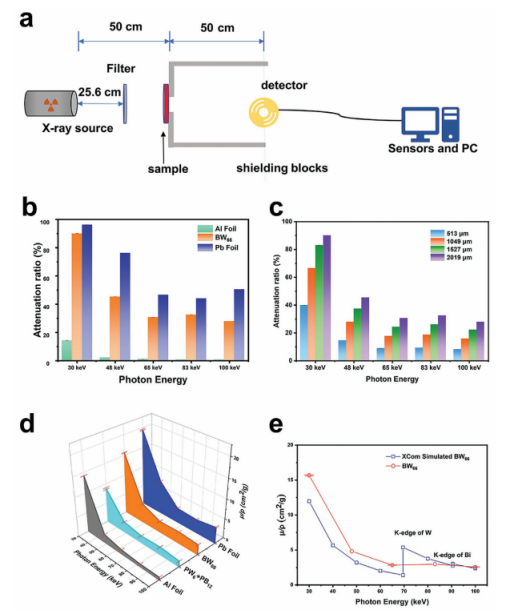

图4.a）X射线屏蔽设置示意图。b）BW66杂化纳米纤维膜和金属箔的X射线衰减比，c）不同厚度的BW66杂化纳米纤维膜的X射线衰减比，d）所制备的杂化纳米纤维膜和金属箔的衰减系数，以及e）将BW66样品与WinXcom模拟样品进行比较。

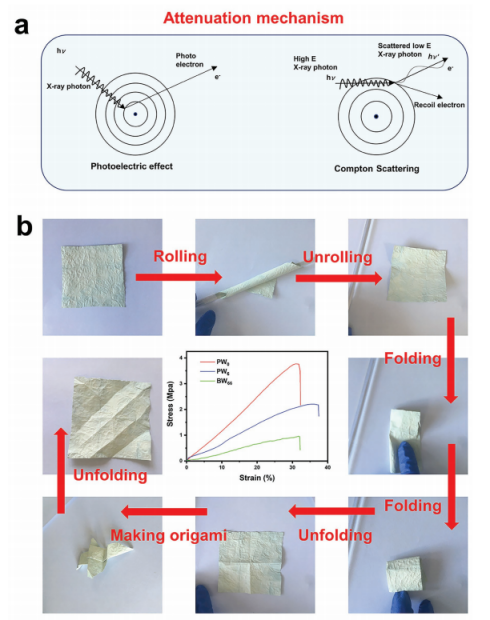

图5.a）X射线屏蔽机制的示意图。b）所制备的BW66杂化纳米纤维膜的力学性能和柔性。

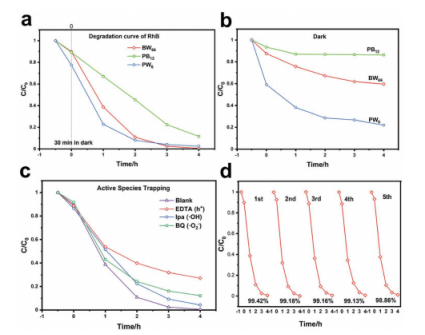

图6.再生杂化纳米纤维膜的光催化性能。a）在模拟太阳光下，当存在不同纳米纤维膜样品时RhB的降解曲线，b）在黑暗中进行的对比实验，c）在模拟太阳光下光催化反应4h的活性物种捕获实验，d）在模拟太阳光下重复光氧化实验中，BW66杂化纳米纤维膜光催化降解RhB水溶液的辐射时间依赖性。

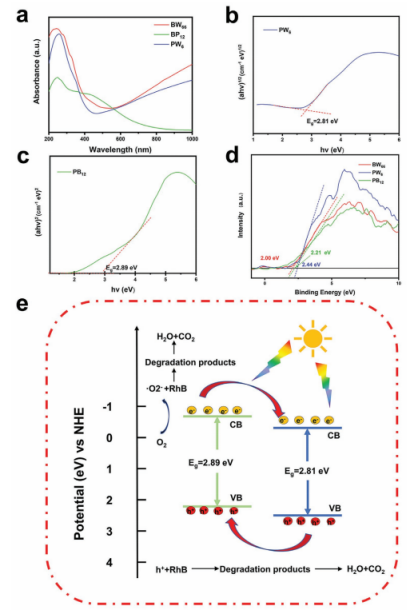

图7.a）纳米纤维膜样品的紫外-可见漫反射光谱，b）PW6样品的tauc图，c）PB12样品的tauc图。d）BW66、PW6和PB12样品的VB-XPS光谱，e）BW66纳米纤维膜中WO3-Bi2WO6异质结的光催化机理示意图。
