DOI: 10.1039/d1ra00422k

市场上许多医用胶带缺乏足够的粘合强度和透气性。聚乙烯醇（PVA）是一种具有良好生物相容性的合成聚合物，在医学领域备受关注。在本研究中，使用α-环糊精（α-CD）和壬酯改性PVA（C9-PVA）为原料制备了一种性能优良的包合复合纤维（ICFiber）。通过改变α-CD的浓度，对α-CD/2.3C9-PVA包合物溶液进行静电纺丝制备了六种超细纤维片。评估了ICFiber片材在猪皮肤上的粘合强度和能量。在所测试的ICFiber片材中，ICFiber-3（α-CD/C9基团的摩尔比为0.612）显示出较高的拉伸强度和断裂应变。在有水的情况下，ICFiber-3片材在猪皮肤上的粘合强度和能量分别为1.10±0.11N和5.07±0.94J/m2。此外，ICFiber-3片材的水蒸气透过率（每天0.95±0.02mL）比商用胶带更好。上述结果表明，α-CD/2.3C9-PVA ICFiber片材是一种很有前途的可穿戴医疗器械用粘合剂。

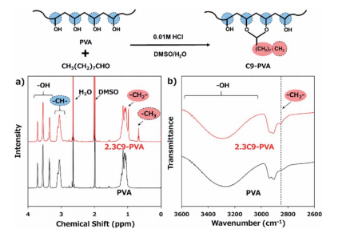

图1.C9-PVA的合成与表征。（a）C9-PVA/DMSO-d6溶液的1H-NMR光谱。（b）C9-PVA的FT-IR光谱。

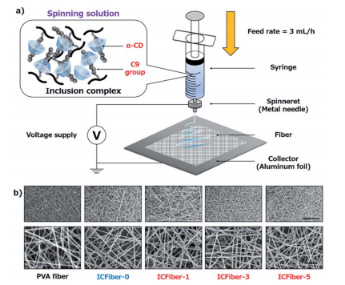

图2.电纺纤维片的制备和表征。（a）将PVA和α-CD/C9-PVA包合复合物静电纺丝成纤维片。（b）PVA纤维和ICFiber片材的SEM图像（上图的比例尺=50mm，下图的比例尺=10mm）。

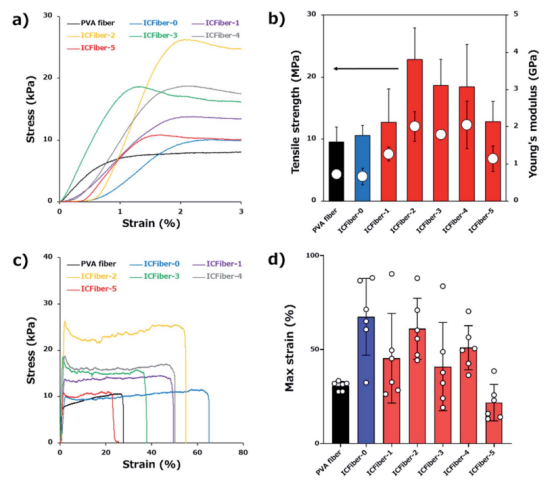

图3.（a）PVA纤维和ICFiber片材的拉伸应力-应变图（局部视图，0-3％应变）。（b）PVA纤维和ICFiber片材的拉伸强度和杨氏模量。（c）PVA纤维和ICFiber片材的拉伸应力-应变图（整体视图）。（d）PVA纤维和ICFiber片材的断裂应变。数据表示为平均值±S.D.。

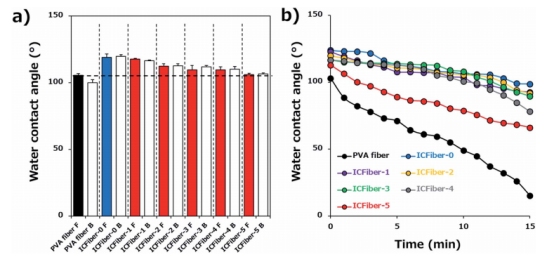

图4.表面接触角测量。（a）滴下水滴后立即测定PVA纤维和ICFiber两面的WCA（n=5）。（b）量化接触角随时间的减小。

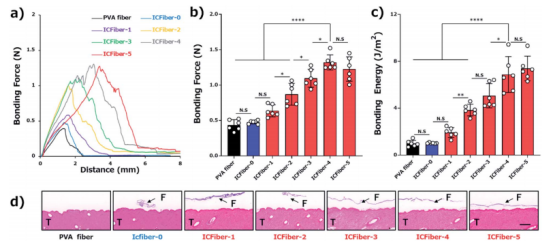

图5.评估纤维片材的粘合强度。（a）测量去离子水喷涂猪皮粘合强度的力-距离曲线。（b）PVA纤维和ICFiber片材对猪皮的粘合力。（c）PVA纤维和ICFiber片材在猪皮肤上的结合能。数据以平均值±SD表示（*P<0.05，**P<0.01，****P<0.0001，n=6）。（d）粘合强度测量后纤维膜-猪皮肤界面的组织学分析（F=纤维；T=组织；比例尺：2mm）。

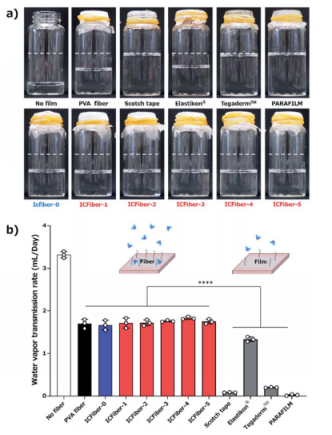

图6.水蒸气透过率（WVTR）测定。（a）照片显示孵育7天后的残留水量。（b）与商用产品（3M透明胶带，Elastikon®弹性胶带，Tegaderm™膜和PARAFILM）相比，PVA纤维和ICFiber片材的WVTR。数据表示为平均值±SD（****P<0.0001，n=3）。

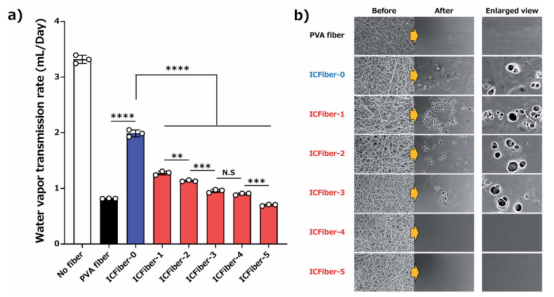

图7.水蒸气透过率（WVTR）测定。（a）喷涂去离子水后，PVA纤维和ICFiber片材的WVTR。数据以平均值±SD表示（**P<0.01，***P<0.001，****P<0.0001，n=3）。（b）喷涂去离子水之前和之后，PVA纤维和ICFiber片材的SEM图像。
