DOI: 10.1016/j.coco.2021.100687

采用静电纺丝法以及随后在450℃下进行煅烧制备了CuO-NiO纳米复合材料。使用扫描电子显微镜（SEM）、X射线衍射（XRD）和透射电子显微镜（TEM）对样品进行了表征。从SEM显微照片中观察到无珠的规则纳米纤维。XRD和TEM结果证实所合成材料是由CuO和NiO晶相组成的复合纳米颗粒。本研究在玻璃碳电极（GCE）上修饰纳米复合材料CuO-NiO，首次制备出一种无酶葡萄糖传感器。采用循环伏安法和电流-时间曲线技术探究修饰电极（CuO-NiO/GCE）在碱性水溶液中的电化学性能。对GCE上的外加电位、修饰物浓度等实验参数进行了优化，并详细研究了用于葡萄糖测定的生物传感器性能。在最佳条件下（8.0μL修饰物，+0.55V），CuO-NiO/GCE在葡萄糖检测中显示出优异的性能，如较快的响应速度（约1s），低至0.08μM的检测限（S/N=3），0.2μM-1.0mM的宽范围，线性相关系数为0.998，灵敏度高达4022μA mM-1 cm-2。另外，CuO-NiO/GCE具有良好的选择性、重现性和长期稳定性。出色的葡萄糖电化学催化性能表明，合成的CuO-NiO纳米复合材料是一种很有前途的葡萄糖电极材料。

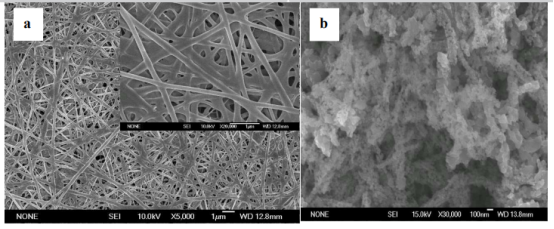

图1.所制备电纺纳米纤维在450℃下煅烧之前（a）和之后（b）的SEM图

图2.样品的XRD图（a）和TEM（b）

图3.不同材料（NiO（I），CuO（II），CuO-NiO（III））修饰GCE在含1mM（a）和2mM（b）（实线）或无葡萄糖（虚线）的0.1M NaOH中的CVs（扫描速率：50mV/s）插图，GCE在含2mM葡萄糖（实线）或没有葡萄糖（虚线）时的CVs。V，在不同扫描速率下，CuO-NiO在含2mM葡萄糖的0.1M NaOH中的CVs，以及峰值电流与扫描速率平方根的校准图（V中的插图）

图4.由煅烧静电纺丝纤维得到的CuO-NiO纳米复合材料在NaOH中的葡萄糖电氧化机理示意图

图5.A，不同因素对CuO-NiO/GCE上0.2mM葡萄糖的氧化电流的影响：修饰物用量和外加电位。B，葡萄糖在CuO-NiO/GCE上的电流-时间曲线；插图，葡萄糖氧化反应和葡萄糖浓度的相应校准曲线

图6.葡萄糖（0.1mM）和DA、AA、UA在CuO-NiO/GCE上的电流-时间曲线
