DOI: 10.1016/j.materresbull.2021.111305

在本研究中，通过静电纺丝技术以及随后在空气气氛下对前体NiO/PVA纤维进行煅烧制备了氧化镍（NiO）纤维。采用SEM、FTIR、XRD、DRS和VSM等分析技术，对两种不同煅烧温度下的纤维进行了表征。使用先进的X射线衍射方法（WPPM）评估了所制备样品的平均晶粒尺寸、位错密度以及刃/螺型位错等微观结构参数。此外，通过漫反射光谱法探究了样品的吸收光谱。SEM图像显示形成了表面粗糙的NiO纤维。磁性测量揭示了一个值得关注的特征是在550℃下煅烧的NiO纤维具有铁磁性质。

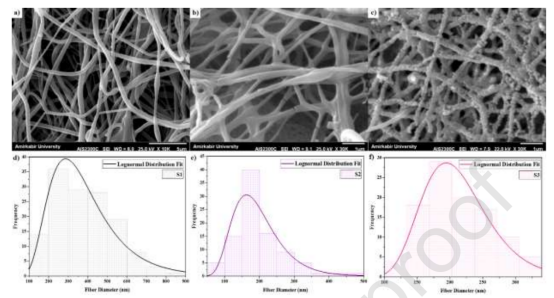

图1.a，b和c）电纺纤维以及550和700℃煅烧纤维的SEM显微照片，d，e和f）直径尺寸分布。

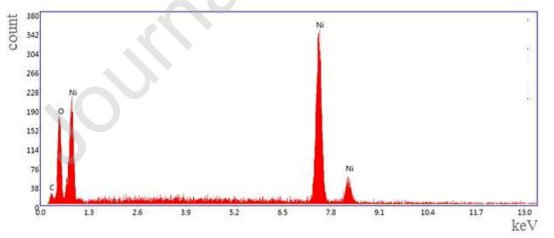

图2.NiO纤维的EDX图谱及元素组成的定量分析。

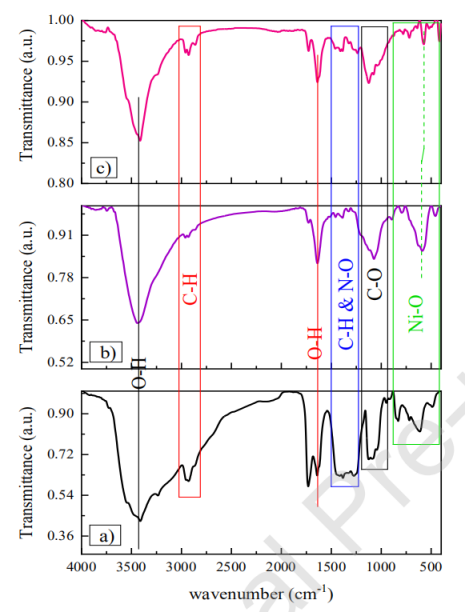

图3.a）电纺纤维以及b）550和c）700℃煅烧纤维的FTIR光谱，范围为4000-400cm-1。

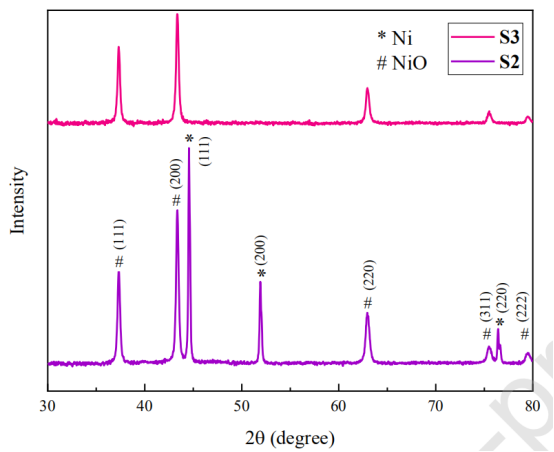

图4.不同样品的X射线衍射图。

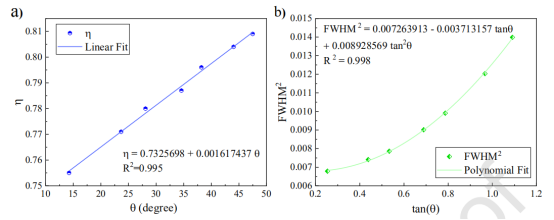

图5.a）η随tanθ的变化，b）FWHM2随tanθ的变化。

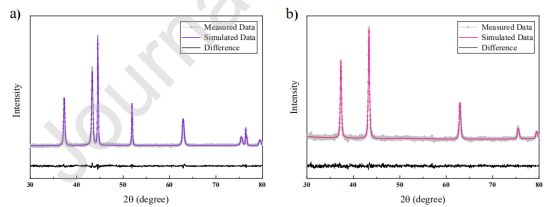

图6.a）550和b）700℃煅烧纤维的实测和模拟XRD图谱。

图7.不同样品的对数正态分布函数。

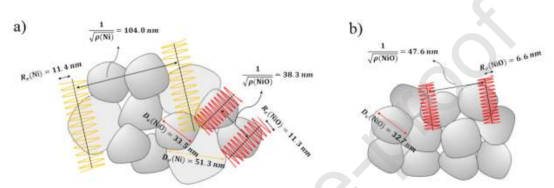

图8.示意图为a）550和b）700℃煅烧样品微观结构参数的解释。

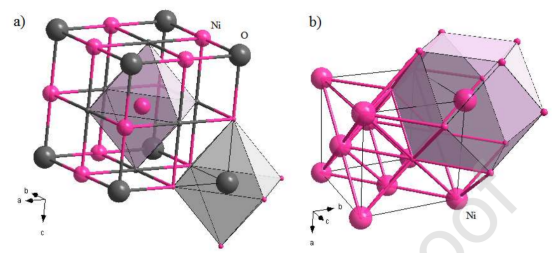

图9.a）NiO和b）Ni晶体的多面体构型。灰色和粉色球体分别代表O和Ni原子。

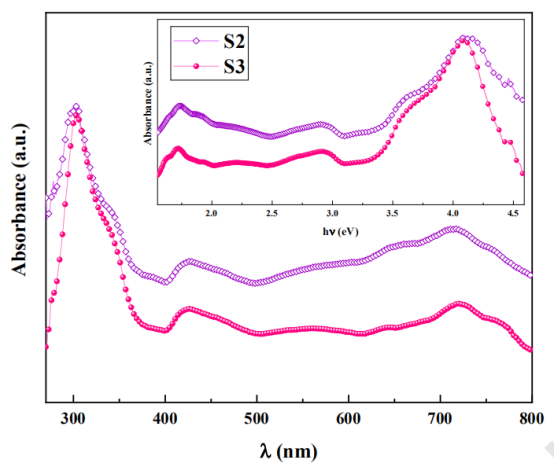

图10.两种样品的吸收光谱。插图是以光子能量（eV）表示的吸收光谱。

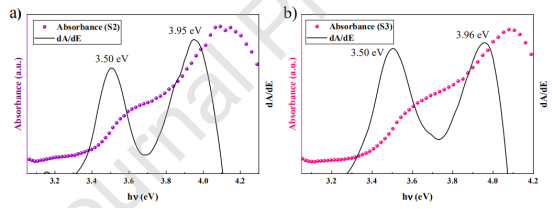

图11.a）550和b）700℃煅烧纤维的吸光度数据与能量的一阶导数。

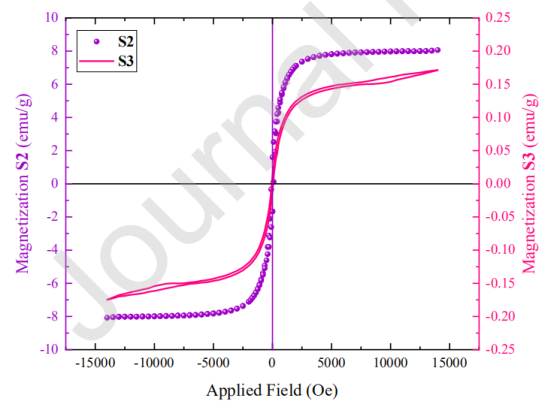

图12.两种样品的磁化强度与外加磁场的双Y曲线。

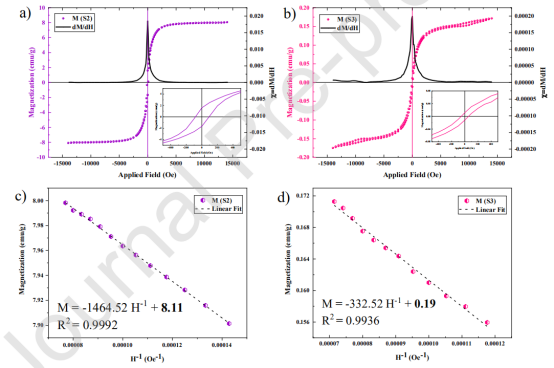

图13.a，b）在不同温度下煅烧的NiO纤维的M与H的一阶导数，插图显示了样品M-H曲线的放大，c，d）高磁场下磁化强度与1/H的函数关系。
