DOI: 10.1016/j.jmat.2021.03.009

_{为了从根本上防止电磁威胁，需要使用微波吸收材料（MAM）来消除多余的电磁波。具有复介电常数和复磁导率的Fe3O4粒子作为一种典型的MAM材料，由于其磁损耗和介电损耗并存的特性而得到了广泛的应用。然而，必需的高质量分数极大地限制了其应用，因此研究人员对Fe3O4纳米结构进行了广泛研究以解决这一问题。在这项工作中，通过静电纺丝和两步热处理制备了均匀的Fe3O4纳米带。通过控制静电纺丝前体溶液的组成和粘度，可以获得具有可调横向尺寸（200nm至1μm）的Fe3O4纳米带。低Fe3O4含量（仅为16.7wt％）的样品在3GHz以上显示出较宽的最大有效吸收带宽（EAB），而横向尺寸较小的Fe3O4纳米带显示出4.93GHz的最大EAB。同时，横向尺寸较小的Fe3O4纳米带具有优异的反射损耗特性，在10.10GHz时最低反射损耗达到-53.93dB，而最大EAB高达2.98GHz。Fe3O4纳米纤维的出色微波反射损耗有助于增强磁损耗、介电损耗和阻抗匹配的协同效应，其源于分层交联网络和形状各向异性。本研究拓宽了磁吸收体的实际应用范围，为形状各向异性磁性材料的开发提供了一种新的途径。}

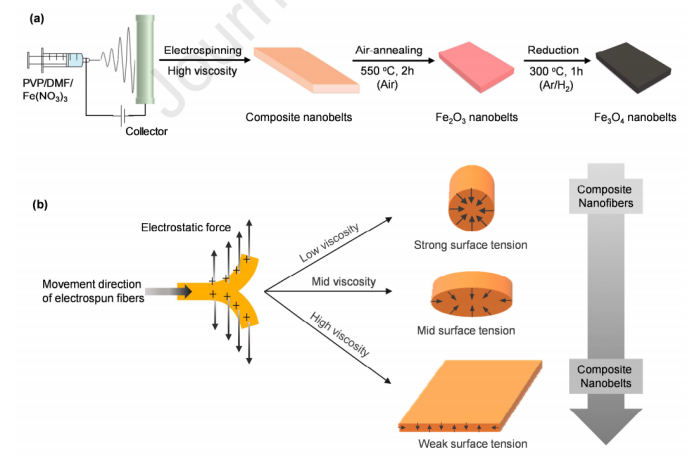

图1.（a）材料制备示意图。（b）复合纳米带的可能形成图。

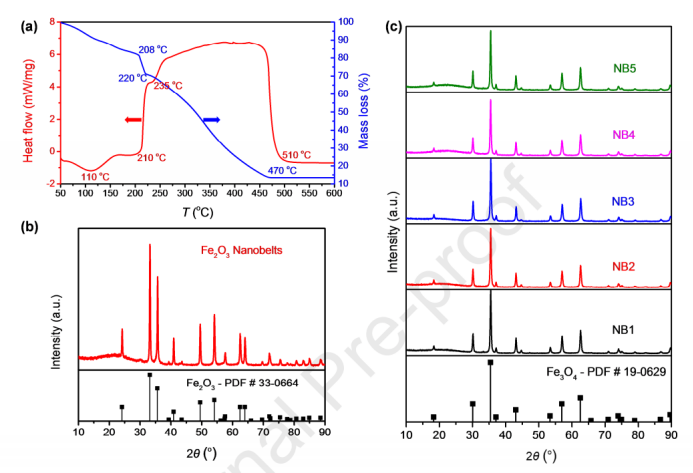

_{图2.（a）电纺复合纳米带的DTA和TG曲线。（b）Fe2O3和（c）Fe3O4纳米带的XRD图谱。}

_{图3.电纺复合纳米带、Fe2O3纳米带和Fe3O4纳米带的SEM图像。（a-c）NB1，（d-f）NB2，（g-i）NB3，（j-1）NB4和（m-o）NB5。}

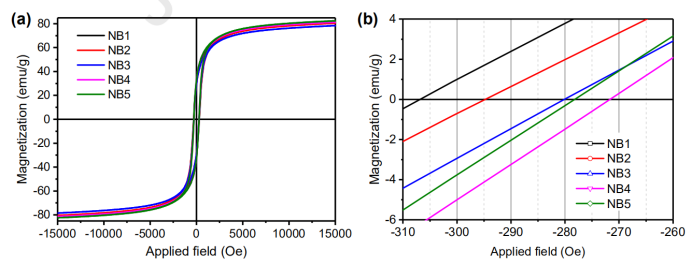

_{图4.（a）Fe3O4纳米带的磁滞回线和（b）矫顽力。}

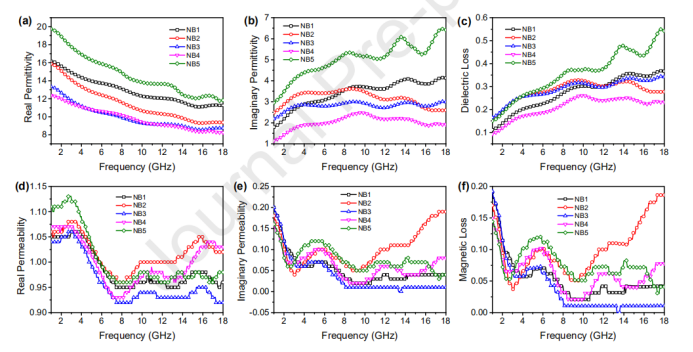

_{图5.（a）Fe3O4纳米带的介电常数实部，（b）介电常数虚部和（c）介电损耗正切。（d）Fe3O4纳米带的磁导率实部，（e）磁导率虚部和（f）磁损耗正切。}

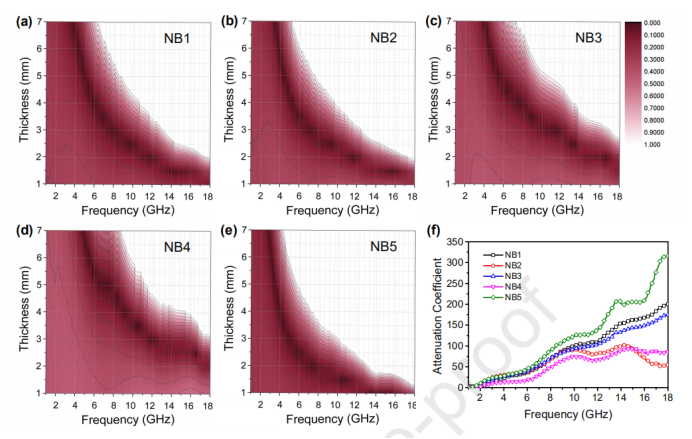

_{图6.（a）NB1，（b）NB2，（c）NB3，（d）NB4和（e）NB5的阻抗匹配度。（f）Fe3O4纳米带的衰减系数。}

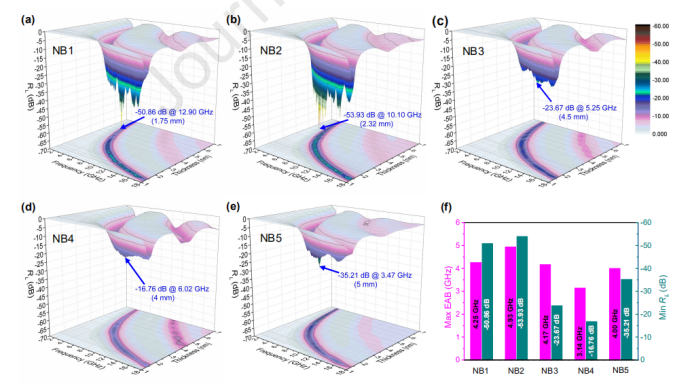

图7.（a）NB1，（b）NB2，（c）NB3，（d）NB4和（e）NB5的3D反射损耗图。（f）样品的最大EAB和最小反射损失。
