DOI: 10.1016/j.jiec.2021.03.006

在这项工作中，研究者通过静电纺丝制备了多孔溴化铯铅纳米纤维（CsPbBr3 NFs），并将其应用于传感器中以有效检测气态氨和液态氨。首先将溴化铯铅纳米晶体（CsPbBr3 NCs）与聚苯乙烯（PS）混合，然后通过静电纺丝将混合物固化成NFs，从而制备出CsPbBr3 NFs。利用甲苯溶剂对多孔NFs进行改性，该溶剂在静电纺丝过程中具有挥发性。通过分析CsPbBr3 NFs在温度、湿度和pH值变化下的稳定性，证实了CsPbBr3 NFs在各种环境条件下的适用性。随后利用CsPbBr3 NFs的光致发光（PL）特性检测N2载体中的气态氨（9mg/L）。此外，使用PL强度检测出水溶液中的氨浓度为100.0mg/L。因此，本研究所开发的CsPbBr3 NFs在检测传感器中具有广阔的应用前景，其可对食物的腐烂程度进行评估，使消费者能够更安全地购买新鲜农产品。

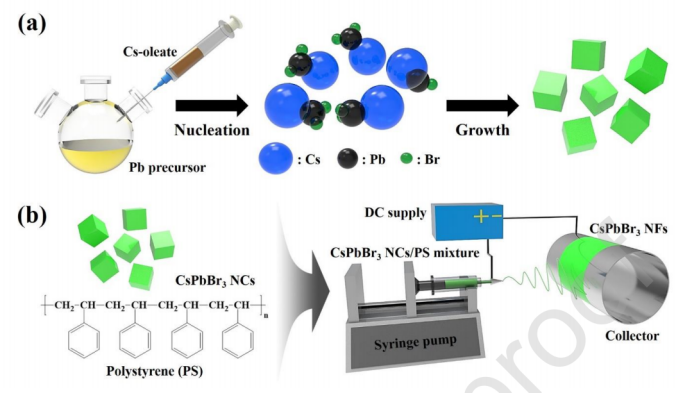

图1.CsPbBr3 NFs的制备过程示意图：（a）通过热注射法合成CsPbBr3 NCs的示意图，（b）基于静电纺丝的CsPbBr3 NFs的简化图。

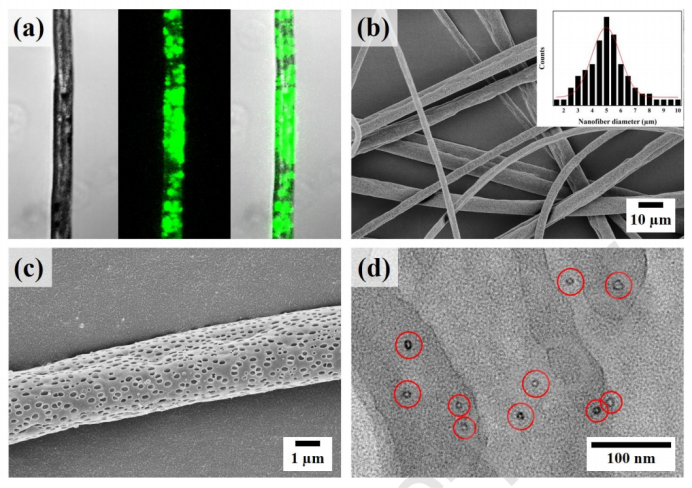

图2.CsPbBr3 NFs的形态表征：（a）单根CsPbBr3 NF的共聚焦激光图像，（b）低和（c）高分辨率下CsPbBr3 NFs的SEM图像，（d）超薄切片后CsPbBr3 NFs的TEM图像，其中带圆圈的部分是CsPbBr3 NCs。

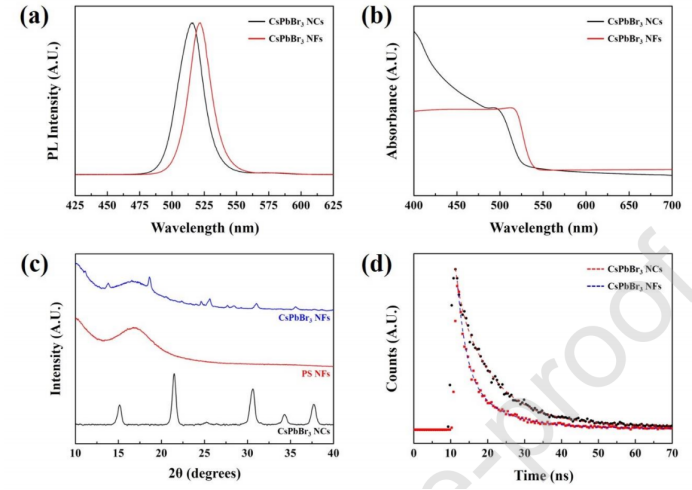

图3.CsPbBr3 NFs的图形表征：CsPbBr3 NCs和NFs的（a）PL光谱，（b）吸收光谱，（c）XRD图和（d）时间分辨PL衰减曲线。

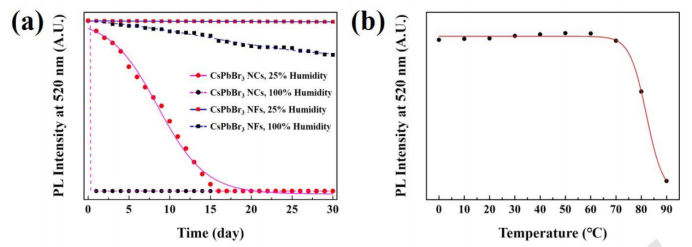

图4.（a）CsPbBr3 NCs和NFs在空气气氛（实线）和潮湿条件（虚线）下不同时间间隔的定量分析，（b）CsPbBr3 NFs在潮湿条件下的热稳定性。

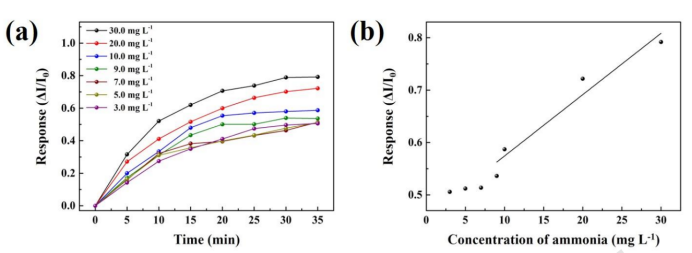

图5.（a）CsPbBr3 NFs在520nm下对3至30mg/L的各种氨气浓度的响应，（b）暴露30分钟后，CsPbBr3 NFs基氨气传感器在9至30mg/L浓度范围内的灵敏度。

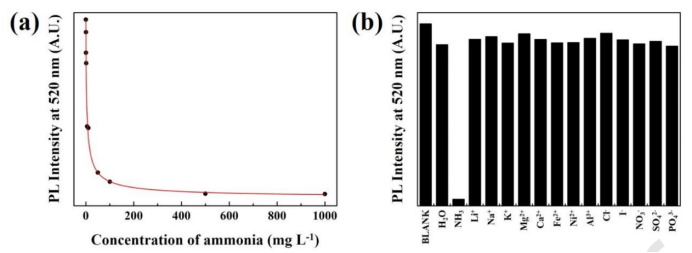

图6.（a）当液态氨存在时CsPbBr3 NFs的荧光光谱变化，（b）当水溶液中含有浓度为1.0X10-4 M的不同金属离子时CsPbBr3 NFs的选择性。
