DOI: 10.1016/j.jallcom.2021.159934

对高度分散过渡金属磷化物（TMPs）基电催化析氢催化剂的研究在可再生能源领域具有重要意义。本文中，通过植酸（PA）和聚丙烯腈（PAN）诱导的限制效应以及静电纺丝技术，实现了FeNiP纳米颗粒在N，P掺杂电纺碳纤维上的高分散性。将PA和PAN分别作为配位过渡金属（TM）离子和碳源的配位体。此外，PA和PAN之间的亲核加成反应导致了PAN的环化，并进一步形成了超分子网络。而且，PA对TM离子的螯合能力也受到了调控。受益于限制效应，优化的FeNiP/NPC800具有良好的析氢反应（HER）活性，在0.5M H2SO4中于277mV的过电位下达到了10mA/cm2的电流密度。

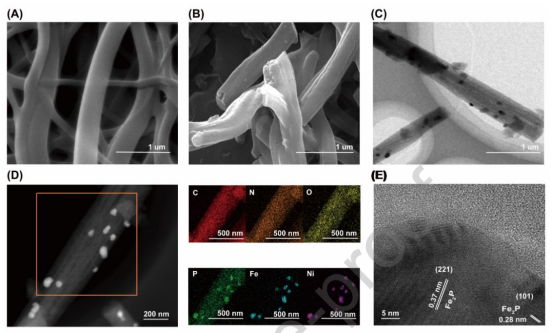

图1.（A）PPA-FeNi-F的SEM图像，（B），（C）FeNiP/NPC800的SEM和TEM图像，（D）FeNiP/NPC800的EDS元素映射图像，（E）FeNiP/NPC800的HRTEM图像。

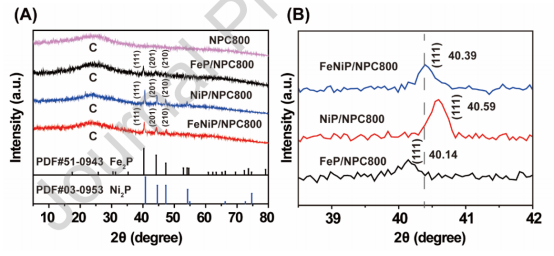

图2.（A）NPC800、FeP/NPC800、NiP/NPC800和FeNiP/NPC800的XRD谱图，（B）FeP/NPC800、NiP/NPC800和FeNiP/NPC800的XRD部分放大光谱。

图3.（A）FeNiP/NPC800中C1s，（B）Fe2p，（C）Ni2p，（D）P2p的XPS光谱。

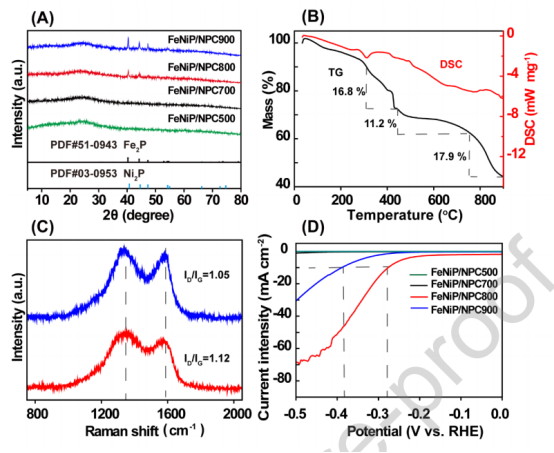

图4.（A）FeNiP/NPC500、FeNiP/NPC700、FeNiP/NPC800和FeNiP/NPC900的XRD光谱，（B）N2气氛中PPA-FeNi-F的热重曲线，（C）FeNiP/NPC800和FeNiP/NPC900的拉曼光谱，（D）FeNiP/NPC500、FeNiP/NPC700、FeNiP/NPC800和FeNiP/NPC900在0.5M H2SO4溶液中的极化曲线，扫描速率为10mV/s。

图5.（A）FeP/NPC800、NiP/NPC800和FeNiP/NPC800的奈奎斯特图，（B）NPC800、FeP/NPC800、NiP/NPC800和FeNiP/NPC800在0.5M H2SO4溶液中的极化曲线，扫描速率为10mV/s，（C）FeP/NPC800、NiP/NPC800和FeNiP/NPC800在0.5M H2SO4溶液中的相应Tafel图，（D）在1000个CV循环之前和之后FeNiP/NPC800的LSV曲线。
