DOI: 10.1002/anie.202105787

将固定在聚合物纤维上的独特电晕结构的蠕虫状胶束与分子自组装1,3,5-苯三甲酰胺（BTAs）相结合，可形成具有枞树状形态的分层超结构。为此，通过结晶驱动自组装在其中一个电晕贴片上制备了带有侧链、功能性叔氨基的蠕虫状胶束，并通过同轴静电纺丝固定在支撑的聚苯乙烯纤维上。然后将获得的片状纤维浸入叔氨基官能化BTA的水溶液中，以在溶剂蒸发后诱导贴片介导的分子自组装成规整的枞树状超结构。有趣的是，只有当表面贴片中的侧基官能团与BTA的外围取代基匹配时，才能获得特定的超结构，这归因于聚合物纤维表面BTA浓度的局部增长。

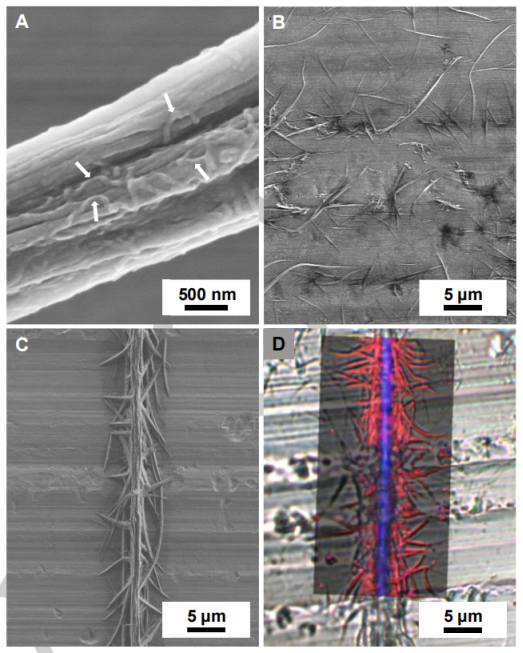

图1.A）PScore/SEDMA纤维的扫描电子显微照片，箭头表示在支撑的PScore纤维顶部的蠕虫状胶束；B）溶剂蒸发后，由铝箔上的0.050wt％水溶液制备的不受控的超分子BTA组件；C）溶剂蒸发后，将0.050wt％BTA-甲基水溶液分子自组装到PScore/SEDMA纤维上制备了分层枞树状超结构。D）由枞树状超结构的光学显微镜图像叠加拉曼成像（富含PS的区域为蓝色，富含BTA-甲基的区域为红色）得到的空间分辨组分分布。

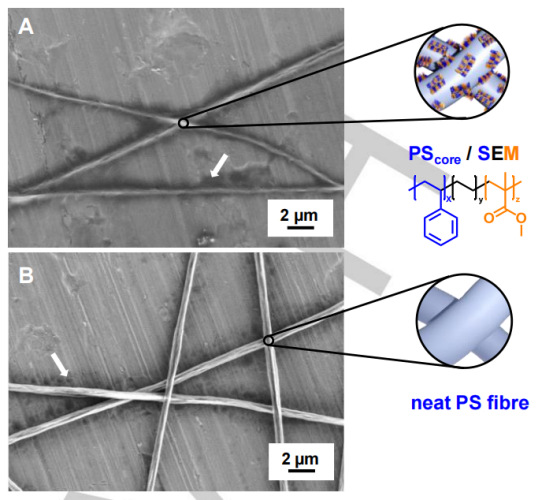

图2.扫描电子显微照片显示了在胶束电晕中用疏水性聚甲基丙烯酸甲酯（PMMA）贴片替换功能性亲水性PDMA贴片，主要导致非结构化BTA-甲基组件在聚合物纤维附近积聚，这可归因于干燥效应（图A）。以类似的方式，纯PS纤维也会在聚合物纤维附近产生未定义的BTA结构，但程度稍低（图B）。箭头指示干燥后形成的非结构化BTA-甲基组件。

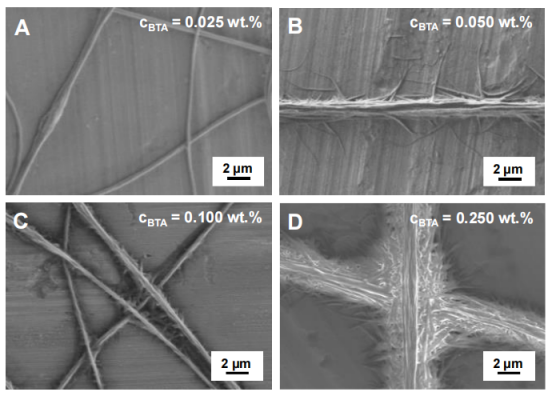

图3.通过将A）0.025wt％，B）0.050wt％，C）0.100wt％和D）0.250wt％BTA-甲基水溶液分子自组装到片状PScore/SEDMA纤维上以制备分层超结构的扫描电子显微照片。
