DOI: 10.1016/j.compositesa.2021.106554

随着合成聚合物对环境的污染日益严重，人们对源自生物资源的新型可生物降解介电材料的需求越来越大。在本研究中，通过在KOH/尿素水溶液中简单混合制备了再生甲壳素（RCH）/氮化硼纳米片（BNNS）/钛酸铜钙纳米纤维（CCTO）复合膜。二维BNNS具有较宽的带隙和优异的本征绝缘性能，降低了介电损耗，从而显著提高了击穿强度。同时，具有超高介电常数的CCTO显著提高了这些三元复合薄膜的介电常数。因此，当负载6wt％BNNS和5wt％CCTO时，可获得9.27 J cm-3的极高储能密度。此外，即使外加电场达到440 MV m-1，也能很好地保持约80％的超高充放电效率。而且，该三元复合薄膜还具有更好的热性能和机械性能。

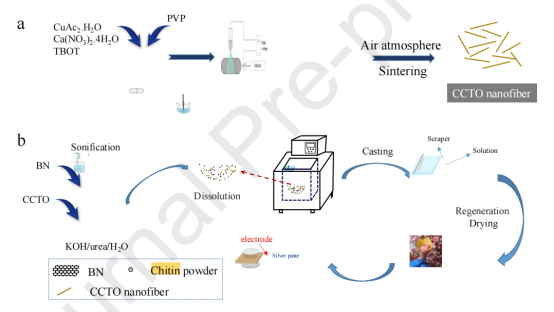

图1.（a）CCTO纤维和（b）RCH/BNNS/CCTO复合薄膜的制备示意图

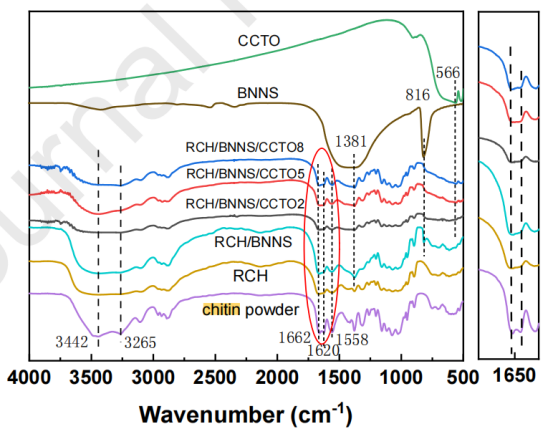

图2.纯化甲壳素粉末、RCH、BN、RCH/BNNS、RCH/BNNS/CCTO复合材料和CCTO的FTIR光谱

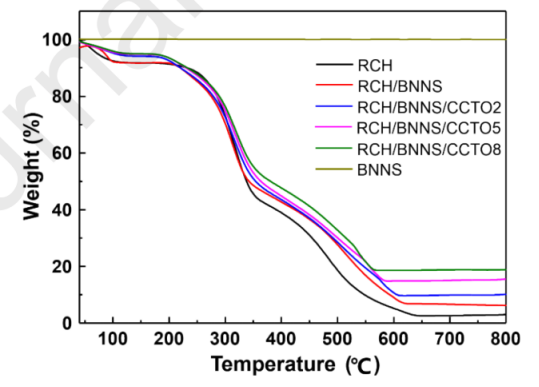

图3.RCH、BN、RCH/BNNS和具有不同CCTO含量的三元RCH/BNNS/CCTO复合薄膜的TGA曲线
