DOI: 10.3389/fchem.2021.812461

本研究制备了Eu（III）配合物，表示为Eu（N-DPNQ）（TTD）3，并对其进行了表征，此外还探究了这些配体与中心金属发射体之间的天线机理。研究发现Eu（N-DPNQ）（TTD）3的发射强度取决于氧浓度，以及Eu（N-DPNQ）（TTD）3在静电纺丝制备聚乙烯吡咯烷酮（PVP）聚合物复合纳米纤维中的氧传感能力。结果表明，Eu（N-DPNQ）（TTD）3的发射猝灭是由天线配体三重态上的基态（三重态）氧猝灭引起的。当负载量为6wt%时，Eu（N-DPNQ）（TTD）3掺杂复合纳米纤维显示出最佳结果，其灵敏度为2.43，响应时间为10s，并且具有线性响应。

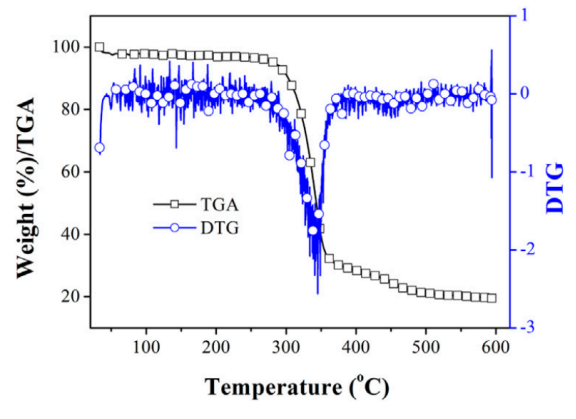

图1.Eu（N-DPNQ）（TTD）3的TGA和DTG曲线。

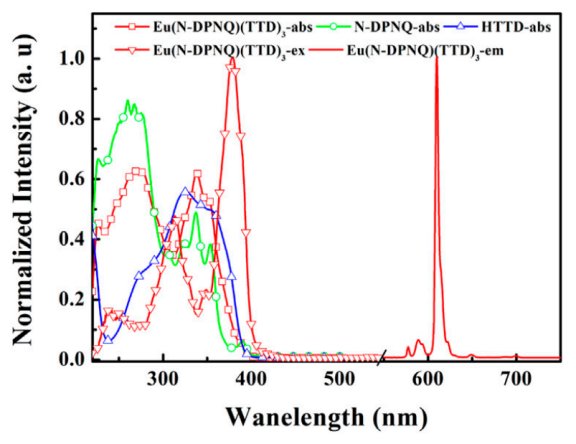

图2.Eu（N-DPNQ）（TTD）3、N-DPNQ和HTTD在二氯甲烷中的吸收、激发和PL光谱。

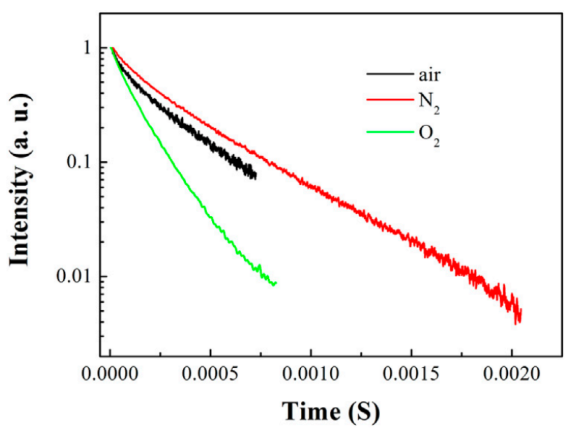

图3.在空气、纯N2和纯O2条件下Eu（N-DPNQ）（TTD）3发生5D0-7F2跃迁的动力学。

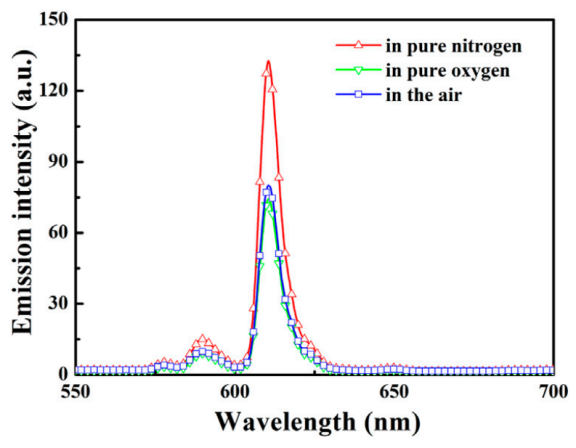

图4.Eu（N-DPNQ）（TTD）3在各种条件下的PL光谱，激发=365nm。

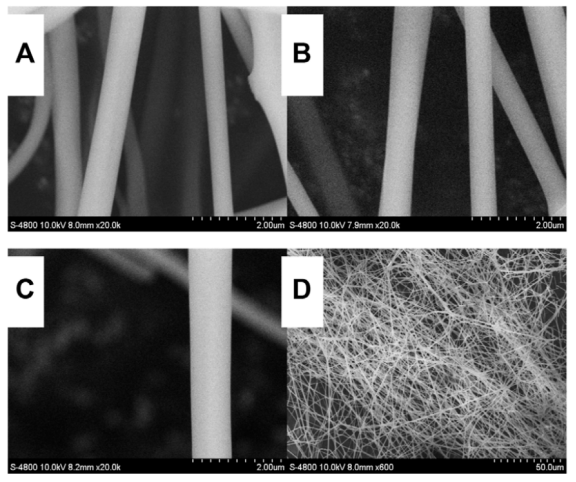

图5.Eu（N-DPNQ）（TTD）3/PVP的SEM照片：（A）Eu1，（B）Eu2，（C）Eu3以及（D）Eu2的放大视图。

图6.Eu（N-DPNQ）（TTD）3、PVP、Eu1、Eu2和Eu3的红外光谱。

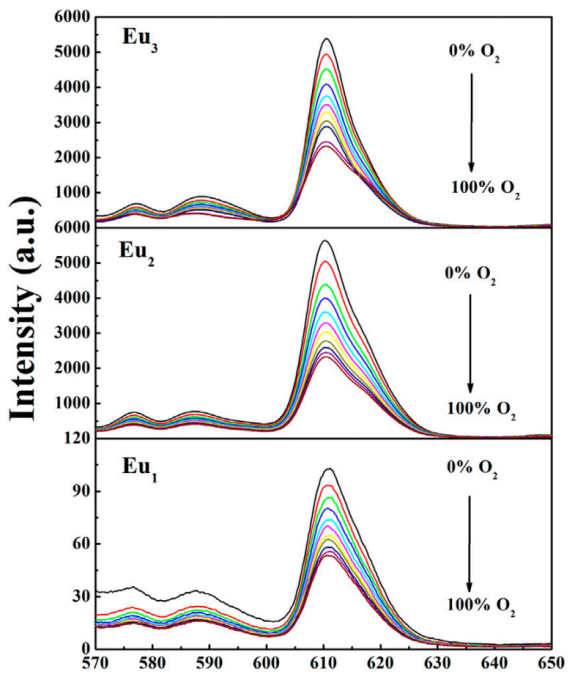

图7.Eu1、Eu2和Eu3在不同氧浓度下的PL光谱。激发=365nm。

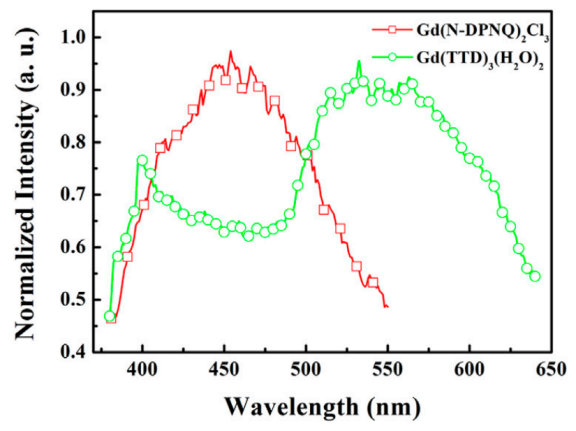

图8.Gd（N-DPNQ）2Cl3和Gd（TTD）3在77K时的磷光谱。

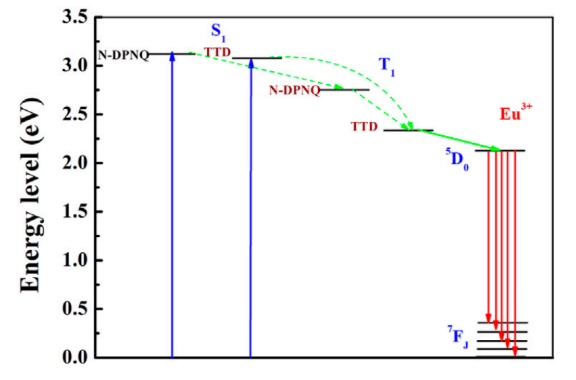

图9.Eu（N-DPNQ）（TTD）3中配体和Eu中心的能级。

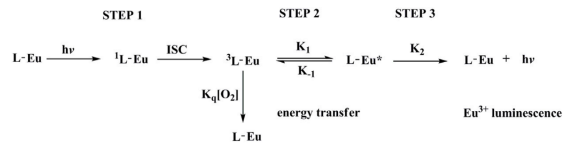

图10.敏化Eu3+发光的关键光物理过程。

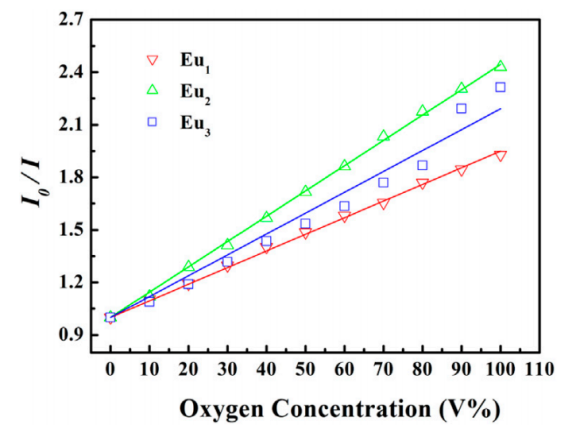

图11.Eu1、Eu2和Eu3在不同氧浓度下的强度基Stern-Volmer图。

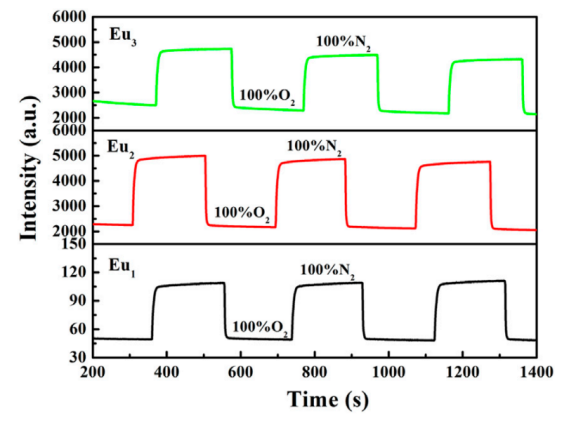

图12.Eu1、Eu2和Eu3在不同环境气氛下的响应时间，激发=610nm。
