DOI: 10.1016/j.polymdegradstab.2022.109880

在这项工作中，作者研究了畜牧业废弃TPU耳标的不同处理方法。这种单一的残留物不需要像其他工业和城市废弃物那样与其他塑料分离，这有助于简化其管理。首先，通过几个连续的挤压和注射循环进行机械加工。使用不同的物理、化学和机械表征技术对每个过程中获得的材料进行表征，以研究加工循环导致的降解。此后，获得了适合3D打印的细丝，并研究了填充图案对打印件力学性能的影响。通过静电纺丝成功制备了由TPU废弃物超细纤维构成的静电纺丝垫，并对其形貌以及表面和力学性能进行了表征。结果表明，这些应用是处理废弃TPU耳标的合理选择。

图1.牛耳标：清洁（左）和研磨（右）。

图2.3D打印填充图案。

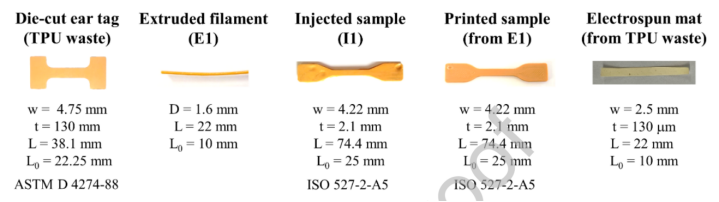

图3.用于力学性能分析的不同样品及其尺寸。

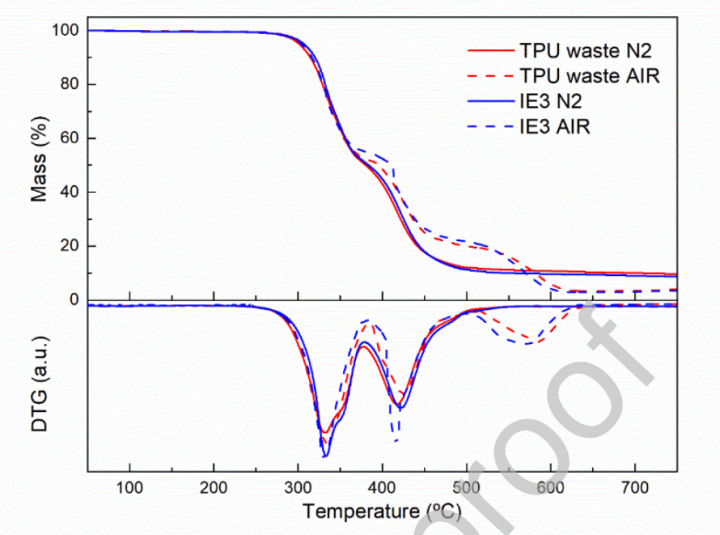

图4.TPU废料和IE3样品的重量损失（上）和DTG（下）曲线。

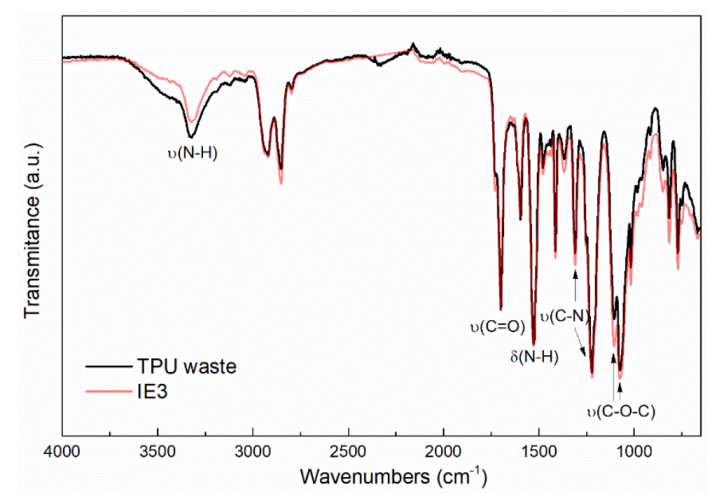

图5.TPU废料和大多数处理过的IE3样品的FTIR光谱。

图6.TPU废料、E1和I1的力学性能：a）杨氏模量，b）应力和c）应变。

图7.0º、45º、90º、±45º、全蜂窝和网格的力学性能：a）杨氏模量，b）应力和c）应变。

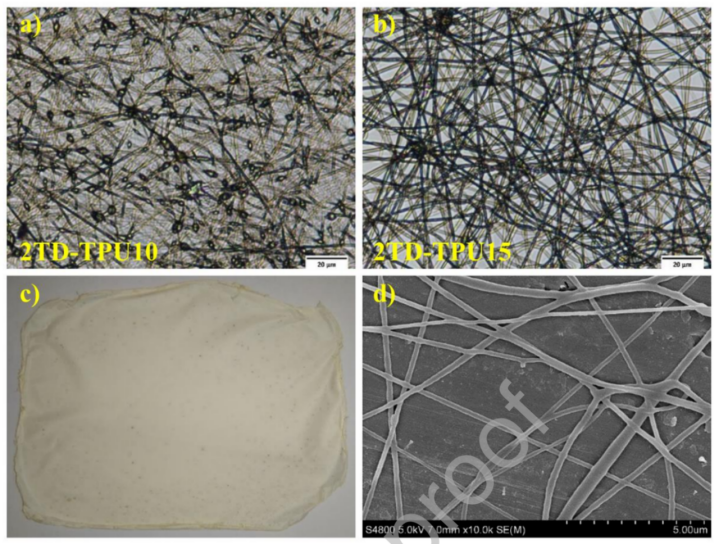

图8.放大50倍的光学显微镜图像：a）2TD-TPU10和b）2TD-TPU15。c）由2TD-TPU15制成的电纺垫的数字图像（样品尺寸10cmx7.5cm），d）所得2TD-TPU15垫的SEM图像。

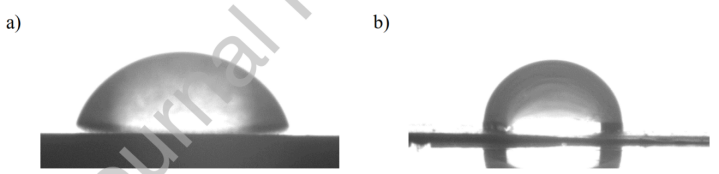

图9.a）纯TPU废料和b）2TD-TPU15电纺垫上水滴的数字图像。
