DOI: 10.1016/j.envres.2022.115140

滥用多菌灵（CBZ）会在农产品上留下过量的农药残留，高浓度残留药物对人类健康存在严重的危害。在此背景下，本研究制备了一种由功能化碳纳米纤维（f-CNF）和氧化钕（Nd2O3）组成的复合材料，以监测痕量CBZ。Nd2O3/f-CNF复合材料修饰电极对CBZ的电氧化能力高于Nd2O3和f-CNF修饰电极。Nd2O3和f-CNF组合的独特性质使得复合材料具有显著的比表面积、优异的结构稳定性和较高的电催化活性，从而提高了检测CBZ的灵敏度，检测限为4.3 nM。此外，制造的传感器电极可以在高达243.0μM的线性浓度范围内检测CBZ ，且具有高选择性、适当的再现性和稳定性。本研究还演示了CBZ在蔬菜、水和土壤样品中的传感能力，为其实际应用铺平了道路。

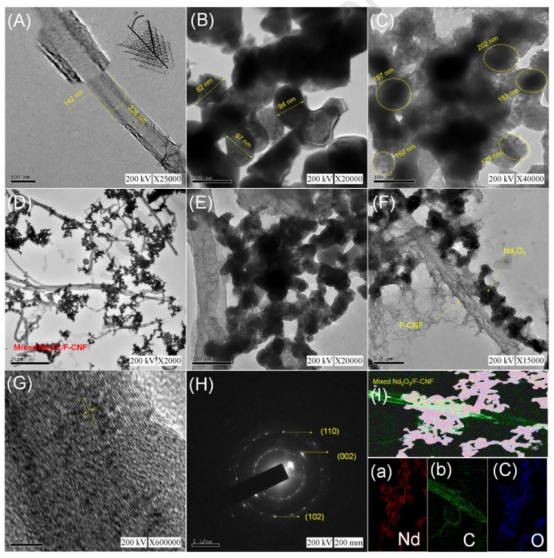

图1.（A）f-CNF、（B,C）Nd2O3和（D-F）不同放大倍数下Nd2O3/f-CNF复合材料的HR-TEM图像，Nd2O3的晶格条纹（G）。Nd2O3的SEAD图，以及Nd2O3/f-CNF复合材料的Nd、C和O元素图。

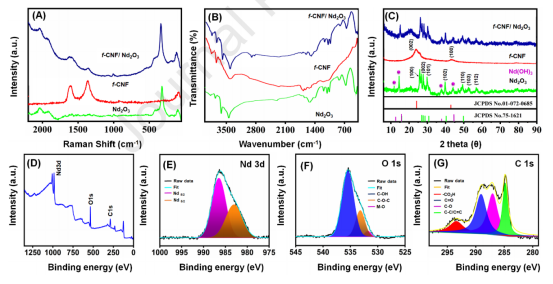

图2.A）f-CNF、Nd2O3和Nd2O3/f-CNF复合材料的拉曼光谱、B）FTIR光谱和C）XRD光谱，D）Nd2O3/f-CNF复合材料的全扫描光谱以及（E-G）Nd3d、C1s和O1s的单独XPS光谱。

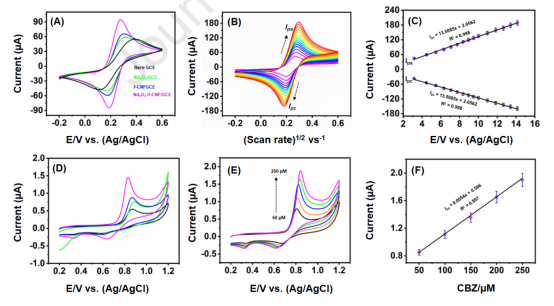

图3.A）裸GCE、Nd2O3/GCE、f-CNF/GCE和Nd2O3/f-CNF/GCE在含0.1M KCl的0.5M [Fe（CN）6]3-/4-中的CV响应，扫描速率为50mV/s。B）在相同条件下，Nd2O3/f-CNF/GCE在10至200mV/s的不同扫描速率下的CV响应。C）扫描速率（mV/s）平方根与阳极和阴极峰值电流（Ipa和Ipc）响应之间的线性关系。D）当存在100µM CBZ时，不同电极在50mV/s的扫描速率下的CV曲线（PH7.0）。不同电极的颜色描述与（A）中的相同。E）在Nd2O3/f-CNF/GCE上添加不同量CBZ（50-250µM）时的CV响应（pH7.0），扫描速率为50mV/s。F）[CBZ]与Ipa之间的线性关系。

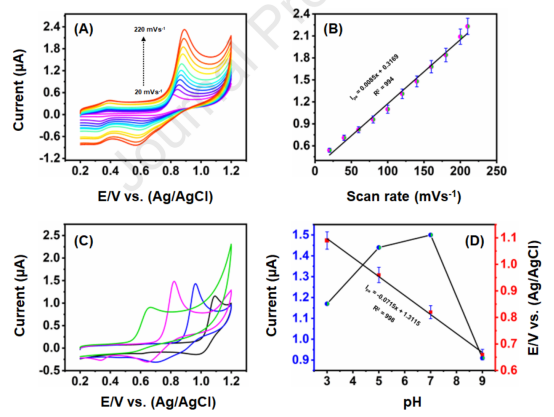

图4.A）不同扫描速率（20-220mV/s）下Nd2O3/f-CNF/GCE对CBZ（200µM）的CV响应。B）不同扫描速率与Ipa之间的线性关系。C）Nd2O3/f-CNF/GCE对不同pH（pH3.0-7.0）的100µM CBZ的CV响应，扫描速率为50mV/s。D）pH与Ipa和Epa之间的线性关系。

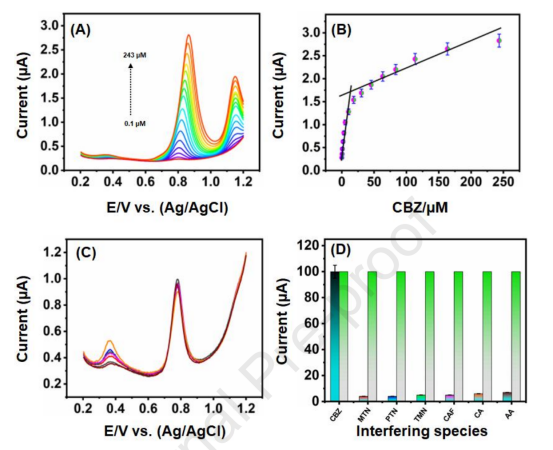

图5.A）pH=7条件下，Nd2O3/f-CNF/GCE对连续添加0.1至243µM CBZ的DPV曲线。B）[CBZ]与Ipa之间的线性关系。C）存在共同干扰物时传感器的选择性及其相应的误差条形图（D）。
